Opis ogólny i tryby pracy

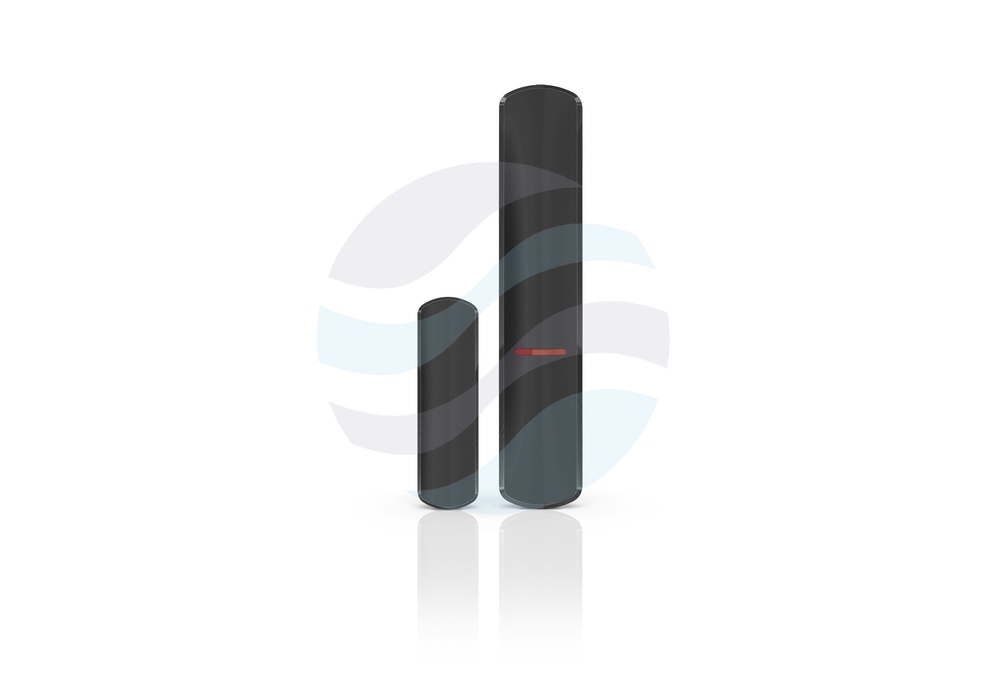

AXD-200 DG to wielofunkcyjne urządzenie bezprzewodowe przeznaczone do pracy w ramach dwukierunkowego systemu ABAX 2. Spełnia wymagania normy EN 50131 Grade 2. Urządzenie może pracować w następujących trybach:

• czujka magnetyczna,
• czujka dwukanałowa magnetyczna,
• czujka magnetyczna z wejściem roletowym,
• czujka wstrząsowa i magnetyczna,
• czujka przemieszczenia,
• czujka temperatury,
• czujka zalania.

W trybie ekspandera wejść przewodowych (2× NC lub NC i roletowe) umożliwia podłączenie zewnętrznych czujek przewodowych – funkcja dostępna wyłącznie w systemie ABAX 2.

Komunikacja i zasilanie

Komunikacja radiowa w paśmie 868,0 ÷ 868,6 MHz jest szyfrowana w standardzie AES. Zasięg w terenie otwartym zależy od zastosowanego kontrolera: dla ACU-280 wynosi do 1200 m, dla ACU-220 – do 2000 m, dla ACU-270 i ACU-120 – do 500 m. Urządzenie zasilane jest baterią litową CR123A 3 V. Pobór prądu w stanie gotowości to 55 µA, maksymalny – 7 mA. Oczekiwany czas pracy baterii wynosi do 2 lat (w zależności od trybu i konfiguracji; opcja ECO może wydłużyć ten czas nawet czterokrotnie).

Detekcja i pomiary

W trybie czujki magnetycznej maksymalna szczelina dla magnesu wpuszczanego wynosi 18 mm, dla magnesu powierzchniowego – 20 mm. Czułość wejścia M1 (NC) ustawiona jest na 240 ms. Zasięg detekcji wstrząsów sięga do 3 m (w zależności od typu podłoża). Pomiar temperatury odbywa się w zakresie od -10°C do +55°C z dokładnością ±1°C.

Wymiary, masa i warunki pracy

Obudowa czujki ma wymiary 20 × 102 × 23 mm i masę 59 g. Magnes do montażu wpuszczanego ma średnicę ø10 mm i długość 28 mm. Obudowa magnesu do montażu powierzchniowego oraz podkładka mają wymiary 15 × 52 × 6 mm. Urządzenie pracuje w zakresie temperatur od -10°C do +55°C przy maksymalnej wilgotności 93±3%. Klasa środowiskowa wg EN50130-5: II.

Normy i zgodności

Stopień zabezpieczenia zgodny z EN50131-2-6: Grade 2. Urządzenie spełnia wymagania norm EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6 oraz EN 50131-5-3.

Konfiguracja i aktualizacje

Konfiguracja oraz aktualizacja oprogramowania (wersja 6.09) mogą być przeprowadzane zdalnie.

Zastosowania praktyczne

• Ochrona obwodowa drzwi/okien (czujka magnetyczna)
• Detekcja wstrząsów i otwarcia (tryb wstrząsowa + magnetyczna)
• Monitorowanie temperatury w pomieszczeniach (np. serwerownie, magazyny)
• Wykrywanie zalania (piwnice, łazienki, kotłownie)
• Kontrola rolet i bram (tryb z wejściem roletowym)
• Elastyczne rozszerzenie systemu alarmowego o przewodowe czujki NC (ekspander wejść)

Dane techniczne

• Zasilanie: bateria CR123A 3 V
• Pobór prądu w stanie gotowości: 55 µA
• Maksymalny pobór prądu: 7 mA
• Oczekiwany czas pracy baterii: do 2 lat
• Pasmo częstotliwości pracy: 868,0 ÷ 868,6 MHz
• Zasięg radiowy (ACU-280): do 1200 m
• Zasięg radiowy (ACU-220): do 2000 m
• Zasięg radiowy (ACU-270): do 500 m
• Zasięg radiowy (ACU-120): do 500 m
• Dokładność pomiaru temperatury: ±1°C
• Zakres pomiaru temperatury: -10°C…+55°C
• Czułość wejścia M1 (NC): 240 ms
• Szczelina maksymalna – magnes wpuszczany: 18 mm
• Szczelina maksymalna – magnes powierzchniowy: 20 mm
• Zasięg detekcji wstrząsów: do 3 m
• Wymiary obudowy czujki: 20 × 102 × 23 mm
• Wymiary obudowy magnesu (wpuszczany): ø10 × 28 mm
• Wymiary obudowy magnesu (powierzchniowy) i podkładki: 15 × 52 × 6 mm
• Masa: 59 g
• Zakres temperatur pracy: -10°C…+55°C
• Maksymalna wilgotność: 93±3%
• Klasa środowiskowa (EN50130-5): II
• Stopień zabezpieczenia (EN50131-2-6): Grade 2
• Spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6, EN 50131-5-3
• Wersja oprogramowania: 6.09
