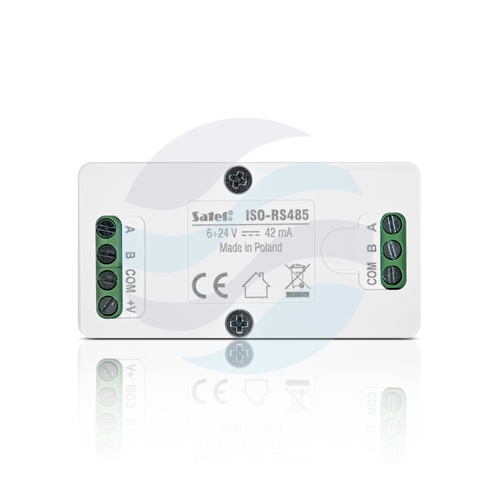

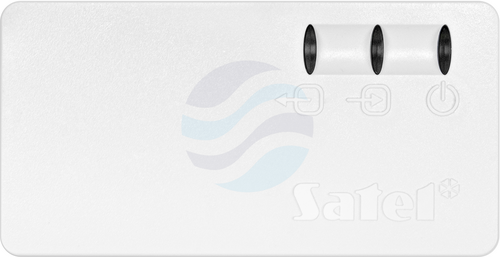

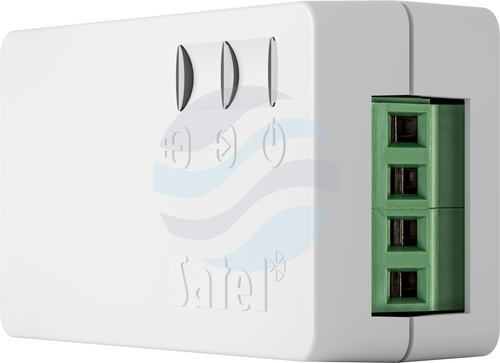

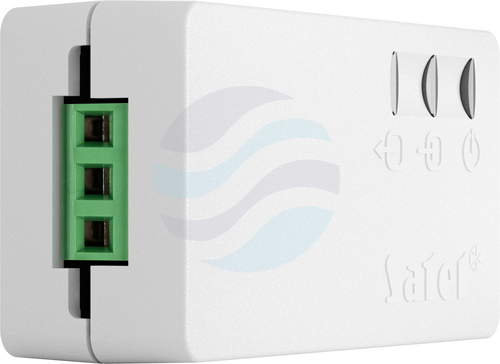

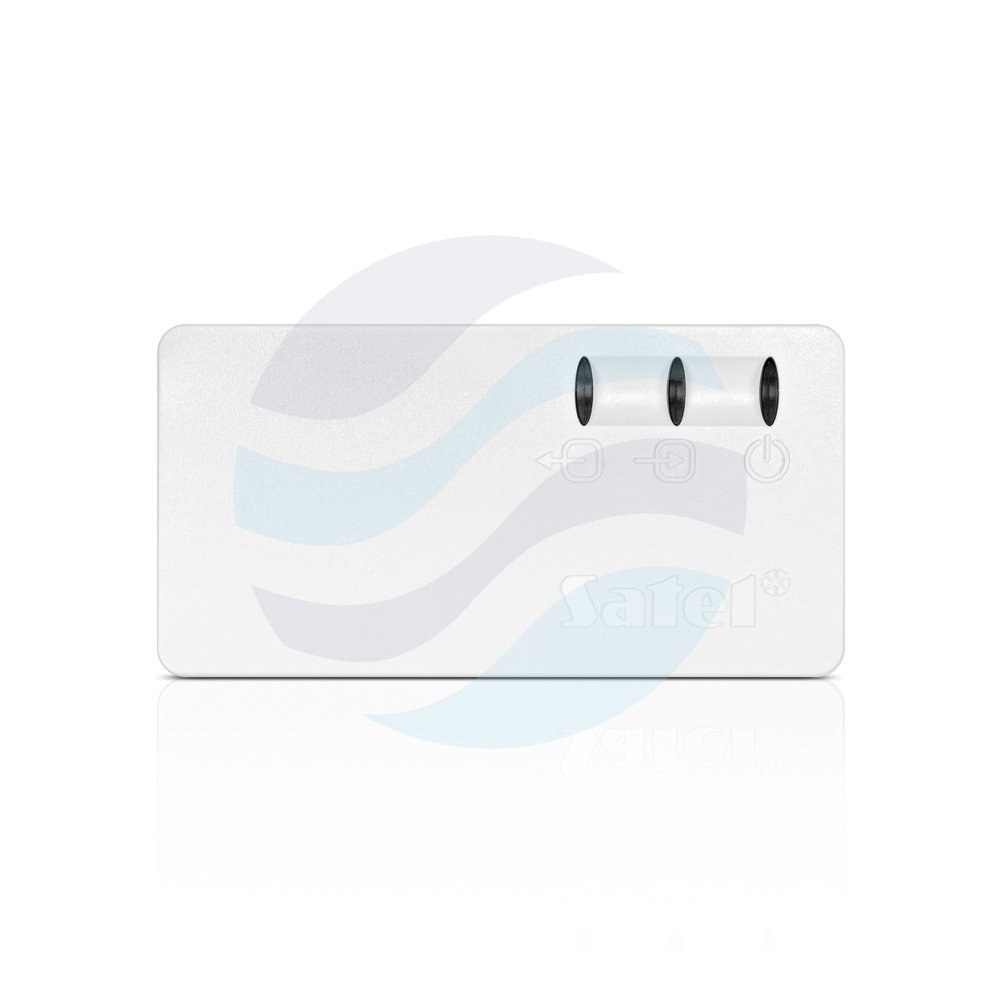

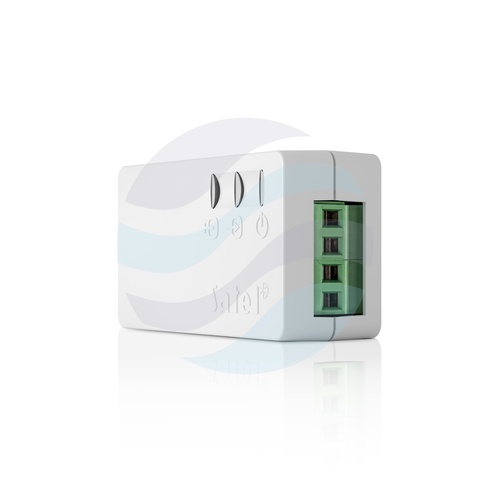

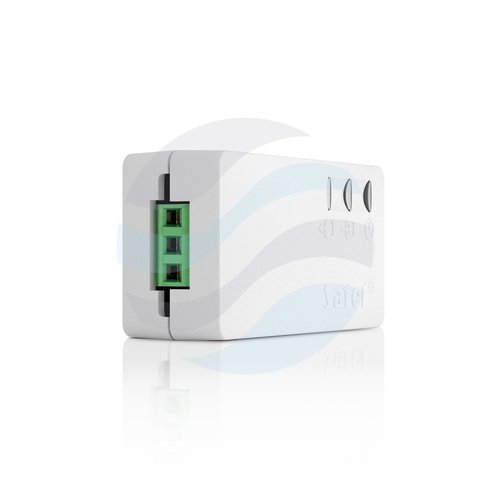

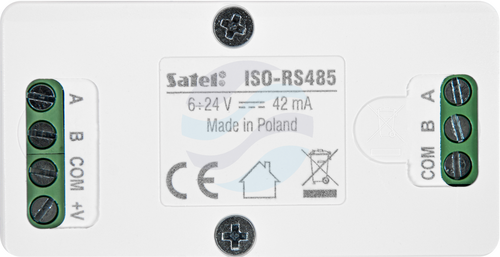

ISO-RS485 – izolator galwaniczny magistrali RS-485

Izolator ISO-RS485 służy do odizolowania galwanicznego dwóch części magistrali RS-485. Umożliwia to zabezpieczenie magistrali przed zakłóceniami elektromagnetycznymi i awariami elektrycznymi. Dodatkowo izolator wzmacnia i stabilizuje transmitowany sygnał pozwalając na wydłużenie magistrali o 1000 metrów. Izolator może też służyć do utworzenia odgałęzienia na magistrali.

Najważniejsze cechy

• Izolacja galwaniczna dwóch części magistrali RS-485
• Ochrona przed zakłóceniami elektromagnetycznymi i awariami elektrycznymi
• Wzmocnienie i stabilizacja sygnału
• Wydłużenie magistrali o 1000 m
• Możliwość tworzenia odgałęzień

Opis produktu

Izolator ISO-RS485 służy do odizolowania galwanicznego dwóch części magistrali RS-485. Zapewnia to zabezpieczenie magistrali przed zakłóceniami elektromagnetycznymi i awariami elektrycznymi. Izolator wzmacnia i stabilizuje transmitowany sygnał, pozwalając na wydłużenie magistrali o 1000 metrów. Może również służyć do utworzenia odgałęzienia na magistrali.

Dane techniczne

• Parametr: Wartość
• Napięcie zasilania: 6…24 V DC
• Maksymalny pobór prądu: 42 mA
• Maksymalna długość magistrali wtórnej: 1000 m
• Rezystory terminujące (zakończeniowe): 120 Ω ±20%
• Zakres temperatur pracy: -10°C…+55°C
• Maksymalna wilgotność: 93±3%
• Wymiary: 68 x 35 x 22 mm
• Masa: 36 g

Zastosowania praktyczne

• Ochrona magistrali RS-485 przed zakłóceniami w środowiskach przemysłowych.
• Przedłużenie zasięgu magistrali o dodatkowe 1000 m – pozwala na komunikację między oddalonymi urządzeniami.
• Tworzenie odgałęzień w rozległych sieciach RS-485 – umożliwia rozgałęzianie magistrali.
• Separacja galwaniczna urządzeń od reszty magistrali – chroni komponenty przed przepięciami i zakłóceniami. Zakres temperatur pracy (-10°C…+55°C) i odporność na wilgoć (93±3%) czynią go odpowiednim do różnych warunków.
