MZ-2 L

Opis produktu

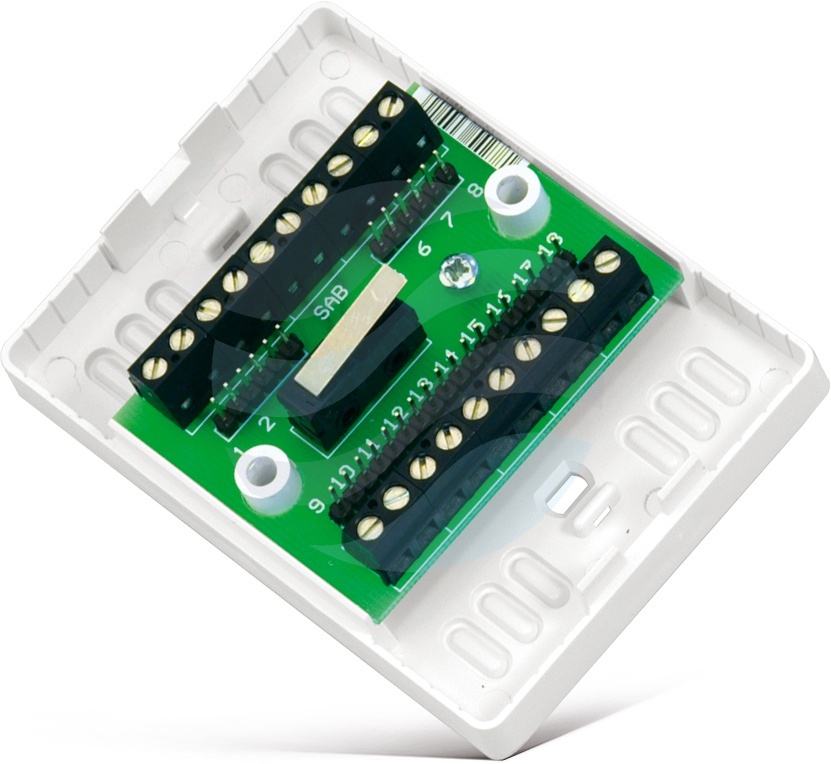

MZ-2 L to uniwersalny moduł zacisków montażowych przeznaczony do stosowania w elektrycznych instalacjach niskonapięciowych, takich jak systemy alarmowe. Umożliwia łączenie kilku przewodów bez konieczności lutowania, używania dodatkowych kostek czy złącz, co upraszcza prace monterskie. Dla ułatwienia identyfikacji połączeń wszystkie złącza zostały ponumerowane.

Moduł wyposażono w 18 kostek zaciskowych typu śrubowego o maksymalnym napięciu pracy 24 V AC/DC i prądzie do 500 mA. Do każdego zacisku dołączone są kołki metalowe umożliwiające szeregowe łączenie zworkami wybranych złącz. Dodatkowo moduł posiada styk sabotażowy reagujący na otwarcie obudowy. Moduł MZ-2 z zaciskami śrubowymi występuje w dwóch odmianach: MZ-2 L (kostki duże) oraz MZ-2 S (kostki małe).

Dane techniczne

• Liczba zacisków: 18
• Typ zacisków: śrubowe
• Maksymalne dopuszczalne napięcie na zaciskach: 24 V DC/AC
• Maksymalny prąd przewodzony przez zworkę: 500 mA
• Styk sabotażowy: Tak
• Wymiary obudowy: 89 x 66 x 30 mm
• Wymiary otworów zaciskowych: 2,5 x 2,5 mm
• Masa: 98 g
• Wersje: Występuje w dwóch wersjach: MZ-2 L (kostki duże) i MZ-2 S (kostki małe).

Zastosowania praktyczne

• Łączenie przewodów w instalacjach alarmowych bez lutowania.
• Uproszczenie montażu w niskonapięciowych systemach elektrycznych.
• Szeregowe łączenie wybranych złącz za pomocą zworki.
