SATEL MZ-3 L Moduł zacisków montażowych, 38 kostek śrubowych dużych, 24 V AC/DC, 500 mA, biały
MZ-3 L

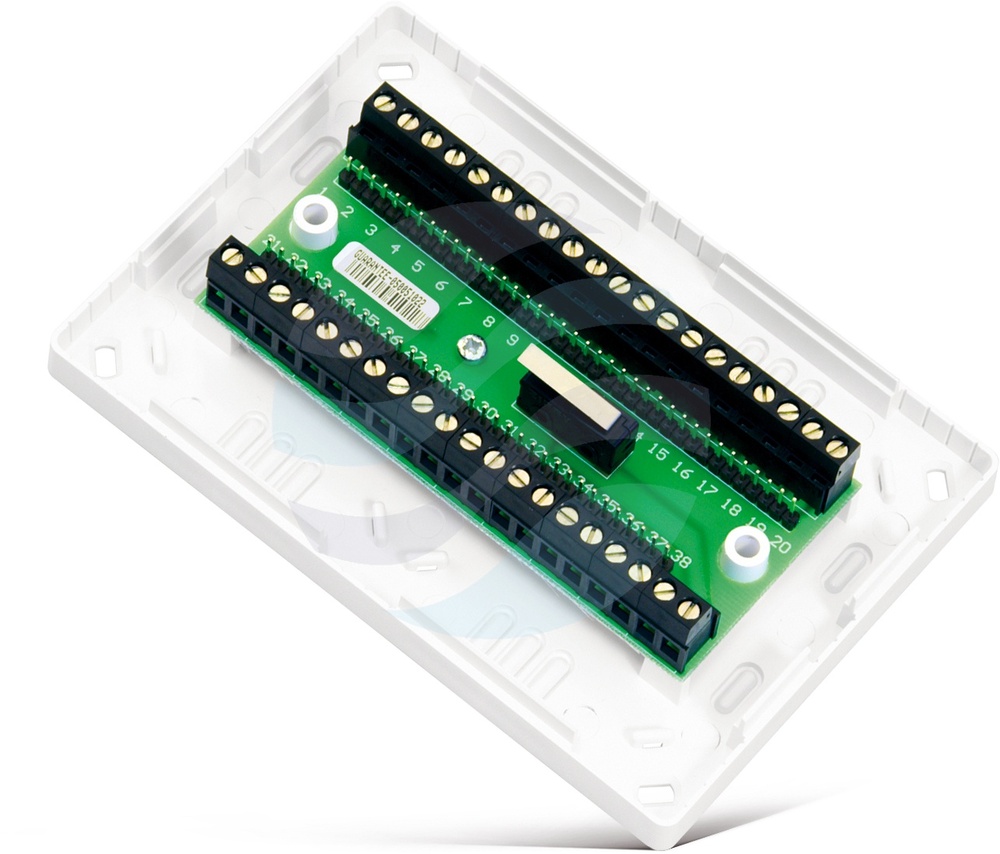

Zdjęcie poglądowe – wersja L i S różnią się rozmiarem kostek, który nie jest widoczny na fotografii.
MZ-3 L to uniwersalny moduł zacisków montażowych przeznaczony do stosowania w elektrycznych instalacjach niskonapięciowych, takich jak systemy alarmowe. Służy on do łączenia ze sobą kilku przewodów bez konieczności lutowania, używania dodatkowych kostek czy złącz, co znacznie upraszcza prace monterskie. Dla ułatwienia identyfikacji połączeń złącza zostały ponumerowane.
Opis produktu
Moduł wyposażony jest w 38 kostek zaciskowych typu śrubowego o maksymalnym napięciu pracy 24 V AC/DC i prądzie do 500 mA. Do każdego zacisku dołączone są kołki metalowe umożliwiające szeregowe łączenie zworkami wybranych złącz. Dodatkowo moduł posiada styk sabotażowy reagujący na otwarcie obudowy. Moduł MZ-3 z zaciskami śrubowymi występuje w dwóch odmianach różniących się rozmiarem kostek zaciskowych: MZ-3 L (kostki duże) oraz MZ-3 S (kostki małe).
Dane techniczne
- Liczba zacisków: 38
- Typ zacisków: śrubowe
- Maksymalne dopuszczalne napięcie na zaciskach: 24 V DC/AC
- Maksymalny prąd przewodzony przez zworkę: 500 mA
- Styk sabotażowy: Tak
- Wymiary obudowy: 132 x 89 x 30 mm
- Wymiary otworów zaciskowych: 2,5 x 2,5 mm
- Masa: 178 g
Zastosowanie
- Łączenie przewodów w systemach alarmowych bez lutowania
- Szeregowe łączenie wybranych złącz za pomocą zworki
