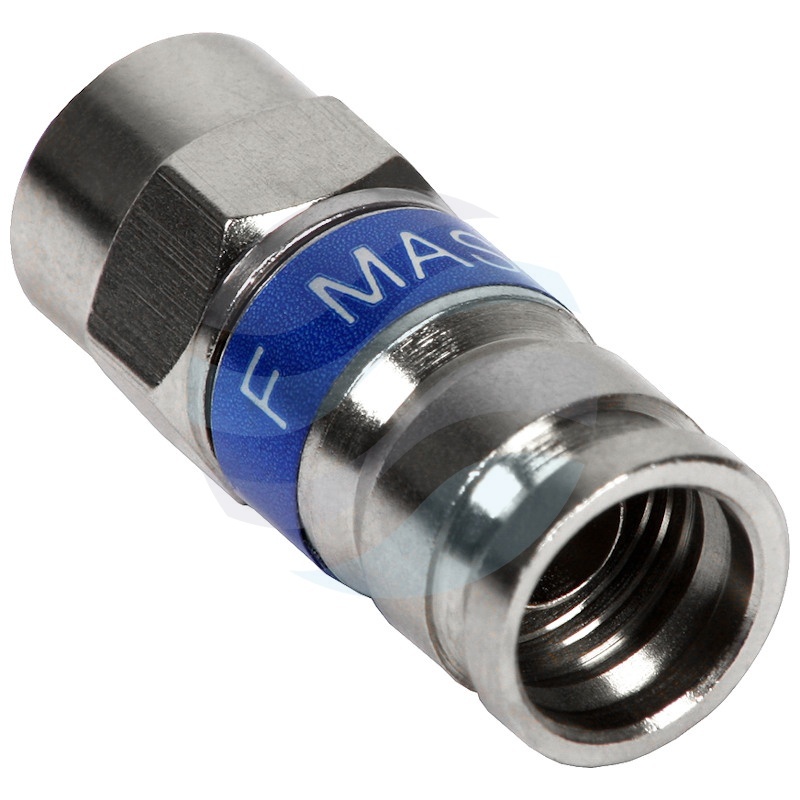

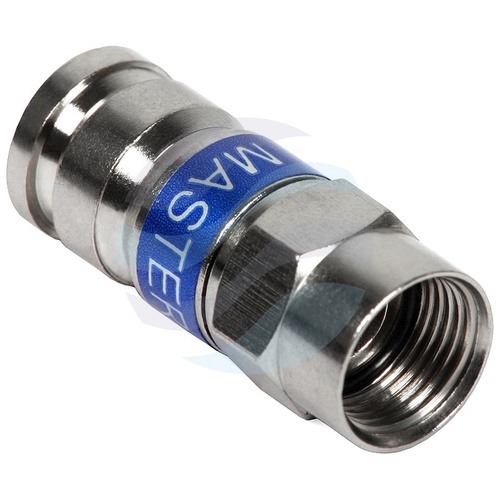

Złącze kompresyjne F na przewód – beznarzędziowe połączenie dla szerokiego pasma

Złącze kompresyjne typu F to kluczowy komponent w profesjonalnych instalacjach telewizji kablowej, satelitarnej oraz szerokopasmowych sieciach danych. Jego konstrukcja gwarantuje trwałe i pewne połączenie między przewodem koncentrycznym a gniazdem lub urządzeniem aktywnym, minimalizując straty sygnału.

Dzięki zastosowaniu technologii kompresji wzdłużnej oraz beznarzędziowego montażu, złącze to pozwala na szybką i niezawodną realizację połączeń bez konieczności używania skomplikowanego osprzętu, co przekłada się na efektywność pracy instalatora.

Konstrukcja i montaż

Sercem złącza jest solidny korpus wykonany z mosiądzu 360, który zapewnia doskonałe właściwości mechaniczne i elektryczne. Wykończenie niklowaniem zwiększa odporność na korozję i utrzymuje stabilność parametrów transmisyjnych w czasie. Montaż odbywa się metodą kompresji wzdłużnej, która zapewnia równomierny docisk na całym obwodzie przewodu, eliminując możliwość poluzowania się połączenia pod wpływem wibracji lub manipulacji kablem.

Wydajność transmisyjna i szczelność

Złącze zaprojektowano do pracy w bardzo szerokim paśmie częstotliwości, co jest niezbędne w nowoczesnych systemach transmisji danych i telewizji wysokiej rozdzielczości. Bardzo małe tłumienie w całym zakresie pracy zapewnia integralność sygnału. Od strony urządzenia szczelność chroni gumowa uszczelka z etylenopropylenu (EPDM), która zabezpiecza styki przed wilgocią i pyłem.

Kompatybilność

Złącze jest kompatybilne z popularnymi rodzinami przewodów koncentrycznych, co pozwala na jego uniwersalne zastosowanie w różnych typach instalacji. Beznarzędziowy charakter montażu znacząco przyspiesza prace, redukując jednocześnie ryzyko błędów instalacyjnych.

Parametry techniczne

• Rodzaj towaru: Wtyk
• Typ złącza: F
• Montaż kabla: Kompresyjne
• Beznarzędziowe: Tak
• Rodzina przewodów: Triset B2CA, RG-6
• Sposób montażu: kompresja wzdłużna
• Impedancja (Ω): 75
• Zakres częstotliwości (MHz): 5...2400
• Klasa ekranowania: A
• Podstawowy materiał: Mosiądz 360
• Wykończenie: Nikiel
• Uszczelka: Guma etylenopropylenowa
• Średnica zewnętrzna (mm): 10,8
• Średnica wewnętrzna (mm): 8,4
• Średnica wewnętrznej tulei (mm): 4,83

Zastosowanie w praktyce

Złącze znajduje idealne zastosowanie w domowych instalacjach telewizji satelitarnej i kablowej, gdzie wymagana jest wysoka jakość sygnału wizji i dźwięku. Sprawdza się również w punktach dostępowych małych sieci operatorskich oraz w systemach monitoringu CCTV wykorzystujących transmisję sygnału video przez kabel koncentryczny. Beznarzędziowy montaż czyni je szczególnie atrakcyjnym dla serwisantów wykonujących szybkie naprawy lub rozbudowy istniejących instalacji bez konieczności wożenia ze sobą ciężkiego sprzętu.
