B-1M – Czujka magnetyczna kontaktronowa do ochrony obwodowej

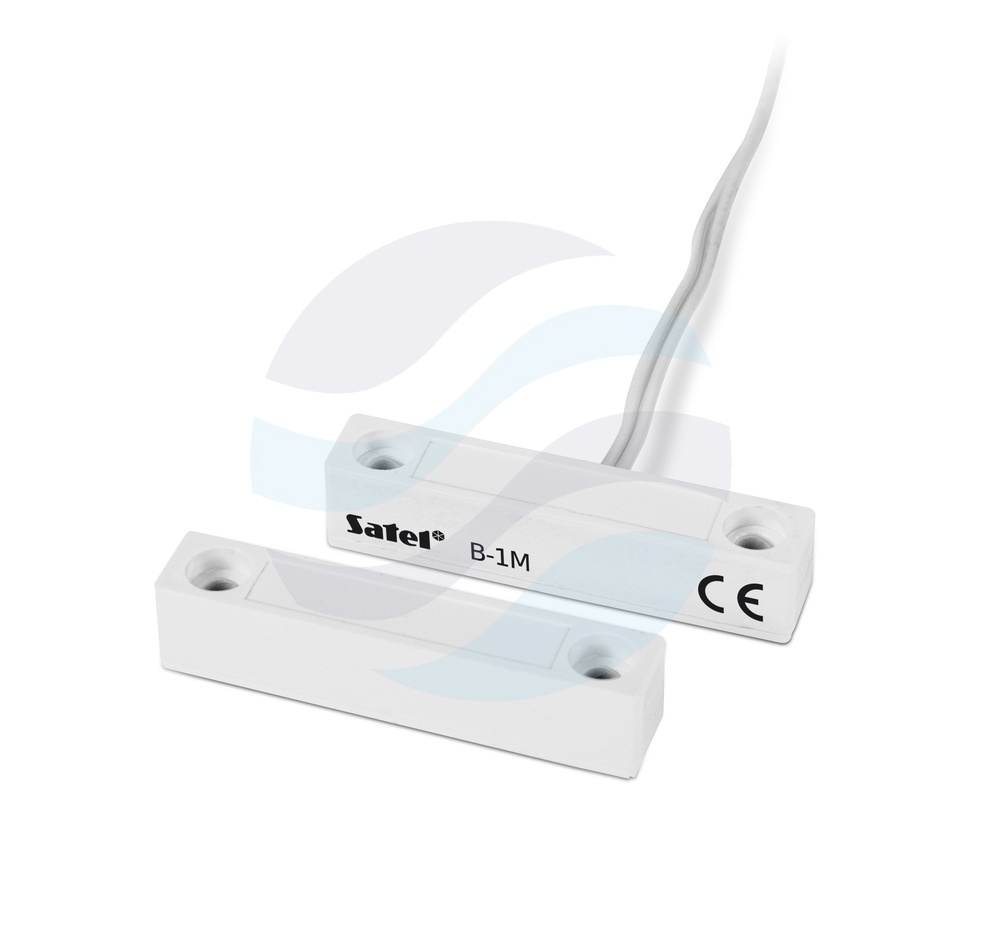

Czujka magnetyczna B-1M przeznaczona jest do wykrywania otwarcia drzwi i okien w systemach alarmowych. To średniej wielkości, hermetyczna czujka kontaktronowa o montażu powierzchniowym – może być przyklejana lub przykręcana do podłoża. Dostępna w białej i brązowej wersji kolorystycznej, co ułatwia dopasowanie do różnych stolarek i ścian.

Przeznaczenie i budowa

Obudowa kontaktronu oraz obudowa magnesu mają identyczne wymiary: 51 x 9 x 13,5 mm, a masa całej czujki wynosi 20 g. Taka konstrukcja pozwala na zachowanie estetycznego wyglądu i łatwy montaż zarówno na ościeżnicy, jak i na skrzydle drzwi lub okna. Hermetyczna obudowa (klasa środowiskowa II wg EN50130-5) chroni przed wilgocią i zanieczyszczeniami. Czujka dostępna jest w dwóch wersjach kolorystycznych – białej i brązowej – co umożliwia dopasowanie do różnych stolarek okiennych i drzwiowych.

Parametry elektryczne i stykowe

Czujka pracuje w układzie normalnie zamkniętym (NC). Styki kontaktronu zamykają się przy odległości 30 mm od magnesu, a otwierają przy 38 mm, co daje wyraźny margines histerezy. Poniżej zestawiono najważniejsze parametry przełączania:

• Typ czujki: NC (normalnie zamknięty)
• Maksymalne napięcie przełączalne: 100 V
• Maksymalny prąd przełączalny: 500 mA
• Maksymalna moc obciążenia: 10 W
• Maksymalna rezystancja styków: 0,15 Ω
• Odległość zamknięcia styków: 30 mm
• Odległość otwarcia styków: 38 mm

Warunki pracy i montaż

Czujka B-1M przeznaczona jest do ochrony drzwi i okien w systemach alarmowych, zarówno wewnątrz, jak i na zewnątrz budynków, w zakresie temperatur od -10 do +55 °C. Klasa środowiskowa II wg EN50130-5 potwierdza jej odporność na trudniejsze warunki atmosferyczne. Maksymalna wilgotność pracy wynosi 93±3%. Długość przewodów (450 mm) ułatwia podłączenie do centrali alarmowej. Montaż odbywa się powierzchniowo – za pomocą kleju lub wkrętów – co sprawdza się w instalacjach wymagających dyskretnego i szybkiego osadzenia czujki.
