SATEL B-1P Czujnik, kontaktron magnetyczny nawierzchniowy, styk N.C., przewód 44cm, biały

SATEL

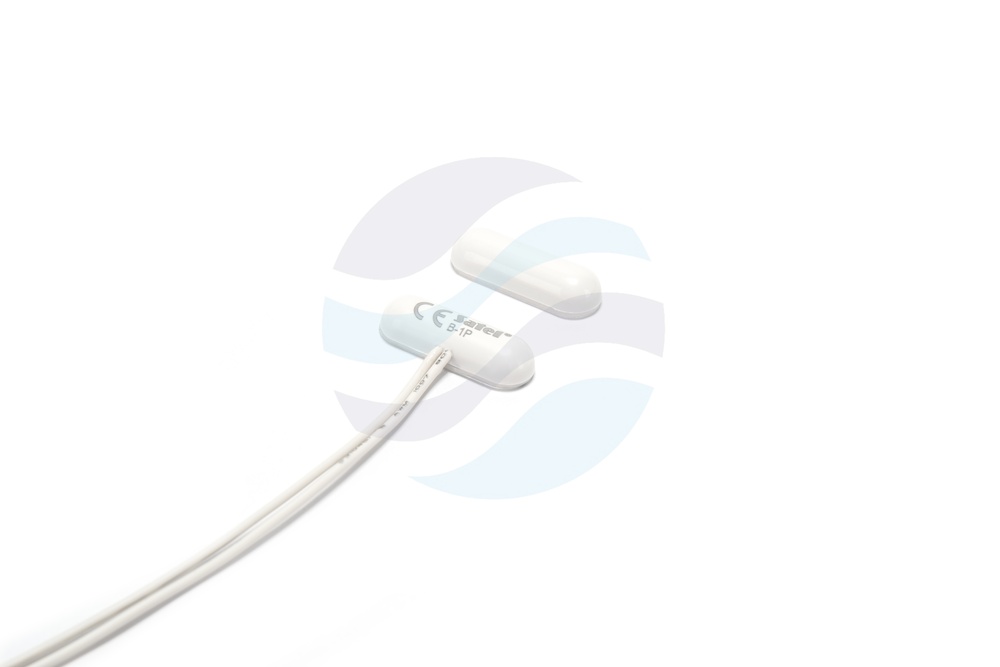

SATEL B-1P Czujnik, kontaktron magnetyczny nawierzchniowy, styk N.C., przewód 44cm, biały 1
ID:  6775
Kod:  B-1P
EAN:  5905033338043
Magazyn własny 0 szt.
24H i
Magazyn zewnętrzny 38 szt.
1-3 dni i
NETTO:  14,00 zł
BRUTTO:  17,22 zł
W koszyku: 0 szt.
Ochrona Obwodowa • Ultracienka Pastylka Kod producenta: B-1P • Symbol: 6775

SATEL B-1P – Miniaturowy Kontaktron Nawierzchniowy w Formie Pastylki (Biały)

Dyskretny, hermetyczny kontaktron magnetyczny o profilu ultracienkiej pastylki (zaledwie 5 mm grubości) przeznaczony do powierzchniowego montażu klejonego na oknach i drzwiach z PVC, drewna i aluminium. Wyposażony w styk typu NC, fabryczny przewód 400 mm oraz szczelinę zadziałania 19/21 mm.

Grubość 5 mm
Profil podłużnej, niskiej pastylki
19 mm / 21 mm
Precyzyjny dystans zwarcia i rozwarcia
Klejony na taśmę
Montaż bez utraty gwarancji na okna
Przewód 400 mm
Elastyczny 2-żyłowy kabel montażowy
Kontaktron pastylkowy SATEL B-1P

Maksymalna dyskrecja w nowoczesnej stolarce okiennej i drzwiowej

Czujka magnetyczna SATEL B-1P została zaprojektowana z myślą o inwestorach kładących nacisk na nienaganną estetykę wnętrz. W przeciwieństwie do tradycyjnych kontaktronów o kanciastym kształcie, model B-1P posiada formę łagodnie zaokrąglonej, niskiej pastylki o wymiarach zaledwie 28 x 9,5 mm i wysokości jedynie 5 mm.

Kompaktowy profil pozwala na montaż nawet w bardzo wąskich szczelinach pomiędzy skrzydłem a ramą okna. Zastosowanie montażu klejonego przy pomocy profesjonalnej taśmy dwustronnej eliminuje potrzebę wiercenia otworów w profilach okiennych PVC, co jest kluczowym warunkiem zachowania gwarancji na nowoczesną stolarkę budowlaną.

Właściwości techniczne i elektryczne kontaktronu B-1P

Hermetyczna konstrukcja rurki stykowej

Zestyki ze stopu szlachetnego są szczelnie zamknięte w szklanej rurce wypełnionej gazem obojętnym, zatopionej w tworzywie ABS. Zabezpiecza to kontaktron przed wilgocią skraplającą się na oknach w okresie jesienno-zimowym.

Szczelina zwarcia 19 mm / rozwarcia 21 mm

Zwarty obwód magnetyczny zapewnia precyzyjną reakcję już przy minimalnym uchyleniu okna, natychmiast wyzwalając alarm przed wejściem intruza do wnętrza.

Długość kabla 400 mm

Elastyczny przewód o długości 40 cm pozwala na estetyczne poprowadzenie okablowania w rowku okuciowym do puszki instalacyjnej bez naprężania żył.

Przełączalność do 100 V / 500 mA

Styki typu NC wytrzymują obciążenie prądowe do 500 mA i moc do 10 W, przy rezystancji przejścia nieprzekraczającej 0,2 Ω, zapewniając bezbłędną współpracę z liniami 2EOL central SATEL.

Praktyka instalatorska: montaż klejony czujki pastylkowej B-1P

  • Przygotowanie powierzchni: Przed przyklejeniem czujki i magnesu powierzchnię ramy okiennej należy dokładnie odtłuścić alkoholem izopropylowym (IPA). Zapewnia to maksymalną siłę wiązania taśmy akrylowej na długie lata.
  • Pozycjonowanie elementów: Część z przewodem (kontaktron) mocujemy na stałej ościeżnicy, a część pasywną (magnes) na ruchomym skrzydle okna. Wypustki pozycjonujące ułatwiają zachowanie idealnej osiowości obu elementów.
  • Podłoża stalowe: Czujka B-1P jest dedykowana do stolarki drewnianej, PVC i aluminiowej. Na ramach stalowych zaleca się zastosowanie podkładki dystansowej z tworzywa w celu uniknięcia tłumienia pola magnetycznego.
  • Włączenie w system: Kontaktron podłącza się w konfiguracji 2EOL/NC z rezystorami w puszce rozgałęźnej MZ-2 S, zapewniając pełną ochronę sabotażową obwodu.

Specyfikacja techniczna kontaktronu SATEL B-1P

Typ czujki / Rodzaj zestyku Kontaktron magnetyczny nawierzchniowy (pastylkowy) • Styk NC
Kolor obudowy Biały (dostępna także wersja brązowa B-1P BR)
Odległość zamknięcia styków kontaktronu 19 mm
Odległość otwarcia styków kontaktronu 21 mm
Maksymalne napięcie przełączalne 100 V DC / AC
Maksymalny prąd przełączalny 500 mA
Maksymalna moc obciążenia styków 10 W
Maksymalna rezystancja przejścia styków 0,2 Ω
Długość fabrycznego przewodu 400 mm (elastyczny przewód 2-żyłowy)
Wymiary obudowy kontaktronu / magnesu 28 x 9,5 x 5 mm (ultracienki profil)
Masa całkowita 20 g (z przewodem)
Klasa środowiskowa / Zakres temperatur Klasa II wg EN 50130-5 • Zakres: -10°C...+55°C (wilgotność do 93±3%)

Perfekcyjny wybór dla inwestorów ceniących nienaganny design

SATEL B-1P to najdyskretniejszy czujnik magnetyczny w ofercie. Zaledwie 5 mm grubości, łatwy montaż klejony bez utraty gwarancji na stolarkę okienną oraz pewne działanie czynią go bezkonkurencyjnym rozwiązaniem w prestiżowych rezydencjach i nowoczesnych apartamentach.
