Czysty montaż i pełna elastyczność okablowania

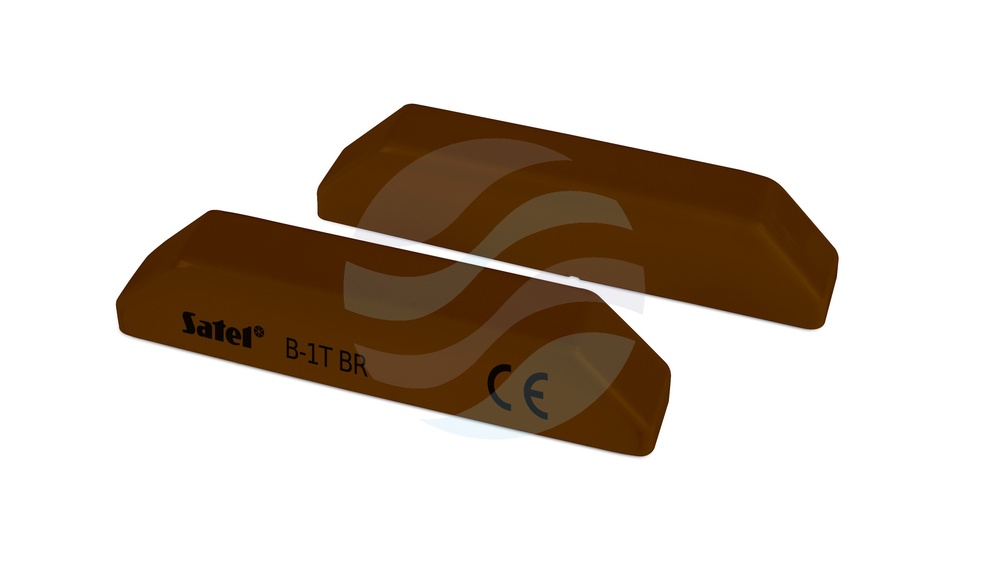

Kontaktron nawierzchniowy SATEL B-1T BR został zaprojektowany z myślą o instalatorach ceniących oszczędność czasu i czystość montażu. W odróżnieniu od czujników z fabrycznie zalanym kablem, model B-1T wyposażono w solidne zaciski śrubowe umieszczone bezpośrednio wewnątrz obudowy.
Konstrukcja umożliwia montaż czołowy lub boczny na skrzydle okiennym i ościeżnicy. Kolorystyka ciemnego brązu doskonale maskuje urządzenie na stolarce drewnianej (sosna barwiona, dąb, mahoń, orzech) oraz laminatach PVC.
Dlaczego warto wybrać B-1T BR do instalacji obwodowych?
Zaciski śrubowe
Wygodne podłączenie dowolnego przewodu alarmowego bezpośrednio pod zaciski wkręcane. Koniec z lutowaniem na drabinie i skręcaniem przewodów na "kostkach".
Tolerancja szczeliny 20/24 mm
Zamykanie zestyku przy odległości 20 mm, rozwarcie przy 24 mm. Optymalna odległość zapewniająca precyzyjną reakcję i odporność na wstrząsy od podmuchów wiatru.
Barwa brązowa (BR)
Dopasowana do nowoczesnej ciemnej stolarki okiennej i drzwiowej. Estetyczne maskownice śrub montażowych zapewniają jednolity wygląd gotowego punktu dozoru.
Styk NC 100V / 500mA
Wysokiej jakości kontaktron próżniowy o maksymalnym napięciu przełączalnym 100 V DC i prądzie do 0,5 A. Znikoma rezystancja zestyku (poniżej 0,15 Ω).
Instrukcja montażu i wskazówki instalatorskie
- Wybór pozycji montażu: Element kontaktronowy montuje się na stałym elemencie (ościeżnicy), natomiast magnes na ruchomym skrzydle okna lub drzwi. Elementy należy ustawić równolegle do siebie, pamiętając o osiowości znaczników.
- Wprowadzenie kabla: Obudowa posiada przetłoczenia pod przewód z tyłu lub z boku. Pozwala to na niewidoczne wyprowadzenie kabla ze szczeliny murarskiej lub przewiertu w profilu ramy.
- Montaż na stolarce aluminiowej / stalowej: W przypadku instalacji na podłożu metalowym należy zastosować niemetalowe podkładki dystansowe (min. 5 mm), zapobiegające bocznikowaniu strumienia magnetycznego przez stal.
Zaleta zacisków śrubowych przy parametryzacji 2EOL/NC
W B-1T BR instalator ma do dyspozycji przestrzeń umożliwiającą bezpośrednie wpięcie rezystorów parametrycznych (np. 1,1 kΩ lub 2,2 kΩ). Dzięki temu rezystor sabotażowy i alarmowy znajdują się fizycznie w miejscu chronionym na oknie, co zapewnia maksymalną odporność sabotażową całej linii dozorowej centrali alarmowej.
Specyfikacja techniczna SATEL B-1T BR
| Typ czujnika | Kontaktron magnetyczny nawierzchniowy z zaciskami śrubowymi |
| Typ zestyku | NC (Normalnie Zamknięty przy obecności pola magnesu) |
| Odległość zamknięcia styków kontaktronu | 20 mm |
| Odległość otwarcia styków kontaktronu | 24 mm |
| Złącza elektryczne | Zaciski śrubowe skręcane (terminals) |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 500 mA (0,5 A) |
| Maksymalna moc obciążenia | 10 W |
| Maksymalna rezystancja zestyku | 0,15 Ω |
| Kolor obudowy | Brązowy (BR) |
| Wymiary obudowy kontaktronu | 65,5 x 11,1 x 13,6 mm |
| Wymiary obudowy magnesu | 65,5 x 11,1 x 13,6 mm |
| Klasa środowiskowa wg EN 50130-5 | Klasa II |
| Zakres temperatur pracy | -10°C … +55°C |
| Maksymalna wilgotność otoczenia | 93 ±3% |
| Masa | 18 g |
