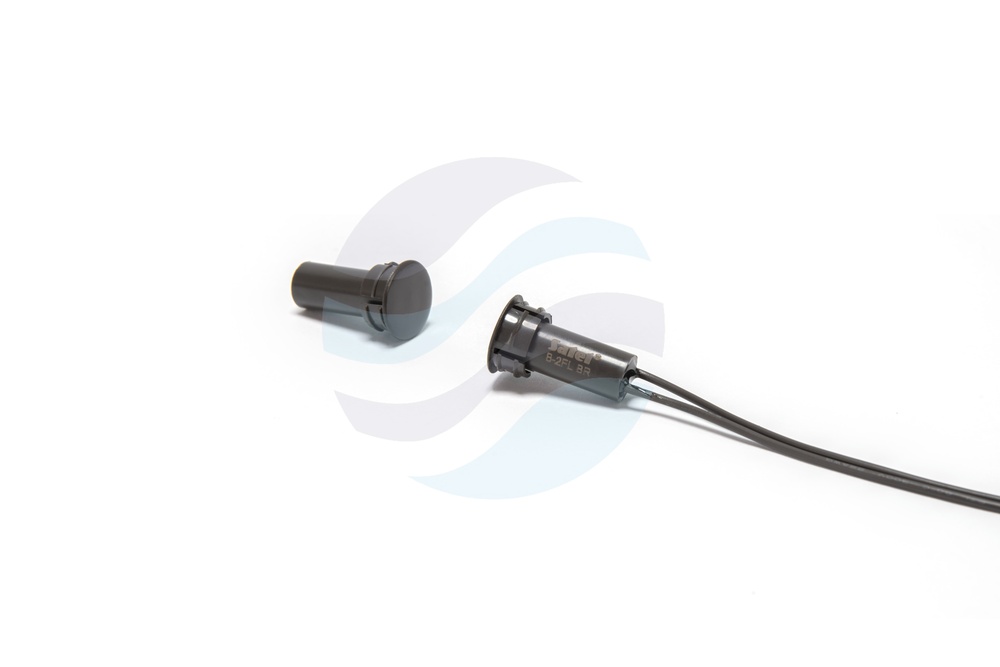

SATEL B-2FL BR Czujnik, kontaktron magnetyczny wpuszczany, styk N.C., max. 12VDC 0.5A, przewód 44cm, brązowy
SATEL B-2FL BR – Wpuszczany kontaktron magnetyczny walcowy z kołnierzem do stolarki drewnianej (brązowy)
Dyskretny czujnik otwarcia przeznaczony do montażu wpuszczanego w ramy okienne i ościeżnice drzwiowe wykonane z drewna lub ciemnego PCV. Wyposażony w wyraźny kołnierz ustalający pozycję montażową, hermetycznie uszczelnioną obudowę, długi przewód 45 cm oraz duży dystans zadziałania (do 19 mm), co gwarantuje pełną niewidoczność instalacji i odporność na ugięcia stolarki.
Ukryta ochrona bez kompromisów dla estetyki drewnianej stolarki
Podczas realizacji instalacji alarmowych w domach o wysokim standardzie wykończenia, inwestorzy nie akceptują widocznych, przykręcanych na zewnątrz czujników kontaktronowych. SATEL B-2FL BR montowany jest bezpośrednio we wcześniej wywierconych otworach w ościeżnicy i skrzydle okna lub drzwi. Po zamknięciu okna czujnik staje się całkowicie niewidoczny z wnętrza i z zewnątrz budynku.
Zastosowany kołnierz oporowy (Flange) o średnicy 15,5 mm pełni kluczową rolę montażową: zapobiega zbyt głębokiemu wciśnięciu kontaktronu w otwór podczas montażu oraz maskuje ewentualne nierówności krawędzi wywierconego otworu w drewnie. Duży dystans zamknięcia styków (aż 19 mm) gwarantuje bezawaryjną pracę nawet w przypadku lekkiego rozregulowania lub sezonowej pracy skrzydła okiennego.
Parametry i zalety montażowe kontaktronu B-2FL BR
Szczelina zadziałania 19 mm
Bardzo duży margines pracy magnetycznej – zwarcie styków przy 19 mm, otwarcie przy 24 mm. Eliminuje fałszywe alarmy wywołane drganiami od wiatru.
Kołnierz oporowy
Średnica kołnierza 15,5 mm gwarantuje powtarzalne, stabilne oparcie w materiale ramy bez ryzyka wpadnięcia czujki do wnętrza komory profilu.
Przewód montażowy 450 mm
Fabrycznie wyprowadzony elastyczny przewód dwużyłowy o długości 45 cm ułatwia podłączenie w puszce połączeniowej lub bezpośrednie zlutowanie z kablem magistralnym.
Precyzyjny styk NC
Styk normalnie zamknięty o znikomej rezystancji 0,2 Ω i obciążalności do 500 mA / 100 V DC, kompatybilny z liniami dozorowymi wszystkich central alarmowych.
Wskazówki montażowe dla instalatorów
- Przygotowanie otworu: Otwory montażowe należy wiercić wiertłem do drewna o odpowiedniej średnicy, dbając o idealną współosiowość magnesu i kontaktronu w pozycji zamkniętego skrzydła.
- Mocowanie czujnika: Kontaktron można osadzić na wcisk (dzięki precyzyjnemu pasowaniu kołnierza) lub zabezpieczyć kroplą neutralnego kleju montażowego / silikonu.
- Podłączenie w konfiguracji 2EOL/NC: Rezystory parametryczne (np. 2x 1,1 kΩ dla SATEL) montuje się w puszce instalacyjnej lub lutuje bezpośrednio na przewodzie, zabezpieczając koszulką termokurczliwą.
Specyfikacja techniczna SATEL B-2FL BR
| Parametr techniczny | Wartość katalogowa |
|---|---|
| Typ czujki | Kontaktron magnetyczny wpuszczany walcowy z kołnierzem |
| Typ styków wyjściowych | NC (normalnie zamknięte przy zbliżonym magnesie) |
| Odległość zamknięcia styków kontaktronu | 19 mm |
| Odległość otwarcia styków kontaktronu | 24 mm |
| Wymiary obudowy kontaktronu | 25,4 x 15,5 mm (średnica kołnierza 15,5 mm) |
| Wymiary obudowy magnesu | 25,4 x 15,5 mm (średnica kołnierza 15,5 mm) |
| Długość wyprowadzonych przewodów | 450 mm (45 cm) |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 500 mA |
| Maksymalna moc obciążenia | 10 W |
| Maksymalna rezystancja styków | 0,2 Ω |
| Masa całkowita | 12 g |
| Kolor obudowy | Ciemny brąz (dostępna również wersja biała B-2FL) |
| Klasa środowiskowa wg EN50130-5 | Klasa II |
| Zakres temperatur pracy | -10°C ... +55°C |
| Maksymalna wilgotność | 93 ±3% |
Elegancja, dyskrecja i niezawodny styk na oknach drewnianych
Kontaktron wpuszczany SATEL B-2FL BR to wzorcowe rozwiązanie dla instalatorów dbających o estetykę obiektu. Dyskretny montaż, kołnierz ustalający, 19 mm zasięgu oraz brązowy kolor obudowy gwarantują bezproblemowy odbiór prac przez najbardziej wymagających inwestorów.
