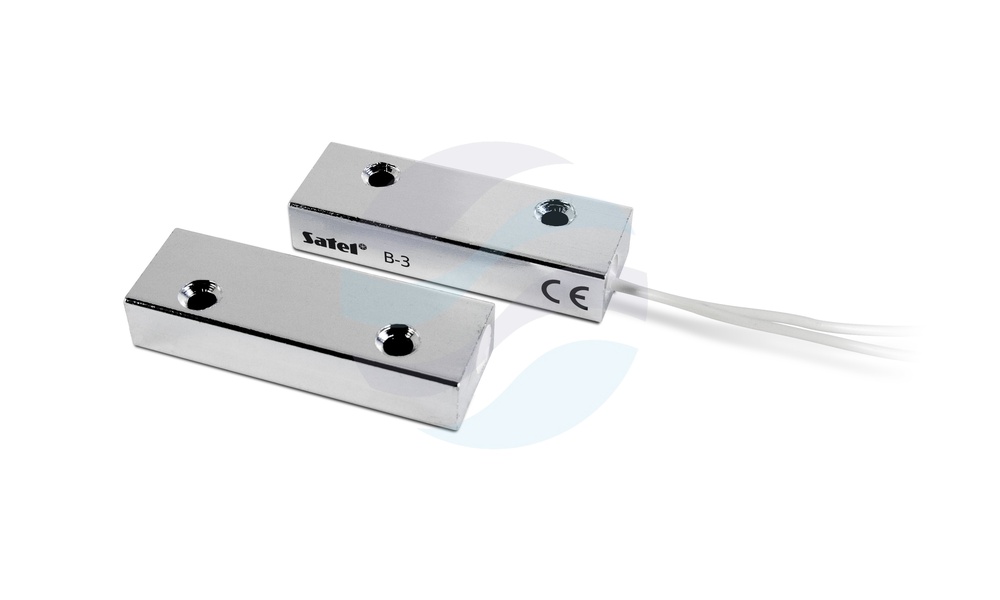

SATEL B-3 Czujnik, kontaktron magnetyczny nawierzchniowy, styk N.C., max. 100VDC 0.4A, przewód 55cm, srebny
Pewna ochrona obwodowa w trudnym środowisku przemysłowym
Czujnik magnetyczny SATEL B-3 został skonstruowany do zastosowań w miejscach, gdzie standardowe czujki z tworzywa sztucznego są narażone na uderzenia, akty wandalizmu lub trudne warunki atmosferyczne. Obudowa wykonana ze stopu metali skutecznie chroni precyzyjną rurkę kontaktronową, a elastyczny stalowy peszel o długości 55 cm eliminuje ryzyko przypadkowego lub celowego przecięcia żył kabla.
Dzięki hermetycznemu zalaniu wnętrza czujnik jest całkowicie niewrażliwy na wilgoć, zapylenie i ujemne temperatury w zakresie od -10°C do +55°C.
Dlaczego instalatorzy stosują metalowy kontaktron SATEL B-3?
Metalowa obudowa
Pancerne korpusy kontaktronu i magnesu odporne na uderzenia narzędziami, wózkami towarowymi i próby mechanicznego zniszczenia.
Stalowy peszel 55 cm
Ochronna spirala ze stali nierdzewnej chroni kabel przed przecięciem, zmiażdżeniem oraz przegryzieniem przez szkodniki w halach.
Szczelina 37 / 44 mm
Duży zasięg roboczy gwarantuje prawidłowe zwieranie i otwieranie styków na wiotkich skrzydłach bram garażowych i drzwi magazynowych.
Złocone styki NC
Rezystancja zestyku poniżej 0,15 Ω. Pełna kompatybilność z liniami dozorowymi NC, EOL i 2EOL/NC wszystkich central SSWiN.
Wytyczne montażu na podłożach ferromagnetycznych
- Podkładki dystansowe na grubej stali: Choć obudowa metalowa B-3 ogranicza rozpraszanie pola magnetycznego, przy montażu bezpośrednio na grubej blasze stalowej (powyżej 3 mm) zaleca się zastosowanie podkładek niemagnetycznych (np. z tworzywa lub aluminium) o grubości ok. 5 mm.
- Równoległe ustawienie elementów: Kontaktron oraz magnes należy zamontować równolegle, zachowując zbieżność osi podłużnych obu korpusów.
- Zabezpieczenie zakończenia peszla: Koniec zbrojenia stalowego należy sztywno przytwierdzić uchwytem śrubowym w pobliżu puszki rozgałęźnej hermetycznej, w której montuje się rezystory parametryczne 2EOL/NC.
Wskazówka instalatorska: Ochrona włazów dachowych i świetlików
SATEL B-3 to doskonały wybór do zabezpieczenia stalowych wyłazów dachowych oraz klap dymowych. Elastyczny peszel ze stali nierdzewnej pozwala na swobodne unoszenie klapy na siłownikach bez ryzyka wyrwania kabla ze złącza.
Specyfikacja techniczna SATEL B-3
| Typ czujnika | Kontaktron magnetyczny nawierzchniowy w obudowie metalowej |
| Typ wyjścia (styk) | NC (Normalnie Zamknięty przy obecności magnesu) |
| Odległość zamknięcia styków kontaktronu | 37 mm |
| Odległość otwarcia styków kontaktronu | 44 mm |
| Długość metalowej osłony (peszla stalowego) | 550 mm (55 cm), stal nierdzewna |
| Długość całkowita przewodów | 650 mm (65 cm) |
| Materiał wykonania obudowy | Odlew ze stopu metali lekkich (kolor srebrny) |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 400 mA (0,4 A) |
| Maksymalna moc obciążenia | 7,5 W |
| Maksymalna rezystancja zestyku | 0,15 Ω |
| Wymiary obudowy kontaktronu | 50 x 9,8 x 17 mm |
| Wymiary obudowy magnesu | 50 x 9,8 x 17 mm |
| Klasa środowiskowa wg EN 50130-5 | Klasa II (-10°C … +55°C, wilgotność do 93±3%) |
| Masa całkowita | 56 g |
