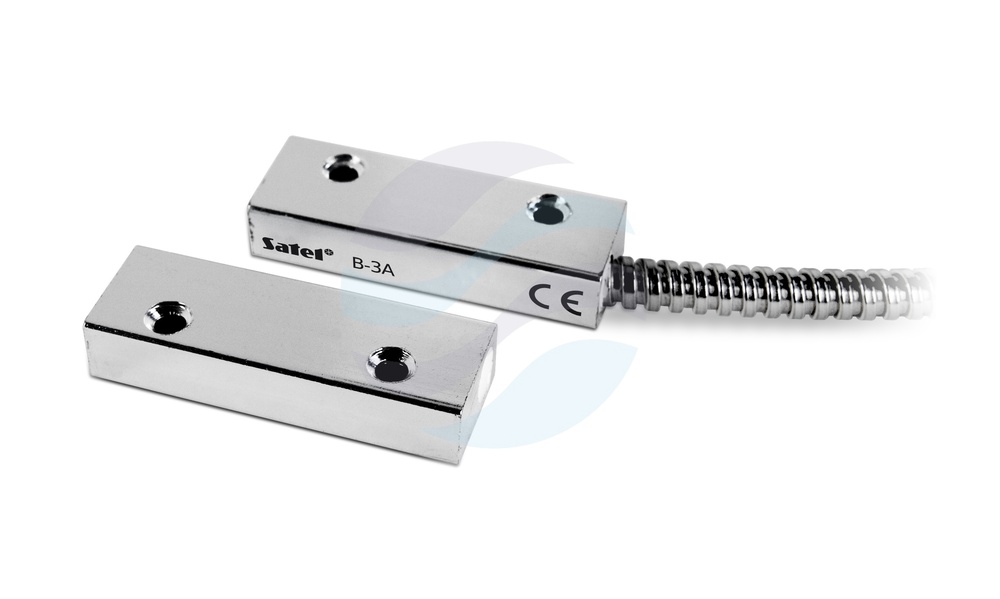

SATEL B-3A Czujnik, kontaktron magnetyczny nawierzchniowy, styk N.C., max. 100VDC 0.4A, przewód w osłonie stalowej 55cm, srebny
SATEL B-3A – Nawierzchniowy kontaktron magnetyczny w pancernej obudowie metalowej z osłoną stalową przewodu
Wzmocniony czujnik magnetyczny otwarcia przeznaczony do montażu nawierzchniowego na powierzchniach metalowych, bramach garażowych, drzwiach magazynowych, furtkach i oknach przemysłowych. Hermetyczna konstrukcja ze stopu metali oraz zbrojona elastyczna osłona stalowa kabla gwarantują bezawaryjną pracę w trudnych warunkach środowiskowych i odporność na próby sabotażu mechanicznego.
Niezawodna ochrona obwodowa wrót, bram i konstrukcji stalowych
Czujki kontaktronowe z tworzywa sztucznego nie sprawdzają się na bramach magazynowych, drzwiach metalowych czy w halach produkcyjnych, gdzie narażone są na uderzenia, drgania oraz wpływ warunków atmosferycznych. SATEL B-3A rozwiązuje te problemy dzięki solidnej obudowie ze specjalnego stopu metali oraz pełnemu zalaniu układu kontaktronowego żywicą epoksydową, co zapewnia całkowitą niewrażliwość na wilgoć i zanieczyszczenia.
Wyprowadzony z czujnika kabel o długości 650 mm zabezpieczony został zbrojonym peszlem stalowym o długości 55 cm. Chroni on przewody sygnałowe przed zgnieceniem, przetarciem przy częstym otwieraniu bramy, zębami gryzoni oraz celowym przecięciem przez intruza.
Zalety konstrukcyjne i montażowe dla instalatora
Stalowa zbrojona osłona kabla
Elastyczny wąż stalowy o długości 550 mm zapewnia doskonałą ochronę mechaniczną przewodów w strefie przejścia między ruchomym skrzydłem a stałą ościeżnicą.
Styki kontaktronowe wysokiej jakości
Złocone/rutenowane styki kontaktronowe o znikomej rezystancji przejścia (zaledwie 0,15 Ω) gwarantują brak utleniania i niezawodny styk przez setki tysięcy cykli otwarcia.
Wysoka odporność na rozmagnesowanie
Magnes w obudowie identycznej gabarytowo z elementem kontaktronowym (50 x 9,8 x 17 mm) zachowuje pełne pole magnetyczne przez cały okres eksploatacji bez utraty zasięgu.
Pełna hermetyzacja
Układ elektryczny jest całkowicie odcięty od środowiska zewnętrznego. Może pracować w nieogrzewanych magazynach, wiatach oraz strefach o wilgotności do 93%.
Wskazówki montażowe dla instalatorów SSWiN
- Montaż na podłożach stalowych: Przy bezpośrednim montażu na grubych profilach stalowych część strumienia magnetycznego może ulegać rozproszeniu w materiale podłoża. W przypadku zauważenia spadku odległości zadziałania zaleca się zastosowanie podkładek dystansowych z tworzywa sztucznego lub drewna o grubości 3-5 mm.
- Prowadzenie pancerza stalowego: Koniec peszla należy stabilnie przymocować do ściany lub słupa za pomocą uchwytu kablowego, a wyprowadzone przewody wprowadzić do hermetycznej puszki instalacyjnej, w której montuje się rezystory parametryczne linii (np. 2EOL/NC).
- Orientacja magnesu: Należy montować kontaktron i magnes równolegle do siebie, pamiętając o zachowaniu osiowości dla uzyskania maksymalnego dystansu zadziałania 37 mm.
Specyfikacja techniczna SATEL B-3A
| Parametr techniczny | Wartość katalogowa |
|---|---|
| Typ czujki | NC (normalnie zamknięta przy zbliżonym magnesie) |
| Sposób montażu | Nawierzchniowy (przykręcany) |
| Odległość zamknięcia styków kontaktronu | 37 mm |
| Odległość otwarcia styków kontaktronu | 44 mm |
| Długość metalowej osłony (peszla) | 550 mm |
| Całkowita długość przewodów | 650 mm |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 400 mA |
| Maksymalna moc obciążenia | 7,5 W |
| Maksymalna rezystancja styków | 0,15 Ω |
| Wymiary obudowy kontaktronu | 50 x 9,8 x 17 mm |
| Wymiary obudowy magnesu | 50 x 9,8 x 17 mm |
| Masa całkowita | 82 g |
| Kolor obudowy | Srebrny (naturalny metal) |
| Klasa środowiskowa wg EN50130-5 | Klasa II |
| Zakres temperatur pracy | -10°C ... +55°C |
| Maksymalna wilgotność otoczenia | 93 ±3% |
Niezawodna mechanika i pewność pierwszego kontaktu
Kontaktron SATEL B-3A to sprawdzony wybór profesjonalistów zabezpieczających bramy wjazdowe, magazyny i hale produkcyjne. Pancerne wykonanie, długi peszel stalowy oraz 37 mm szczeliny gwarantują całkowitą bezawaryjność instalacji przez długie lata.
