Pancerna bariera przed sforsowaniem bramy magazynu lub garażu

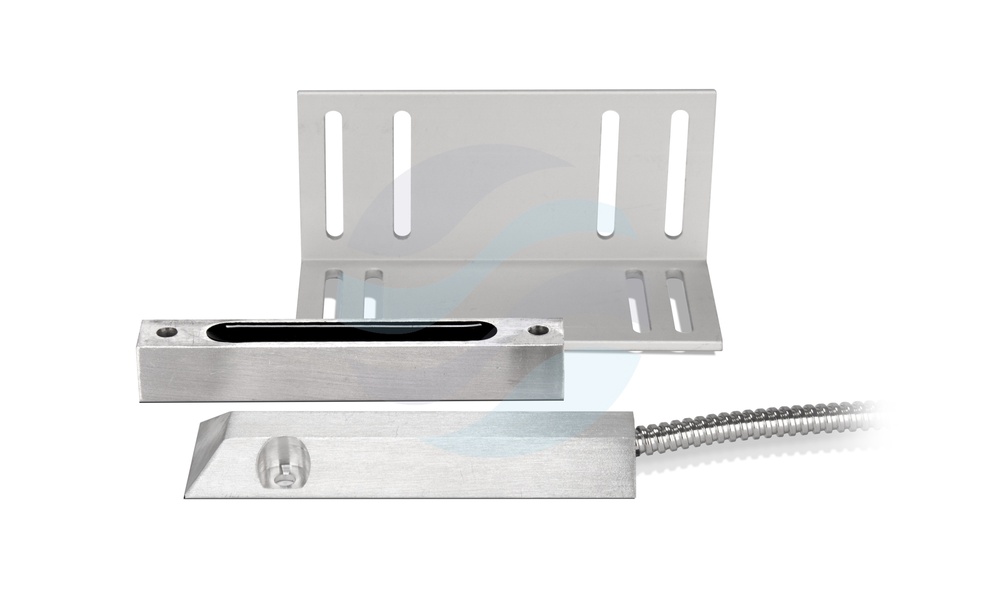

Czujnik SATEL B-4M to wzmocniony kontaktron przemysłowy zaprojektowany specjalnie z myślą o ekstremalnych obciążeniach mechanicznych. Płaski element kontaktronowy montuje się bezpośrednio w posadzce w strefie najazdu kół samochodowych i wózków widłowych, natomiast mocny magnes w obudowie aluminiowej mocowany jest na ruchomym skrzydle bramy za pomocą solidnego wspornika kątowego.
Przewody sygnałowe o długości 80 cm zostały zabezpieczone stalowym peszlem zbrojonym o długości 55 cm, co całkowicie uniemożliwia ich przecięcie, zmiażdżenie lub przegryzienie przez gryzonie.
Inżynieryjne przewagi kontaktronu bramowego SATEL B-4M
Konstrukcja najazdowa
Masywna, zaokrąglona obudowa ze stopu metali odporna na wielokrotny nacisk kół samochodów dostawczych, ciężarowych i wózków widłowych.
Tolerancja 75 / 80 mm
Wyjątkowo duża szczelina robocza. Kluczowa przy bramach segmentowych i przesuwnych, które posiadają naturalne luzy eksploatacyjne.
Stalowy pancerz 55 cm
Giętka osłona ze stali nierdzewnej zabezpiecza przewody przed przecięciem nożem, nadepnięciem, przetarciem oraz atakami gryzoni.
Wspornik montażowy 'L'
W komplecie fabryczny wspornik stalowy 107 × 50 × 50 mm, umożliwiający bezproblemowy montaż magnesu na dolnym profilu bramy.
Wytyczne montażu na bramach przemysłowych
- Mocowanie stopy kontaktronowej: Płaską obudowę z kablem przykręca się do posadzki za pomocą kołków rozporowych w taki sposób, aby pojazdy przejeżdżały bezpośrednio po jej profilowanym, łagodnym skosie.
- Mocowanie magnesu: Magnes w obudowie aluminiowej przykręca się do dolnej krawędzi skrzydła bramy za pomocą dołączonego kątownika. Po opuszczeniu bramy magnes powinien znaleźć się centralnie nad stopą najazdową w odległości nie większej niż 50–60 mm.
- Podłączenie pętli sabotażowej: Przewody kontaktronu (typ NC) zaleca się podłączać w puszce rozgałęźnej hermetycznej (np. IP65) w konfiguracji 2EOL/NC z rezystorami dopasowanymi do centrali INTEGRA (2×1,1 kΩ) lub PERFECTA (2×2,2 kΩ).
Porada instalatorska: Trasa kablowa peszla stalowego
Koniec metalowego peszla ochronnego należy przymocować do ściany lub słupa bramowego za pomocą metalowej opaski zaciskowej na wysokości minimum 15 cm nad posadzką. Zapobiega to uszkodzeniu kabla podczas zamiatania posadzki, mycia posadzek myjką ciśnieniową lub pracy zamiatarek przemysłowych.
Specyfikacja techniczna SATEL B-4M
| Typ czujnika | Kontaktron magnetyczny bramowy najazdowy, wzmocniony |
| Typ wyjścia (styk) | NC (Normalnie Zamknięty przy opuszczonej bramie) |
| Odległość zamknięcia styków kontaktronu | 75 mm |
| Odległość otwarcia styków kontaktronu | 80 mm |
| Długość osłony metalowej (peszla stalowego) | 550 mm (55 cm), pancerz elastyczny ze stali nierdzewnej |
| Długość całkowita przewodów | 800 mm (80 cm) |
| Materiał obudowy | Wysokowytrzymały odlew metalowy (kolor srebrny mat) |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 400 mA (0,4 A) |
| Maksymalna moc obciążenia | 7,5 W |
| Maksymalna rezystancja zestyku | 0,15 Ω |
| Wymiary stopy kontaktronu (najazdowej) | 102 x 35 x 10 mm |
| Wymiary obudowy magnesu | 102 x 15 x 15 mm |
| Wymiary wspornika kątowego 'L' | 107 x 50 x 50 mm |
| Klasa środowiskowa wg EN 50130-5 | Klasa II (-10°C … +55°C, wilgotność do 93±3%) |
| Masa całkowita zestawu | 238 g |
