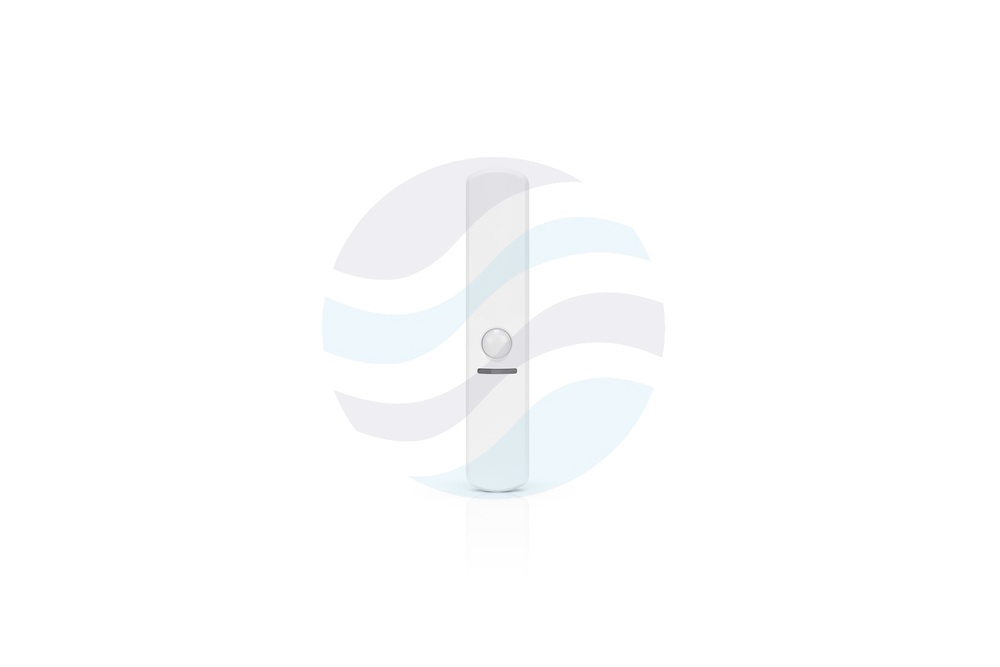

SATEL CD-2 Przewodowa kurtynowa czujka ruchu PIR, 12 V DC
CD-2
CD-2 to przewodowa kurtynowa czujka ruchu przeznaczona do użytku wewnętrznego, stosowana jako element ochrony obwodowej. Dostępna jest w trzech wariantach kolorystycznych: białym (CD-2), brązowym (CD-2 BR) oraz ciemnoszarym (CD-2 DG).
Detekcja i algorytmy
Czujka CD-2 wykorzystuje pasywny czujnik podczerwieni (PIR) z cyfrowym algorytmem detekcji ruchu. Zastosowano w niej cyfrową kompensację temperatury oraz regulowaną czułość detekcji – pozwala to dostosować czujkę do warunków instalacji. Soczewka została zaprojektowana specjalnie dla czujek kurtynowych małego zasięgu SATEL. Obszar detekcji wynosi 5 m x 1 m przy kącie 15°, a wykrywalna prędkość ruchu zawiera się w przedziale 0,3…1 m/s.
Sygnalizacja i nadzór
Stan czujki sygnalizowany jest za pomocą diody LED. Czas sygnalizacji alarmu wynosi 2 s. Układ czujki realizuje nadzór nad detekcją ruchu oraz napięciem zasilania. Czas rozruchu po podaniu napięcia wynosi 30 s.
Ochrona sabotażowa
CD-2 wyposażono w ochronę sabotażową reagującą na otwarcie obudowy oraz oderwanie od podłoża. Wyjścia sabotażowe (NC) są przystosowane do obciążenia 40 mA / 24 V DC.
Parametry elektryczne i środowiskowe
- Napięcie zasilania (±15%): 12 V DC
- Pobór prądu w stanie gotowości: 5 mA
- Maksymalny pobór prądu: 7 mA
- Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
- Rezystancja zestyku przekaźnika (wyjście alarmowe NC): 26 Ω
- Wyjścia sabotażowe (NC): 40 mA / 24 V DC
- Czas sygnalizacji alarmu: 2 s
- Czas rozruchu: 30 s
- Zakres temperatur pracy: -10°C…+55°C
- Maksymalna wilgotność: 93±3%
- Klasa środowiskowa wg EN50130-5: II
- Spełniane normy: EN 50130-4, EN 50130-5
Wymiary i masa
- Wymiary: 20 x 102 x 25 mm
- Masa: 27 g
- Ochrona obwodowa wewnątrz pomieszczeń (korytarze, okna, drzwi)
- Detekcja ruchu w wąskich strefach (kurtyna 5 m x 1 m)
- Zastosowanie w przewodowych systemach alarmowych
