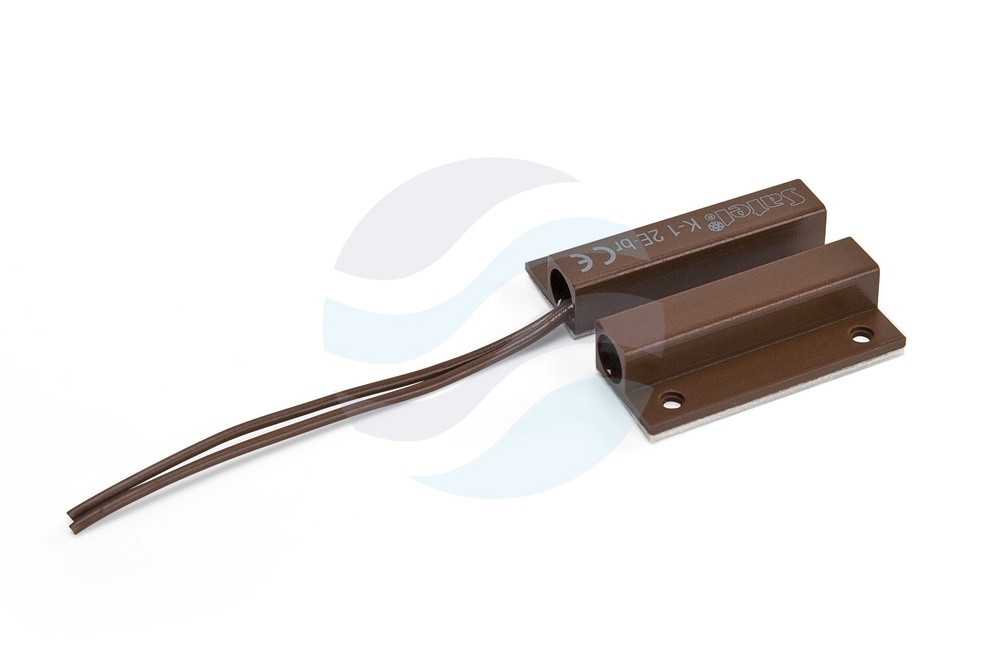

SATEL K-1 2E BR Czujnik, kontaktron magnetyczny nawierzchniowy 1.1kΩ w konfiguracji 2EOL/NC, styk N.C., max. 12VDC 0.5A, brązowy
K-1 2E BR – Czujka magnetyczna kontaktronowa 2EOL
Czujka magnetyczna K-1 2E BR jest podstawowym urządzeniem ochrony obwodowej, przeznaczonym do zabezpieczania drzwi, okien i innych otwieranych elementów. Reaguje na ich otwarcie poprzez rozwarcie obwodu kontaktronu. Czujka składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu, co sygnalizowane jest jako naruszenie. Model K-1 2E BR wyposażono w dwa rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL, co umożliwia centrali alarmowej wykrycie sabotażu poprzez obserwację zmian rezystancji na linii wejściowej. Czujka przeznaczona jest do montażu powierzchniowego przez przykręcenie, np. na ramie okiennej lub futrynie. Dostępna jest w dwóch wersjach kolorystycznych: białej (K-1 2E) oraz brązowej (K-1 2E BR).
Dane techniczne
- Maksymalne napięcie przełączalne kontaktronu: 20 V DC
- Maksymalny prąd przełączalny: 20 mA
- Masa: 10 g
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
- Materiał stykowy: Ru (Ruten)
- Odległość zamknięcia styków kontaktronu: 18 mm
- Odległość otwarcia styków kontaktronu: 28 mm
- Rezystory parametryczne: 2 x 1,1 kΩ
- Wersje kolorystyczne: biała (K-1 2E), brązowa (K-1 2E BR)
- Wodoszczelna konstrukcja: czujnik i magnes są wodoszczelne
Zastosowanie i kompatybilność
Czujka K-1 2E BR jest przystosowana do współpracy z dowolną centralą alarmową wyposażoną w wejścia typu NC. Może być również stosowana w systemach automatyki jako element sterujący, np. do wykrywania otwarcia drzwi lub okien. Dzięki konfiguracji 2EOL z rezystorami 1,1 kΩ umożliwia centrali detekcję sabotażu.
