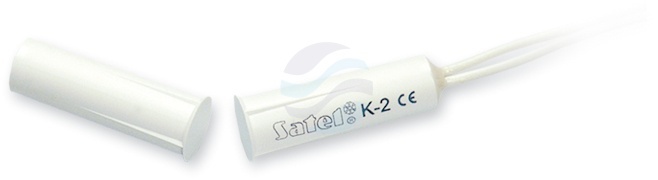

SATEL K-2 2E Czujnik, kontaktron magnetyczny wpuszczany, 2x rezystor 1,1 kΩ, 2EOL/NC, biały
Czujka magnetyczna K-2 2E do montażu wpuszczanego z 2EOL
Czujki magnetyczne należą do podstawowych elementów ochrony obwodowej, stosowanych do zabezpieczania drzwi i okien. Czujka K-2 2E została zaprojektowana do montażu wpuszczanego – jej elementy umieszcza się na wcisk w odpowiednio przygotowanych otworach w drewnie lub tworzywie sztucznym, np. w futrynach czy ramach okiennych. Składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu, które stykają się czołowo. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, sygnalizowane jako naruszenie. Wyróżnikiem modelu jest konfiguracja 2EOL z dwoma rezystorami 1,1 kΩ, umożliwiająca wykrywanie sabotażu.
Opis techniczny i zasada działania
K-2 2E wyposażono w dwa rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Rozwiązanie to umożliwia centrali alarmowej wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej. Styki kontaktronu wykonano z ruten (Ru), co zapewnia wysoką trwałość – minimalna liczba przełączeń przy obciążeniu 20 V i 20 mA wynosi 360 000. Czujka jest przystosowana do współpracy z dowolną centralą alarmową wyposażoną w wejścia typu NC, a także może być stosowana w systemach automatyki jako element sterujący.
Dane techniczne
- Maksymalne napięcie przełączalne kontaktronu: 20 V DC
- Maksymalny prąd przełączalny: 20 mA
- Masa: 10 g
- Minimalna liczba przełączeń (20 V, 20 mA): 360 000
- Materiał stykowy: Ru (Ruten)
- Odległość zamknięcia styków kontaktronu: 28 mm
- Odległość otwarcia styków kontaktronu: 40 mm
- Rezystory parametryczne: 2 x 1,1 kΩ
Montaż i zastosowanie
Czujka przeznaczona jest do montażu wpuszczanego w drewnie lub tworzywie sztucznym. K-2 2E dostępna jest w dwóch wersjach kolorystycznych: białej (K-2 2E) oraz brązowej (K-2 2E BR), co ułatwia dopasowanie do koloru stolarki okiennej i drzwiowej. Czujkę można stosować zarówno w systemach alarmowych z wejściami NC, jak i w aplikacjach automatyki wymagających sygnalizacji stanu otwarcia.
