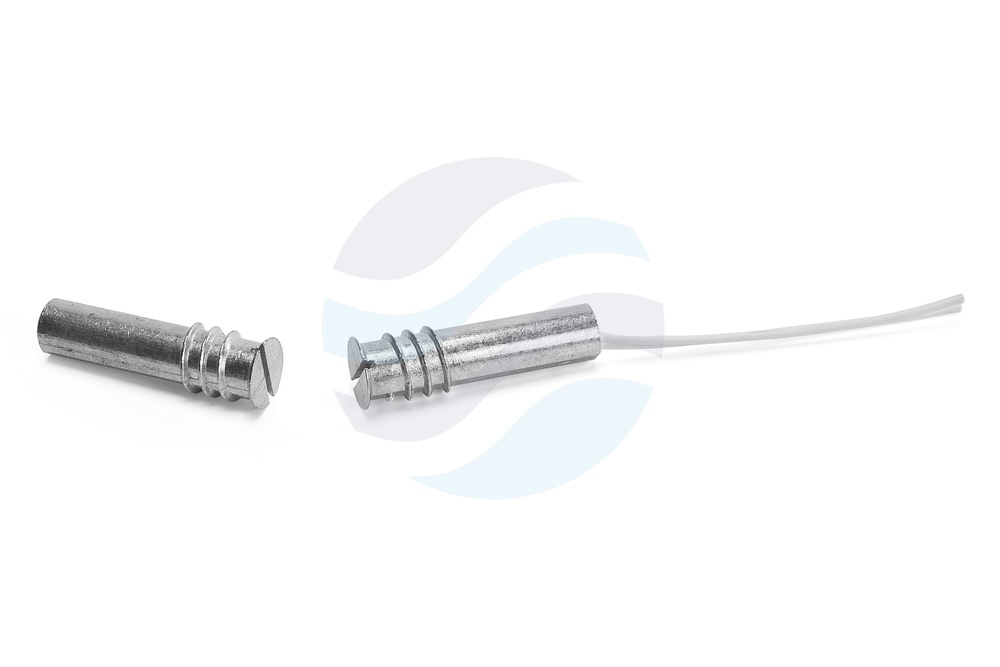

SATEL K-3 2E Czujnik, kontaktron magnetyczny wpuszczany, 2x rezystor 1,1 kΩ, 2EOL/NC, obudowa aluminiowa

Name: SATEL K-3 2E Czujnik, kontaktron magnetyczny wpuszczany, 2x rezystor 1,1 kΩ, 2EOL/NC, obudowa aluminiowa
Brand: SATEL
SKU: 5905033335240
Price: 30.75 PLN
Availability: InStock

SATEL K-3 2E Czujnik, kontaktron magnetyczny wpuszczany, 2x rezystor 1,1 kΩ, 2EOL/NC, obudowa aluminiowa 1

ID: 12810

Kod: K-3 2E

EAN: 5905033335240

Magazyn własny 0 szt.

24H

Magazyn zewnętrzny 81 szt.

1-3 dni

NETTO: 25,00 zł

BRUTTO: 30,75 zł

W koszyku: 0 szt.

Zamów telefonicznie

Zapytaj o produkt

OPIS PRODUKTU

Czujki przewodowe / Ochrona obwodowa / Kontaktrony metalowe

SATEL K-3 2E Czujnik, kontaktron magnetyczny wpuszczany, 2x rezystor 1,1 kΩ, 2EOL/NC, obudowa aluminiowa

Pancerny kontaktron wpuszczany | Toczona obudowa aluminiowa z kołnierzem | Rezystory 2x 1,1 kΩ 2EOL/NC | Stolarka aluminiowa i stalowa

Zastosowanie i architektura rozwiązania B2B

SATEL K-3 2E to pancerna, wpuszczana czujka magnetyczna w hermetycznej obudowie z toczonego aluminium z kołnierzem oporowym, wyposażona w wbudowane rezystory parametryczne 2 x 1,1 kΩ w konfiguracji 2EOL/NC. Zaprojektowana do bezkompromisowej ochrony stolarki aluminiowej, metalowych drzwi technicznych, bram przeciwpożarowych oraz antywłamaniowych drzwi wejściowych.

Kluczowe korzyści dla instalatora i inwestora

Pancerna obudowa z litego aluminium

Wytrzymały metalowy korpus zabezpiecza szklaną bańkę kontaktronu przed zgnieceniem, pęknięciem i odkształceniami mechanicznymi podczas montażu w twardych profilach stalowych.

Wbudowane rezystory 2x 1,1 kΩ (2EOL/NC)

Fabryczna konfiguracja 2EOL/NC dedykowana do central SATEL pozwala na natychmiastowe podłączenie do linii dozorowej i pełną kontrolę sabotażu bez lutowania rezystorów na budowie.

Wyprofilowany kołnierz montażowy

Kołnierz oporowy zapobiega wpadnięciu czujnika w głąb profilu drzwiowego i zapewnia idealne, płaskie przyleganie do lica ramy.

Hermetyczna konstrukcja zalewana żywicą

Wnętrze obudowy jest w 100% hermetyzowane elastyczną żywicą poliuretanową, co zabezpiecza kontaktron i połączenia kablowe przed skraplaniem wilgoci i korozją.

Styki rutenowe o dużej żywotności

Rutenowa warstwa kontaktowa zapobiega mikrozgrzewaniu styków i zapewnia ponad 360 000 bezbłędnych cykli zadziałania.

Dedykowany do obiektów przemysłowych i komercyjnych

Doskonały wybór do drzwi ewakuacyjnych, magazynów, hal produkcyjnych, banków i serwerowni.

ⓘ

Wskazówka montażowa i dobre praktyki instalatora

Wskazówka montażowa: Podczas montażu w profilach metalowych ferromagnetycznych (stalowych) strumień magnetyczny ulega częściowemu rozproszeniu w podłożu. W takich aplikacjach zaleca się wykonanie dokładnej próby odległości zadziałania (nominalnie 15 mm w powietrzu, w stali ok. 8-12 mm) i zachowanie idealnej osiowości otworów montażowych.

Specyfikacja techniczna i parametry pracy

Parametr	Wartość / Specyfikacja
Typ czujnika	Wpuszczana czujka magnetyczna w obudowie metalowej
Układ połączeń	2EOL/NC z wbudowanymi rezystorami 2 x 1,1 kΩ
Materiał korpusu	Toczone aluminium z kołnierzem oporowym
Wymiary montażowe	Średnica otworu: ø 10,7 mm
Zasięg zadziałania (zamknięcie)	15 mm
Zasięg zadziałania (otwarcie)	24 mm
Styki kontaktronu	Powłoka rutenowa (Ru)
Maksymalne napięcie przełączalne	20 V DC
Maksymalny prąd przełączalny	20 mA
Trwałość przełączeń	Min. 360 000 cykli
Masa	24 g
Klasa środowiskowa	Klasa II

DANE TECHNICZNE

Parametr

Wartość

Waga

0,03 kg

Gwarancja

24 miesiące

GPSR - nazwa

SATEL sp. z o.o.

GPSR - adres

Budowlanych 66, Gdańsk, 80-298

GPSR - email

satel@satel.pl

Oporność przejściowa

0,15 Ω

Maksymalny prąd przełączalny

20 mA

Odległość zamknięcia styków kontaktronu

18 mm

Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA

360 000

Maksymalne napięcie przełączalne kontaktronu

20 V DC

Odległość otwarcia styków kontaktronu

28 mm

Materiał stykowy

Ru (Ruten)

PLIKI DO POBRANIA

Instrukcja

Format: pdf

Pobierz

Deklaracja zgodności

Format: pdf

Pobierz

Karta katalogowa

Format: pdf

Pobierz
