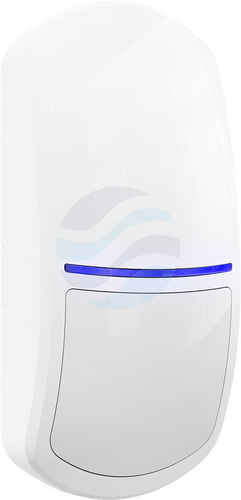

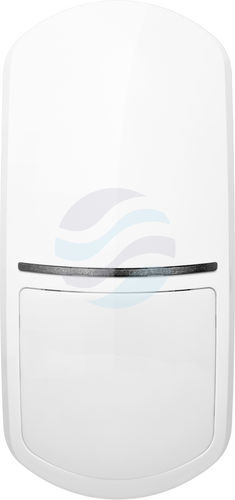

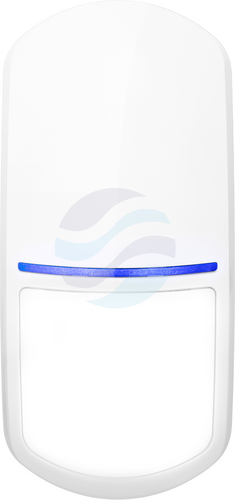

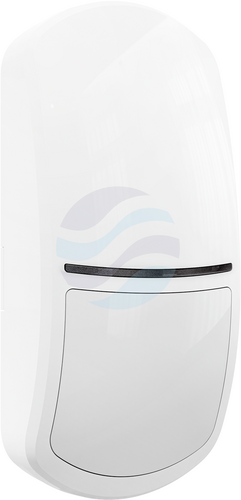

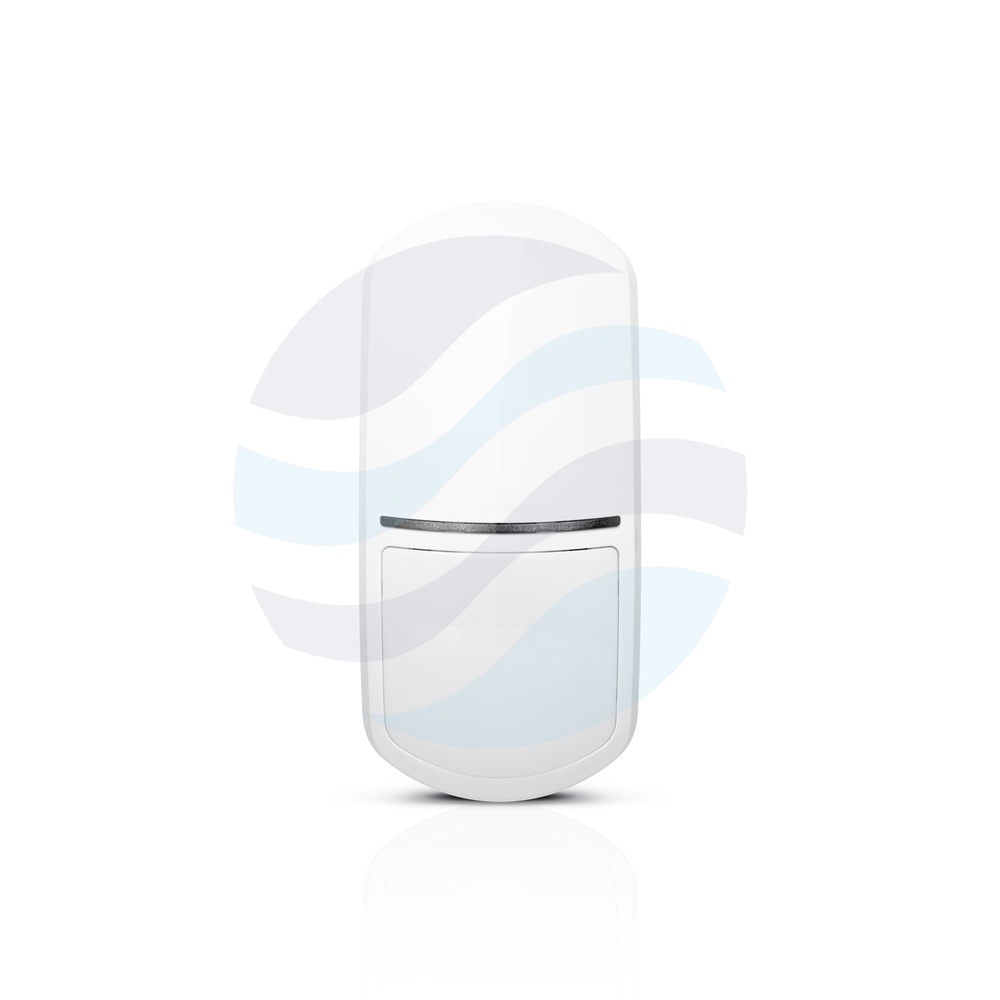

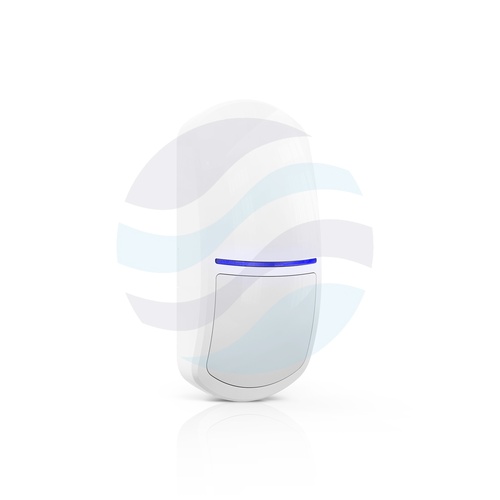

SATEL SLIM-DUAL-LUNA BUS Magistralowa dualna czujka ruchu PIR+MW, LED, RS, 20 m, Grade 2
Magistralowa dualna czujka Grade 2 z oświetleniem LED LUNA, radarem mikrofalowym 24 GHz i zasięgiem do 20 m
Opis i funkcjonalność urządzenia
SATEL SLIM-DUAL-LUNA BUS to przełomowa, magistralowa dualna czujka ruchu łącząca zaawansowany tor podczerwieni (PIR) oraz radar mikrofalowy 24,125 GHz, zintegrowana z cyfrową magistralą SATEL BUS nowoczesnego systemu BE WAVE. Urządzenie spełnia normę EN 50131-2-4 Stopnia 2 (Grade 2) i charakteryzuje się imponującym zasięgiem detekcji 20 m x 24 m. Zintegrowane białe diody LED (funkcja LUNA) mogą pracować jako oświetlenie korytarzowe, nocne lub awaryjne, sterowane automatycznie ruchem lub manualnie z aplikacji smartfona.
- Pełna zgodność z europejską normą bezpieczeństwa EN 50131-2-4 Grade 2
- Bezpośrednie podłączenie do 4-żyłowej magistrali SATEL BUS (system BE WAVE)
- Dwa niezależne tory detekcji: pasywna podczerwień (PIR) + mikrofala 24,125 GHz
- Imponujący obszar pokrycia detekcją: aż 20 x 24 metry przy kącie 90°
- Wbudowane białe oświetlenie LED (funkcja LUNA) z możliwością zdalnego włączania i regulacji
- Zdalna zmiana parametrów, czułości torów i barwy wskaźnika LED bez otwierania obudowy
- Możliwość montażu na wysokości do 4 m dzięki zaawansowanej soczewce szerokokątnej
- Cyfrowa kompensacja temperatury i zaawansowany algorytm cyfrowej obróbki sygnałów
Architektura magistralowa B2B: Potęga SATEL BUS i podwójna rola oświetlenia LUNA
Czujka SLIM-DUAL-LUNA BUS podłączana jest za pomocą magistrali SATEL BUS (zasilanie + magistrala szeregowa RS-485), co eliminuje konieczność prowadzenia dziesiątek kabli do każdego zacisku centrali. Instalator może w dowolnym momencie z poziomu aplikacji instalatora lub centrali zmienić czułość czujnika PIR i radaru mikrofalowego. Wbudowane oświetlenie LUNA (białe LED) może być wykorzystywane przez automatykę domową – w nocy czujka łagodnie podświetla korytarz lub schody po wykryciu ruchu, nie wyzwalając alarmu, a w czasie czuwania pełni rolę nieprzejednanego detektora intruza.
Specyfikacja techniczna SLIM-DUAL-LUNA
| Model |
SLIM-DUAL-LUNA BUS |
| Magistrala komunikacyjna |
SATEL BUS (dedykowana do systemu BE WAVE) |
| Stopień zabezpieczenia wg EN 50131-2-4 |
Grade 2 |
| Tory detekcji |
Pasywna podczerwień (PIR) + mikrofala (MW 24,125 GHz) |
| Zasięg detekcji |
20 m x 24 m (kąt 90°) |
| Wbudowane oświetlenie |
Białe diody LED (LUNA) |
| Wykrywalna prędkość ruchu |
0,3...3 m/s |
| Zalecana wysokość montażu |
2,4 m (dopuszczalna do 4 m) |
| Napięcie zasilania (±15%) |
12 V DC |
| Pobór prądu w stanie gotowości |
11 mA |
| Maksymalny pobór prądu |
88 mA (z włączonym oświetleniem LED) |
| Wymiary obudowy |
62 x 137 x 42 mm |
| Masa |
143 g |
| Klasa środowiskowa wg EN 50130-5 |
II |
| Zakres temperatur pracy |
-10°C do +55°C |
| Maksymalna wilgotność |
93 ±3% |
