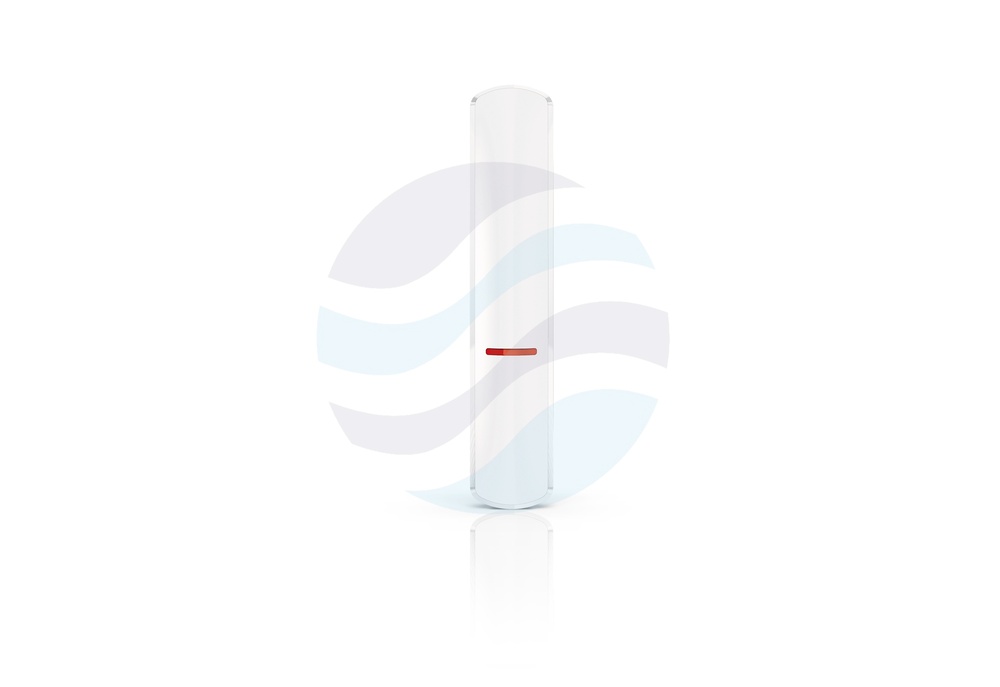

SATEL XD-2 Czujka uniwersalna, 4 tryby pracy, dioda LED, Grade 2, biała
SATEL XD-2 – Uniwersalna przewodowa czujka Grade 2: magnetyczna, wstrząsowa, przechyłu i zalania (kolor biały)
Wszechstronny, wielofunkcyjny detektor przewodowy nowej generacji, który zastępuje cztery różne urządzenia w magazynie instalatora. Może pracować jako czujka magnetyczna otwarcia, precyzyjny akcelerometr wstrząsowy (z osobnym raportowaniem uderzenia i otwarcia okna), czujka przechyłu lub czujka zalania wodą. Posiada dwa niezależne przekaźniki alarmowe i pełną certyfikację EN 50131-2-6 Grade 2.
Jedno urządzenie na półce monterskiej – cztery profesjonalne zastosowania
Czujka SATEL XD-2 to inżynierski majstersztyk, który rozwiązuje dylematy sprzętowe podczas realizacji instalacji alarmowej. Zamiast wozić w samochodzie serwisowym cztery odrębne typy czujek, wystarczy posiadać model XD-2. Wybór trybu pracy odbywa się za pomocą wygodnych mikroprzełączników (DIP-switch) na płytce drukowanej.
W trybie czujki wstrząsowej urządzenie rejestruje próby wyważenia ramy okiennej, wiercenia w profilu czy uderzeń młotem w mur w promieniu do 3 metrów. Co kluczowe, wbudowany kontaktron magnetyczny działa równolegle – czujka posiada dwa niezależne wyjścia przekaźnikowe (NC i S), dzięki czemu centrala alarmowa może odróżnić sygnał próby sforsowania okna od faktu jego fizycznego otwarcia.
Cztery tryby pracy czujki XD-2 wybierane przełącznikami DIP
1. Czujka magnetyczna (kontaktron)
Wykrywa otwarcie drzwi lub okna. Posiada dodatkowe wejście SNS umożliwiające podłączenie zewnętrznego przewodowego kontaktronu (np. wpuszczanego), co pozwala na zabezpieczenie dwóch skrzydeł okiennych jedną czujką.
2. Czujka wstrząsowa i magnetyczna
Zaawansowany cyfrowy akcelerometr wykrywa wstrząsy i uderzenia towarzyszące próbie wyważenia okna. Posiada niezależne wyjście dla wstrząsu oraz osobne wyjście dla wbudowanego kontaktronu otwarcia.
3. Czujka przechyłu
Reaguje na zmianę położenia kątowego obiektu w przestrzeni względem pozycji wyjściowej. Idealna do zabezpieczania bram uchylnych i segmentowych, klap dachowych, włazów oraz przedmiotów zabytkowych.
4. Czujka zalania wodą
Po podłączeniu zewnętrznej sondy z kablem SATEL FPX-1 urządzenie natychmiast wykrywa obecność cieczy, chroniąc łazienki, pralnie, kotłownie oraz pomieszczenia z pompami ciepła przed zalaniem.
Wskazówki instalacyjne dla montażu czujek XD-2
- Podłączenie dwóch linii w trybie wstrząsowym: Wyjście NC odpowiada za styk kontaktronu, natomiast wyjście S odpowiada za detektor wstrząsowy. Podłączając je pod dwie osobne linie centrali (np. linia wstrząsowa całodobowa z cichym powiadomieniem + linia kontaktronowa z natychmiastowym alarmem) uzyskujemy najwyższy poziom ochrony obwodowej.
- Zdalne wyłączanie diody LED: Czujka posiada wejście LED, które pozwala na zdalne wygaszenie wskaźnika diodowego podczas normalnej pracy systemu, aby nie zdradzać obecności czujki osobom niepowołanym.
- Tolerancja napięcia zasilania ±25%: Szeroki zakres napięcia (od 9 V do 15 V DC) pozwala na stosowanie długich tras kablowych bez obawy o spadki napięcia na magistrali.
Specyfikacja techniczna SATEL XD-2
| Parametr techniczny | Wartość katalogowa |
|---|---|
| Stopień zabezpieczenia wg normy | Grade 2 (EN 50131-2-6) |
| Wybieralne tryby pracy | Magnetyczna (kontaktron), wstrząsowa, przechyłu, zalania |
| Zasięg detekcji czujki wstrząsowej | do 3 m (zależnie od podłoża) |
| Maksymalna szczelina – magnes nawierzchniowy | 15 mm |
| Maksymalna szczelina – magnes wpuszczany | 19 mm |
| Liczba wyjść alarmowych | 2 niezależne przekaźniki NC (wyjście NC + wyjście S) |
| Parametry wyjść alarmowych NC i S | 40 mA / 24 V DC (obciążenie rezystancyjne) |
| Rezystancja zestyków przekaźników | 26 Ω |
| Czułość wejścia SNS dla sondy zalania | 1 s |
| Czułość wejścia SNS dla czujki NC | 150 ms |
| Wyjście sabotażowe | Styk NC, obciążalność 40 mA / 24 V DC |
| Napięcie zasilania (±25%) | 12 V DC (od 9 V do 15 V DC) |
| Pobór prądu w stanie gotowości | 12,5 mA |
| Maksymalny pobór prądu | 14 mA |
| Wymiary obudowy czujki | 20 x 102 x 23 mm |
| Wymiary magnesu nawierzchniowego | 15 x 52 x 6 mm |
| Wymiary magnesu wpuszczanego | ø10 x 28 mm |
| Masa urządzenia | 46 g |
| Kolor obudowy | Biały (dostępna również brązowa XD-2 BR oraz szara) |
| Klasa środowiskowa wg EN50130-5 | Klasa II |
| Zakres temperatur pracy | -10°C ... +55°C |
| Maksymalna wilgotność | 93 ±3% |
| Spełniane normy bezpieczeństwa | EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6 |
Niezrównana elastyczność i szwajcarska precyzja ochrony obwodowej
Wybierając uniwersalną czujkę SATEL XD-2, zyskujesz sprzęt, który elastycznie dopasowuje się do każdego wyzwania montażowego. Niezależne wyjścia alarmowe, precyzyjny akcelerometr wstrząsowy i certyfikat Grade 2 dają instalatorowi pełną swobodę konfiguracji i pewność bezbłędnego działania.
