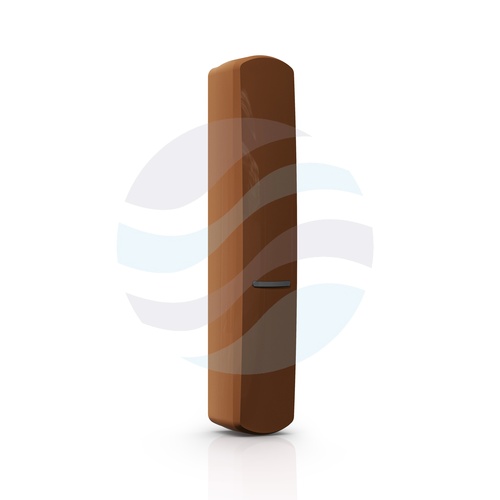

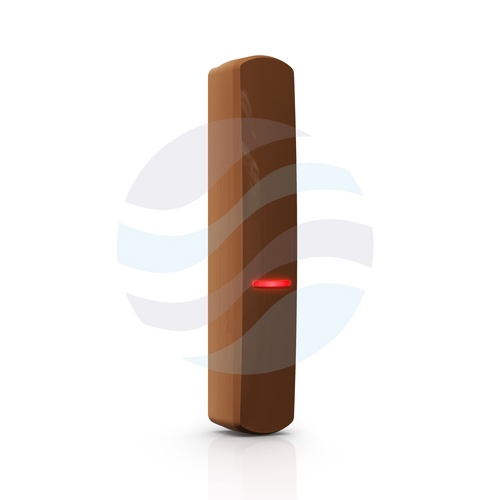

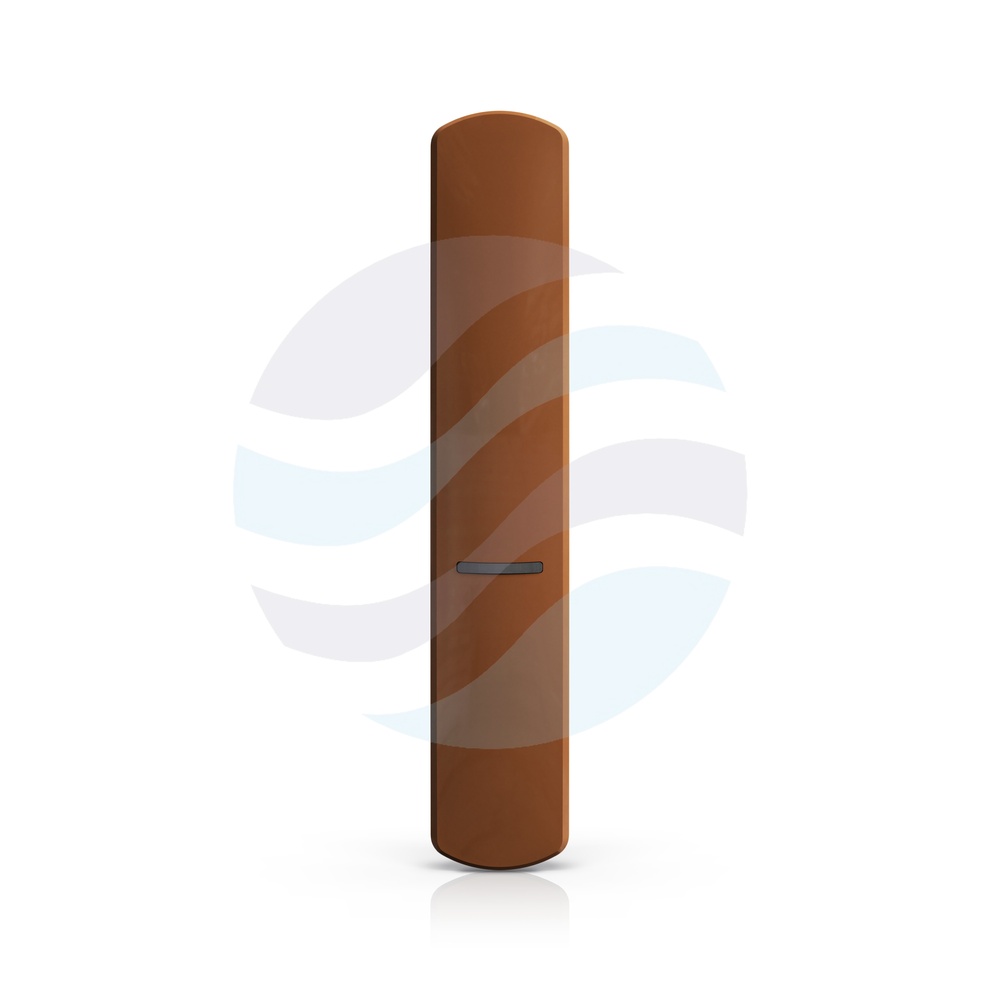

Uniwersalna czujka przewodowa XD-2L BR – wielofunkcyjna ochrona (magnetyczna, wstrząsowa, zalanie)

Opis produktu

XD-2L BR jest przewodową czujką wielofunkcyjną, która łączy w jednym urządzeniu detekcję magnetyczną, wstrząsową oraz wykrywanie zalania wodą. Dzięki możliwości wyboru trybu pracy (magnetyczna, wstrząsowa, wstrząsowa i magnetyczna, zalania wodą) stanowi elastyczne rozwiązanie do różnorodnych zastosowań w systemach sygnalizacji włamania i napadu. Czujka współpracuje z dowolną centralą alarmową, co ułatwia jej integrację w istniejących lub nowych instalacjach.

Specyfikacja techniczna

• Typ czujki: Przewodowa (wykorzystująca linię dozorową i masę)
• Konfiguracja 2EOL: Alarm: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ; Sabotaż: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ

Czujnik magnetyczny

Czujnik wstrząsowy

Montaż

• Sposób mocowania: Na powierzchni (za pomocą wkrętów, kołki w zestawie) lub opcjonalnie wpuszczany (w ramę okna/drzwi).
• Typ okablowania: YTDY 4x0,5 mm² (dla linii dozorowej i sabotażowej).
• Maksymalna długość przewodu: 100 m (przy zachowaniu maks. rezystancji linii 100 Ω).
• Zalecenia dotyczące pętli sabotażowej: Obwód sabotażowy (NC) należy wpiąć w linię 24h centrali; zalecany rezystor parametryczny 2,2 kΩ.

Certyfikaty i zgodność

• Zgodność z EN 50131-2-2 (czujki magnetyczne) – Grade 2
• Zgodność z EN 50131-2-6 (czujki wstrząsowe) – Grade 2
• Klasa zabezpieczenia: Grade 2 (zgodnie z EN 50131-1)
• Kompatybilność elektromagnetyczna: dyrektywa EMC 2014/30/UE, normy EN 55032, EN 55035

Zastosowania praktyczne

• Drzwi wejściowe: tryb magnetyczny + wstrząsowy (ochrona przed wyważeniem i otwarciem).
• Okna parteru: tryb wstrząsowy (wykrywanie próby wybicia szyby).
• Piwnica / łazienka: tryb zalania (detekcja wody na podłodze).
• Brama garażowa: tryb magnetyczny (kontrola pozycji zamknięcia).
• Okna dachowe: tryb wstrząsowy (wykrywanie manipulacji).

Zdjęcia techniczne

Niezawodność i trwałość

• MTBF > 100 000 h (wg MIL-HDBK-217F)
• Testy środowiskowe: wilgotność (95% RH, +40°C), wibracje (10–150 Hz, 2 g), cykle temperaturowe (-10°C do +55°C, 100 cykli)

Gwarancja

Standardowy okres gwarancji: 2 lata. Przy rejestracji produktu na stronie producenta w ciągu 30 dni od zakupu – wydłużenie do 5 lat. Gwarancja obejmuje wady materiałowe i produkcyjne, nie obejmuje uszkodzeń mechanicznych, zalania (innego niż detekcja) ani nieprawidłowego montażu.

Akcesoria (opcjonalne)

• Magnesy o różnej sile (np. do grubych ram okiennych)
• Uszczelki do czujki zalania (zwiększające czułość na wodę)
• Zestawy montażowe (wkręty, kołki, podkładki dystansowe)
