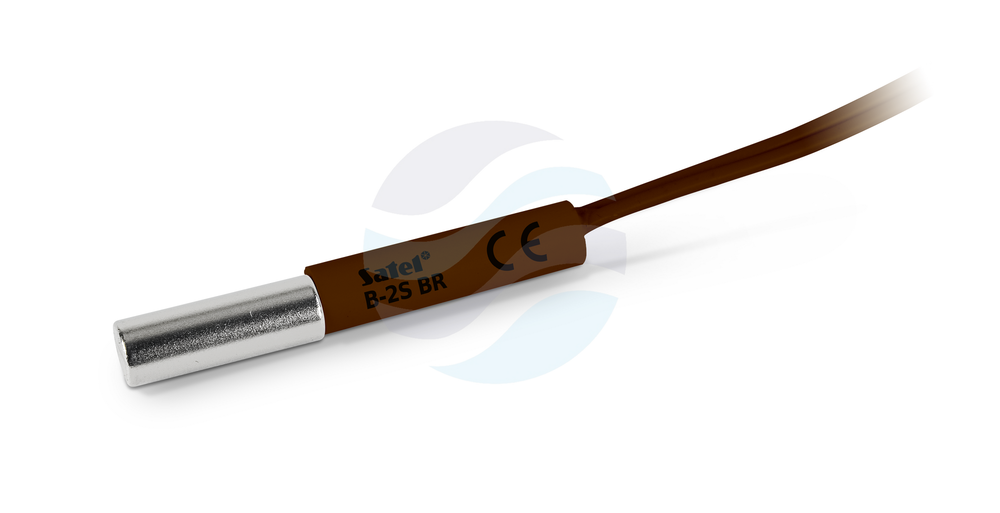

SATEL B-2 BR Czujnik, kontaktron magnetyczny wpuszczany, styk N.C., max. 12VDC 0.5A, IP67, przewód 44cm, brązowy
Całkowicie niewidoczny dozór bez naruszania estetyki stolarki
Czujnik SATEL B-2 BR to rozwiązanie dedykowane do obiektów, w których inwestor lub architekt nie akceptuje montażu czujek nawierzchniowych na widocznych powierzchniach ram okiennych. Element kontaktronowy oraz magnes montuje się w nawierconych otworach we wrębie ościeżnicy i skrzydła. Po zamknięciu okna czujnik staje się w 100% niewidoczny zarówno od wewnątrz, jak i z zewnątrz budynku.
Precyzyjnie dobrane lamele rozporowe na obwodzie tulei (fi 11 mm) utrzymują czujkę sztywno w otworze bez konieczności stosowania kleju, a brązowy kołnierz maskujący idealnie pasuje do stolarki drewnianej.
Dlaczego instalatorzy wybierają czujki wpuszczane SATEL B-2 BR?
100% niewidoczny montaż
Ukryty w profilu okna. Brak widocznych kostek, kabli i obudów nawierzchniowych na skrzydłach okiennych i drzwiowych.
Klasa szczelności IP67
Całkowita odporność na wilgoć, deszcz i zacieki. Hermetyczna zalewa chroni szklaną bańkę kontaktronu przed pęknięciem i korozją zestyku.
Przewód 450 mm
Długi, fabryczny kabel 45 cm pozwala na wygodne przejście przez komory profilu do puszki łączeniowej bez zbędnego sztukowania.
Kolor brązowy (BR)
Kołnierz czołowy w kolorze ciemnego brązu idealnie stapia się z okuciami i uszczelkami w ciemnych oknach i drzwiach.
Technika montażu i wytyczne wiercenia we wrębie okiennym
- Wiercenie otworów: Wykonuje się dwa przeciwległe otwory o średnicy fi 11 mm i głębokości min. 16 mm – jeden w skrzydle (na magnes), drugi w ościeżnicy (na element z kablem).
- Osadzanie elementów: Tuleje wciska się na wcisk. Elastyczne lamele na korpusie blokują ruch wsteczny tulei, zapewniając trwałe osadzenie bez użycia wkrętów.
- Szczelina robocza: Odległość zamknięcia styków wynosi 18 mm, a otwarcia 20 mm. Daje to margines bezpieczeństwa na naturalne ugięcia ramy i zmiany wymiarów stolarki pod wpływem zmian wilgotności.
Wskazówka montażowa: Stolarka z wkładami stalowymi
W oknach z PVC komora wzmocnienia stalowego może znajdować się blisko powierzchni wrębu. Przed wierceniem należy sprawdzić przekrój profilu, aby nie przewiercić stalowego zbrojenia w sposób uszkadzający wiertło lub nie spowodować bocznikowania pola magnesu (zaleca się wiercenie w komorze tworzywowej poza zbrojeniem stalowym).
Specyfikacja techniczna SATEL B-2 BR
| Typ czujnika | Kontaktron magnetyczny wpuszczany walcowy |
| Typ wyjścia (zestyk) | NC (Normalnie Zamknięty przy obecności magnesu) |
| Średnica otworu montażowego | 11 mm |
| Głębokość obudowy | 14,5 mm |
| Odległość zamknięcia styków kontaktronu | 18 mm |
| Odległość otwarcia styków kontaktronu | 20 mm |
| Klasa szczelności obudowy | IP67 (pełna odporność na wodę i pył) |
| Maksymalne napięcie przełączalne | 100 V DC |
| Maksymalny prąd przełączalny | 500 mA (0,5 A) |
| Maksymalna moc obciążenia | 10 W |
| Maksymalna rezystancja zestyku | 0,2 Ω |
| Długość fabrycznych przewodów | 450 mm (45 cm), dwużyłowy elastyczny |
| Kolor obudowy | Brązowy (BR) |
| Klasa środowiskowa wg EN 50130-5 | Klasa II (-10°C … +55°C, wilgotność do 93±3%) |
| Masa | Zaledwie 10 g |
