SATEL K-3 Czujnik, kontaktron magnetyczny wpuszczany, obudowa aluminiowa
K-3 – Czujka magnetyczna

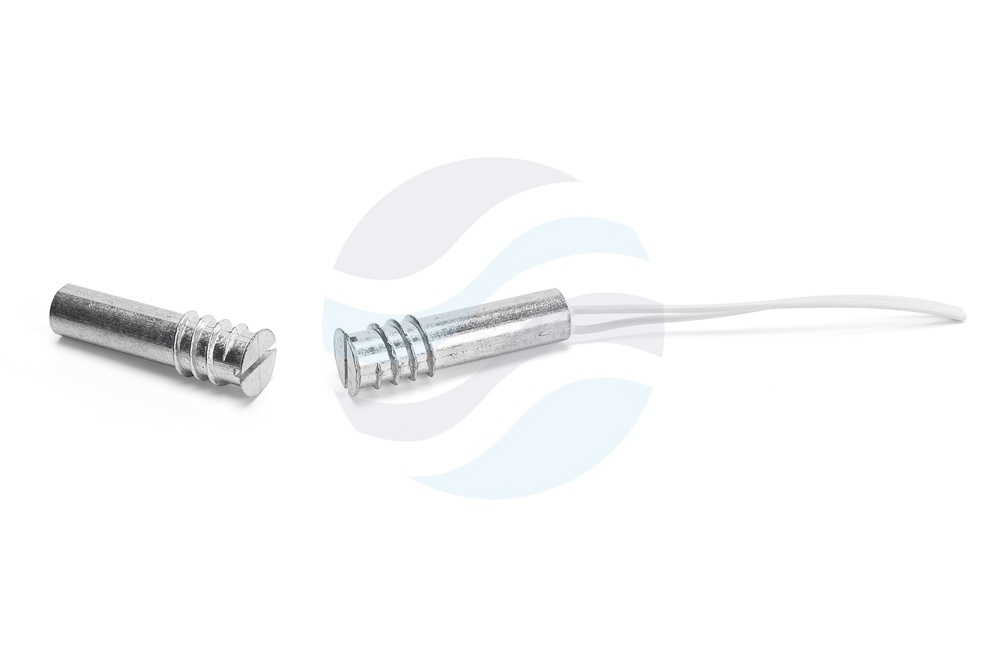

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka K-3 przeznaczona jest do montażu wpuszczanego, tzn. jej elementy umieszcza się, wkręcając ich aluminiowe obudowy w odpowiednio przygotowanych otwory w drewnie lub tworzywie sztucznym np. futryny czy ramy okiennej. K-3 składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu, które powinny stykać się czołowo. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie.
K-3 jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.
Opis produktu
Czujka K-3 wyróżnia się konstrukcją przystosowaną do montażu wpuszczanego – obie części (kontaktron i magnes) wyposażono w aluminiowe obudowy wkręcane bezpośrednio w materiał. Wodoszczelne wykonanie obu komponentów umożliwia instalację w miejscach narażonych na wilgoć. Zasada działania opiera się na zbliżeniu magnesu do kontaktronu – przy odległości zamknięcia styków wynoszącej 15 mm obwód jest zwarty; po przekroczeniu odległości otwarcia 24 mm następuje rozwarcie obwodu, rejestrowane jako naruszenie.
Dane techniczne
- Maksymalne napięcie przełączalne kontaktronu: 20 V DC
- Maksymalny prąd przełączalny: 20 mA
- Oporność przejściowa: 0,15 Ω
- Materiał stykowy: Ru (Ruten)
- Odległość zamknięcia styków kontaktronu: 15 mm
- Odległość otwarcia styków kontaktronu: 24 mm
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
- Masa: 24 g
Zastosowanie
- Zabezpieczanie drzwi i okien przed otwarciem – element systemu alarmowego z wejściami NC.
- Sterowanie w systemach automatyki budynkowej jako czujnik położenia.
