Przeznaczenie i zasada działania

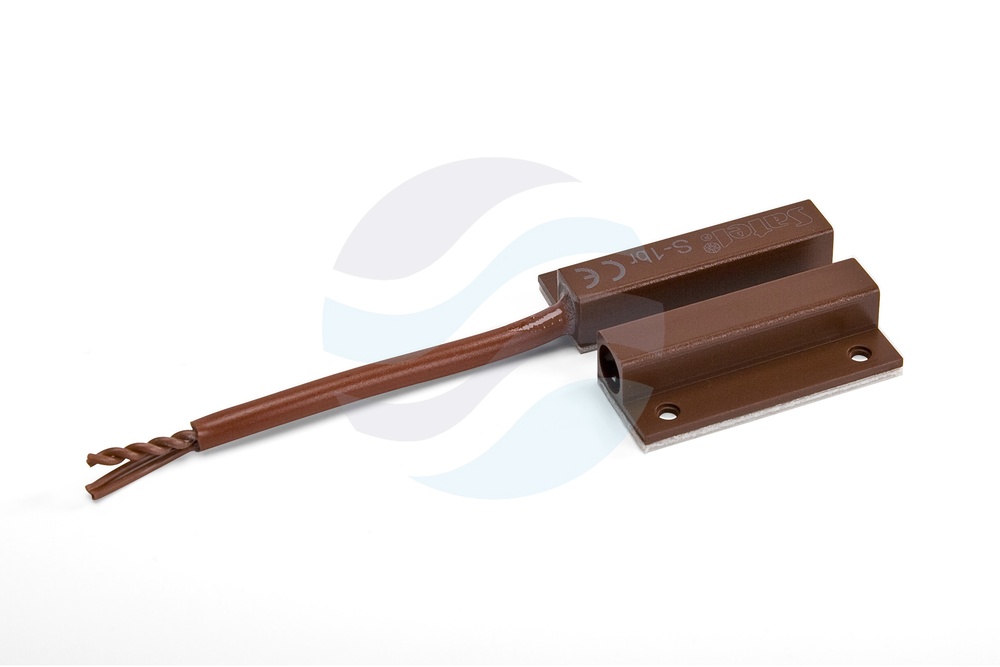

Czujki magnetyczne są podstawowymi urządzeniami ochrony obwodowej, służącymi do zabezpieczania drzwi i okien. Czujka S-1 BR składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu. W stanie zamkniętym styk kontaktronu jest zwarty. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Czujka wyposażona została w pętlę sabotażową.

Montaż i kompatybilność

Czujka S-1 BR przeznaczona jest do montażu powierzchniowego poprzez przykręcenie – typowo na ramie okiennej lub futrynie. Dzięki przewodowemu wyjściu typu NC (normalnie zamknięte) może współpracować z dowolną centralą alarmową wyposażoną w wejścia NC, a także w systemach automatyki jako element sterujący (np. sygnalizacja otwarcia).

Parametry techniczne

• Maksymalne napięcie przełączalne kontaktronu: 20 V DC
• Maksymalny prąd przełączalny: 20 mA
• Masa: 29 g
• Oporność przejściowa: 0,15 Ω
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ruten (Ru)
• Odległość zamknięcia styków kontaktronu: 18 mm
• Odległość otwarcia styków kontaktronu: 28 mm

Normy i wersje kolorystyczne

Czujka S-1 BR spełnia wymogi Grade 2 określone przez normę EN 50131-1 oraz EN 50131-2-6. Dostępna jest w dwóch wersjach kolorystycznych: białej (S-1) oraz brązowej (S-1 BR). Kolor obudowy wersji S-1 BR to brązowy.
