SATEL S-4 BR Czujnik, kontaktron magnetyczny nawierzchniowy, styk sabotażowy, Grade 2, brązowy

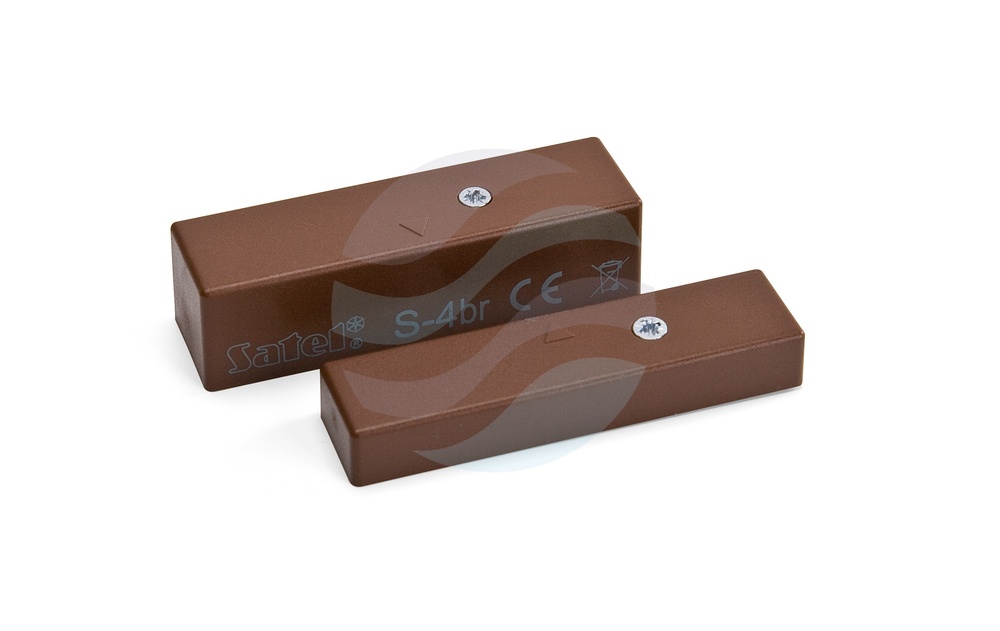

S-4 BR – czujka magnetyczna (brązowa) do montażu powierzchniowego
Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka S-4 BR przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie. S-4 BR składa się z dwóch części, umieszczonych w estetycznych obudowach: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Czujka wyposażona została w styk sabotażowy oraz dodatkowy zacisk M ułatwiający montaż rezystora końca linii EOL.
Przeznaczenie i zasada działania
Czujki magnetyczne są podstawowymi urządzeniami ochrony obwodowej, służącymi do zabezpieczania drzwi, okien i podobnych elementów przed otwarciem. Czujka S-4 BR montowana jest powierzchniowo – przykręcana bezpośrednio do ramy okiennej lub futryny. W skład zestawu wchodzi kontaktron (czujnik magnetyczny) oraz współpracujący z nim magnes. W stanie normalnym (zamkniętym) obwód jest zwarty; po oddaleniu magnesu od kontaktronu na odległość przekraczającą 28 mm następuje rozwarcie styków, co jest rejestrowane jako naruszenie strefy.
Budowa i cechy konstrukcyjne
Obudowa czujnika kontaktronowego ma wymiary 58,5 × 16,5 × 15,2 mm, natomiast obudowa magnesu to 58,5 × 14,7 × 8,3 mm. Do zestawu dołączono podkładki dystansowe: pod kontaktron (58,5 × 16,5 × 3,3 mm) oraz pod magnes (58,5 × 14,7 × 3 mm), które ułatwiają prawidłowe ustawienie elementów na nierównych powierzchniach. Masa całego urządzenia wynosi 24 g.
Styki kontaktronu wykonane są z rutenu (Ru), co zapewnia niską oporność przejściową na poziomie 0,15 Ω oraz wysoką trwałość mechaniczną i elektryczną. Minimalna liczba przełączeń przy obciążeniu 20 V / 20 mA wynosi 360 000 cykli. Odległość zamknięcia styków kontaktronu to 18 mm, a odległość otwarcia – 28 mm. Czujka wyposażona jest w styk sabotażowy oraz dodatkowy zacisk M, który umożliwia wygodne podłączenie rezystora końca linii (EOL).
Parametry elektryczne i środowiskowe
- Maksymalne napięcie przełączalne kontaktronu: 20 V DC
- Maksymalny prąd przełączalny: 20 mA
- Oporność przejściowa: 0,15 Ω
- Materiał stykowy: Ru (Ruten)
- Min. liczba przełączeń (20 V / 20 mA): 360 000
- Odległość zamknięcia styków: 18 mm
- Odległość otwarcia styków: 28 mm
- Zakres temperatur pracy: –30…+55 °C
- Maksymalna wilgotność: 93 ±3%
- Wymiary obudowy (czujnik): 58,5 × 16,5 × 15,2 mm
- Wymiary obudowy (magnes): 58,5 × 14,7 × 8,3 mm
- Wymiary podkładki dystansowej (kontaktron): 58,5 × 16,5 × 3,3 mm
- Wymiary podkładki dystansowej (magnes): 58,5 × 14,7 × 3 mm
- Masa: 24 g
S-4 BR jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący. Czujka S-4 BR spełnia wymogi Grade 2 określone przez normę EN 50131-1 oraz EN 50131-2-6 .
Zgodność z normami i wersje kolorystyczne
Urządzenie dostępne jest w trzech wersjach kolorystycznych: białej ( S-4 ), brązowej ( S-4 BR ) oraz ciemnoszarej ( S-4 DG ).
