S-4 DG

Czujka magnetyczna S-4 DG przeznaczona jest do ochrony obwodowej drzwi i okien. Reaguje na oddalenie dwóch części – kontaktronu i magnesu – co powoduje rozwarcie obwodu i sygnalizację naruszenia. Montaż odbywa się powierzchniowo przez przykręcenie do ramy okiennej lub futryny. Urządzenie spełnia wymogi Grade 2 określone przez normy EN 50131-1 oraz EN 50131-2-6.

Przeznaczenie i zasada działania

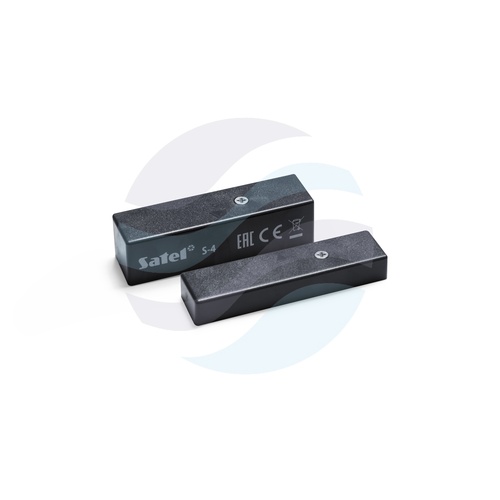

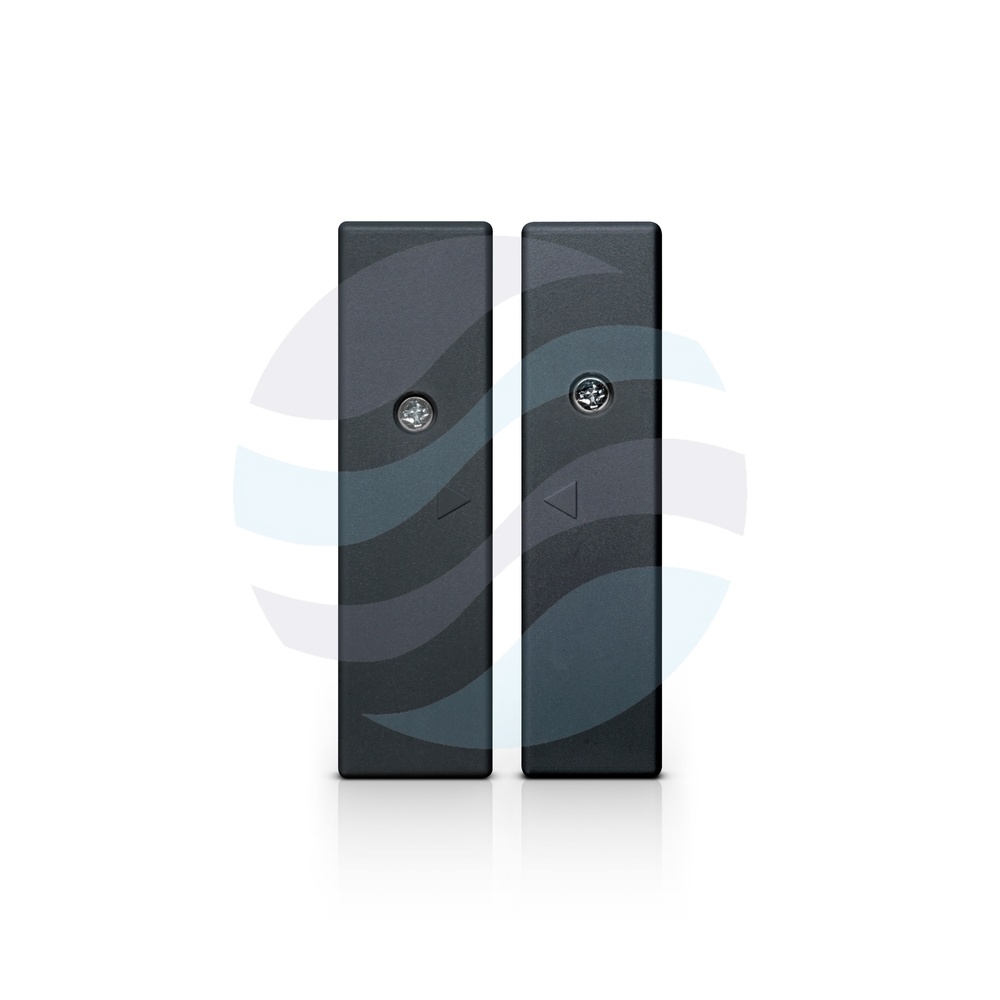

Czujka S-4 DG składa się z dwóch niezależnych elementów: czujnika kontaktronowego (magnetycznego) oraz magnesu stałego. W stanie zamkniętym (skrzydło okna/drzwi domknięte) obwód czujnika jest zwarty. Oddalenie magnesu od kontaktronu na odległość większą niż 28 mm powoduje rozwarcie styków, co jest rejestrowane jako naruszenie ochrony. Rozwiązanie to pozwala na niezawodne wykrywanie otwarcia zabezpieczanej przegrody.

Budowa i wyposażenie dodatkowe

Obudowa kontaktronu ma wymiary 58,5 × 16,5 × 15,2 mm, natomiast obudowa magnesu to 58,5 × 14,7 × 8,3 mm. Czujka wyposażona jest w styk sabotażowy (antysabotażowy) oraz dodatkowy zacisk M, który ułatwia montaż rezystora końca linii (EOL) bezpośrednio w obudowie. Dostępne są podkładki dystansowe: pod kontaktron (58,5 × 16,5 × 3,3 mm) oraz pod magnes (58,5 × 14,7 × 3 mm), które umożliwiają precyzyjne wypoziomowanie elementów na nierównych powierzchniach (w zestawie lub opcjonalnie – sprawdź w specyfikacji).

Parametry techniczne kontaktronu

• Parametr: Wartość
• Maksymalne napięcie przełączalne: 20 V DC
• Maksymalny prąd przełączalny: 20 mA
• Oporność przejściowa: 0,15 Ω
• Materiał stykowy: Ru (Ruten)
• Min. liczba przełączeń (20 V / 20 mA): 360 000
• Odległość zamknięcia styków: 18 mm
• Odległość otwarcia styków: 28 mm

Zastosowanie rutenu jako materiału stykowego zapewnia wysoką odporność na zużycie i stabilną rezystancję przejściową przez cały okres eksploatacji. Deklarowana trwałość 360 000 cykli przy pełnym obciążeniu gwarantuje długą żywotność w systemach alarmowych i automatyce.

Warunki środowiskowe i kompatybilność

• Zakres temperatur pracy: –30 … +55 °C
• Maksymalna wilgotność: 93 ±3%
• Masa: 24 g

Czujka S-4 DG jest przystosowana do współpracy z centralami alarmowymi z wejściami typu NC (normalnie zamknięte) oraz może być stosowana jako element sterujący w systemach automatyki budynkowej. Spełnienie wymogów Grade 2 według EN 50131-1 oraz EN 50131-2-6 potwierdza jej przydatność w profesjonalnych instalacjach SSWiN.

Wersje kolorystyczne

Urządzenie dostępne jest w trzech wariantach kolorystycznych: biały (S-4), brązowy (S-4 BR) oraz ciemnoszary (S-4 DG). Wszystkie wersje posiadają identyczne parametry techniczne i funkcjonalne – różnica dotyczy wyłącznie koloru obudowy, co ułatwia dopasowanie do stolarki okiennej i drzwiowej.
