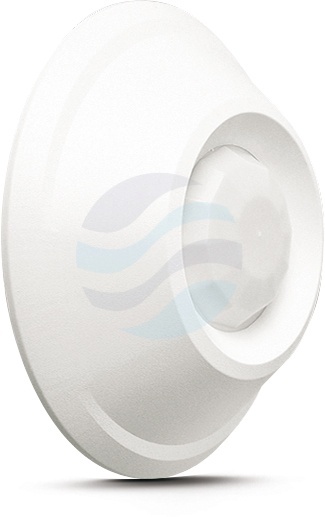

AQUA Ring S

Cyfrowa pasywna czujka podczerwieni w owalnej obudowie, przeznaczona do montażu sufitowego. AQUA Ring S została zaprojektowana z myślą o miejscach, w których standardowy montaż na ścianie jest utrudniony lub niemożliwy – np. w pomieszczeniach z całkowicie przeszklonymi ścianami lub witrynami. Dzięki konstrukcji sufitowej czujka skutecznie chroni duży obszar, co czyni ją odpowiednią także do przestronnych hal i magazynów.

Urządzenie wyposażono w podwójny pyroelement oraz cyfrowy algorytm detekcji ruchu, co przekłada się na wysoką odporność na zakłócenia i redukcję fałszywych alarmów. Trzystopniowa regulacja czułości pozwala dostosować pracę czujki do specyfiki chronionego obiektu. AQUA Ring S zasilana jest napięciem 24 V DC lub AC, co oznacza, że przeznaczona jest do instalacji w systemach działających na tym napięciu (innym niż standardowe 12 V).

Przeznaczenie i montaż

Owalna obudowa czujki została zaprojektowana do montażu na suficie. Rozwiązanie to sprawdza się w miejscach, gdzie montaż ścienny jest niemożliwy (przeszklone ściany, witryny) oraz w pomieszczeniach o dużej powierzchni, ponieważ geometria detekcji pozwala na ochronę rozległego obszaru.

Przy montażu na wysokości 2,4 m czujka chroni obszar 36 m², a przy 3,7 m – aż 80 m², co odpowiada powierzchni małego mieszkania.

• Zalecana wysokość montażu: od 2,2 do 4,5 m
• Wymiary: ø97 × 29 mm
• Masa: 64 g

Detekcja i odporność na fałszywe alarmy

Podstawą niezawodnej detekcji jest podwójny pyroelement współpracujący z cyfrowym algorytmem analizy ruchu. Czujka rejestruje ruch w zakresie prędkości 0,3…3 m/s, a czas sygnalizacji alarmu wynosi 2 s. Trzystopniowa regulacja czułości umożliwia precyzyjne dostrojenie do warunków panujących w obiekcie.

Funkcje bezpieczeństwa i automatyka budynkowa

AQUA Ring S wyposażono w funkcję prealarmu oraz styk sabotażowy chroniący przed otwarciem obudowy. Funkcja prealarmu może być wykorzystana do wcześniejszego ostrzegania przed naruszeniem strefy, np. w systemach antynapadowych. Oprócz podstawowego zadania, jakim jest wykrywanie naruszenia strefy, czujka może być wykorzystana w systemach automatyki budynkowej. Gdy system alarmowy nie jest załączony, może sterować np. zapaleniem świateł lub otwarciem/zamknięciem drzwi.

Dane techniczne i zasilanie

• Zasilanie: 24 V DC lub AC
• Maksymalny pobór prądu (24 V AC ±10%): 27 mA
• Maksymalny pobór prądu (24 V DC ±10%): 14 mA
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 27 V AC/DC
• Wykrywalna prędkość ruchu: 0,3…3 m/s
• Czas sygnalizacji alarmu: 2 s

• Zakres temperatur pracy: –30…+55 °C
• Maksymalna wilgotność: 93 ± 3%
• Klasa środowiskowa wg EN50130-5: II
