WIRE 128

Centrala alarmowa WIRE 128 przeznaczona jest do zabezpieczania obiektów takich jak mieszkania, domy jednorodzinne, segmenty w zabudowie szeregowej oraz niewielkie obiekty komercyjne (np. biura). Umożliwia realizację systemu przewodowego obejmującego maksymalnie 128 urządzeń.

Przeznaczenie i zgodność z normami

Centrala WIRE 128 została zaprojektowana do ochrony mieszkań, domów jednorodzinnych, segmentów w zabudowie szeregowej oraz niewielkich obiektów komercyjnych. Urządzenie spełnia wymagania klasy środowiskowej II wg EN50130-5, co oznacza możliwość pracy w zakresie temperatur od -10°C do +55°C oraz przy maksymalnej wilgotności 93±3%.

Budowa i architektura systemu

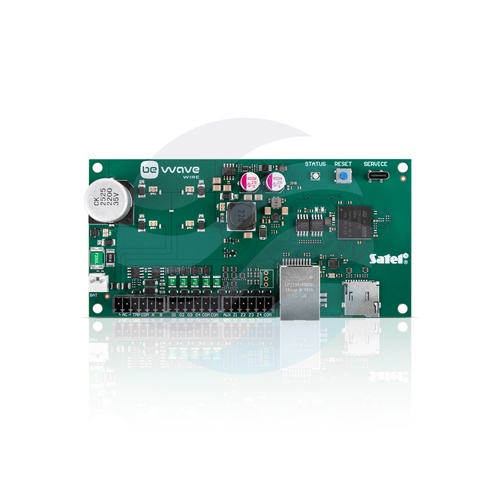

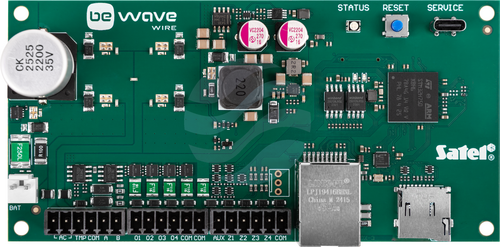

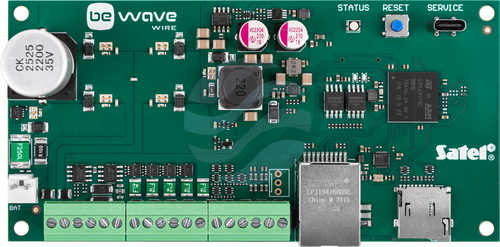

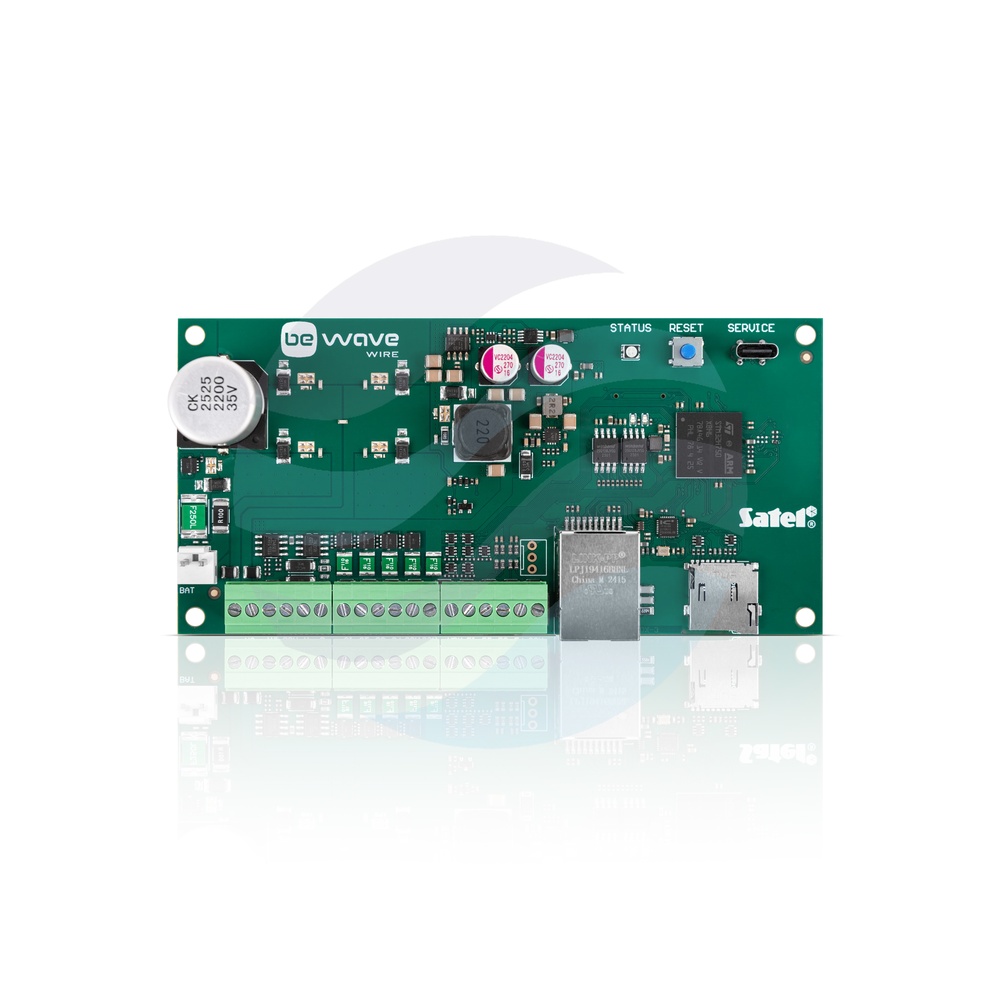

Płyta centrali wyposażona jest w 4 wejścia i 4 wyjścia przewodowe, z możliwością rozbudowy za pomocą modułów rozszerzeń. Centrala posiada magistralę komunikacyjną SATEL BUS (RS-485), do której można podłączyć do 32 urządzeń, takich jak manipulatory, czytniki kart oraz czujki magistralowe typu BUS. Obsługuje również wirtualne urządzenia IP. Wszystkie urządzenia w systemie można przypisać do maksymalnie 50 pomieszczeń.

Funkcjonalność i automatyka budynkowa

Centrala obsługuje tryb czuwania pełnego oraz umożliwia skonfigurowanie do 9 trybów czuwania częściowego. Sceny i rutyny (do 100 łącznie) pozwalają na automatyzację działania systemu, w tym zarządzanie trybami czuwania oraz realizację funkcji automatyki budynkowej, takich jak sterowanie oświetleniem, ogrzewaniem, wentylacją, roletami i bramami.

Komunikacja i zarządzanie

Centrala wyposażona jest w ethernetowy moduł komunikacyjny. Umożliwia on obsługę systemu z poziomu aplikacji mobilnej BE WAVE, połączenie z oprogramowaniem konfiguracyjnym BE WAVE Soft oraz transmisję zdarzeń do stacji monitorowania.

Dane techniczne zasilania i wyjść

• Parametr: Wartość
• Napięcie zasilania: 18 V AC ±15%, 50-60 Hz
• Prąd wyjściowy zasilacza: 3 A
• Napięcie wyjściowe zasilacza: 12 V DC ±15%
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Prąd ładowania akumulatora: 400 mA
• Zalecany transformator: 40 VA
• Wyjścia O1...O4: 1 A / 12 V DC
• Wyjście AUX: 1 A / 12 V DC
• Maksymalny pobór prądu: 170 mA
• Pobór prądu w stanie gotowości: 120 mA
• Maksymalny pobór prądu z akumulatora: 140 mA
• Pobór prądu w stanie gotowości z akumulatora: 100 mA
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V

Dane techniczne (pozostałe)

• Wymiary płytki elektroniki: 138 x 69 mm
• Masa: 93 g
• Stopień zabezpieczenia wg EN 50131-1: Grade 2
• Klasa środowiskowa wg EN50130-5: II
• Zakres temperatur pracy: -10°C...+55°C
• Maksymalna wilgotność: 93±3%
• Obsługiwane karty pamięci: microSD, micro SDHC
• Wybór konfiguracji wejść: EOL, 2EOL, 3EOL
