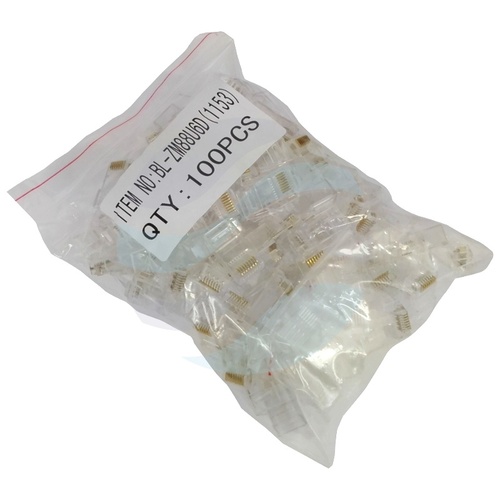

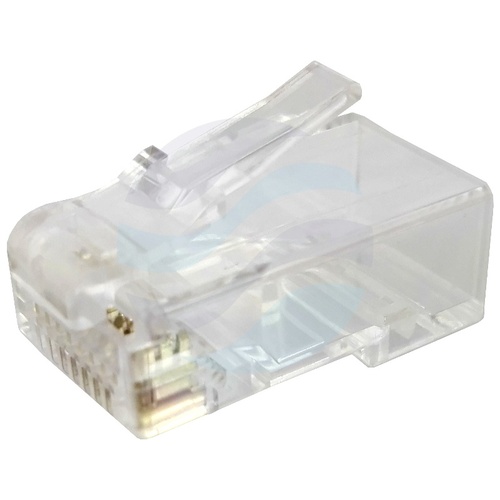

Złącze modularne kategorii 6 do instalacji na kablu typu drut

Złącze modularne RJ45 stanowi podstawowy element każdej sieci strukturalnej, umożliwiając tworzenie niezawodnych połączeń punkt-punkt. Prezentowany model przeznaczony jest do montażu na przewodach typu drut (solid core), które są standardem w instalacjach stałych, prowadzonych w kanałach kablowych, listwach przypodłogowych czy sufitach podwieszanych. Jego konstrukcja gwarantuje stabilne połączenie elektryczne, kluczowe dla utrzymania wysokiej przepustowości sieci.

Złącze spełnia wymagania kategorii 6 (klasy E), co pozwala na budowę segmentów sieciowych o przepustowości do 1 Gb/s na odległościach do 100 metrów oraz wsparcie aplikacji 10GBASE-T na krótszych dystansach. Solidna, poliwęglanowa obudowa zapewnia mechaniczną ochronę styków, a odpowiednia technologia ich wykonania wpływa na trwałość i niską impedancję połączenia.

Konstrukcja i trwałość

Kluczową cechą złącza jest jego wytrzymałość mechaniczna i elektryczna. Obudowa wykonana z poliwęglanu spełnia normę palności UL94, co podnosi bezpieczeństwo instalacji. Same styki, wykonane z fosforobrązu i pokryte warstwą złota, charakteryzują się niską i stabilną opornością, minimalizując straty sygnału. Konstrukcja gwarantuje zachowanie parametrów transmisyjnych przez ponad 700 cykli podłączania i odłączania wtyku, co przekłada się na długą żywotność w miejscach o średniej intensywności użytkowania.

Montaż i kompatybilność

Złącze jest zaprojektowane do montażu na nieekranowanych kablach U/UTP kategorii 6 za pomocą dedykowanej zaciskarki. Przeznaczenie do kabli typu drut (z pojedynczym, sztywnym przewodnikiem) sprawia, że jest to rozwiązanie optymalne dla instalacji stałych, gdzie trwałość i parametry elektryczne mają priorytet nad elastycznością. Szeroki zakres dopuszczalnych temperatur pracy pozwala na stosowanie go w nieogrzewanych pomieszczeniach technicznych lub na zewnątrz budynków, pod warunkiem zapewnienia odpowiedniej ochrony mechanicznej.

Parametry techniczne

• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Nie
• Rodzaj: narzędziowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce

Złącza te znajdują zastosowanie przede wszystkim w profesjonalnych instalacjach strukturalnych budynków biurowych, centrach danych, obiektach przemysłowych oraz w inteligentnych budynkach (SMART). Są niezbędne do zakończenia pojedynczych linii kablowych prowadzonych z szafy rack do gniazd abonenckich na stanowiskach pracy. Ich parametry pozwalają na tworzenie niezawodnej infrastruktury dla sieci komputerowych, systemów telefonicznych VoIP, a także transmisji danych dla systemów monitoringu IP czy kontroli dostępu. Odporność na szeroki zakres temperatur umożliwia także ich wykorzystanie w nieklimatyzowanych punktach dystrybucyjnych lub w przejściowych pomieszczeniach technicznych.
