Hikvision DS-2CD3146G3-LISU(Y) (2.8mm) Kamera IP 4Mpix kopułowa 2.8mm, 0.0001lux, F1.0, DarkFighter 2.0, Smart Hybrid Light, HIK AI-ISP, IP67, IK10, WDR 130dB, IR/LED 40m, mSD do 512GB, AI, mikrofon

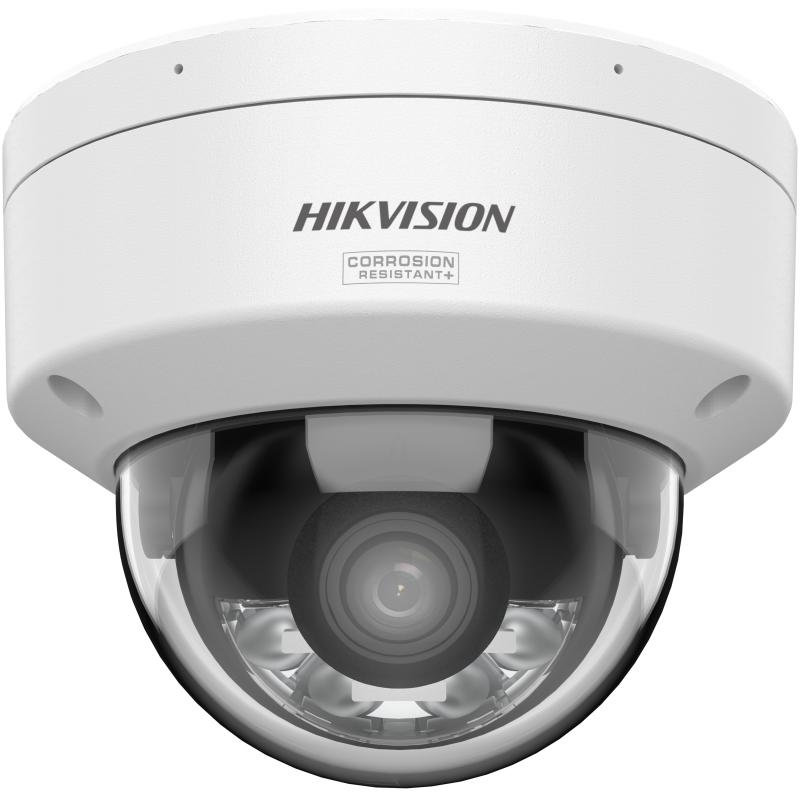

4 MP Dual Illumination Fixed Mini Dome Network Camera
Kamera sieciowa typu mini kopuła 4 MP Dual Illumination to kompaktowe urządzenie przeznaczone do profesjonalnego monitorowania wizyjnego. Zastosowanie zaawansowanego przetwornika CMOS 1/1,8" oraz obiektywu o stałej ogniskowej i dużej jasności F1.0 gwarantuje wysoką jakość obrazu w rozdzielczości 2688 × 1520 pikseli, nawet w bardzo słabych warunkach oświetleniowych.
Model wyróżnia się hybrydowym systemem doświetlania, łączącym diody IR oraz białe światło LED, co umożliwia uzyskanie kolorowego obrazu nocą. Wbudowany moduł obliczeniowy o mocy 1,5 TOPS wspiera analitykę opartą na głębokim uczeniu, pozwalając na precyzyjną detekcję osób i pojazdów. Kamera oferuje szerokie możliwości integracji dzięki wsparciu protokołów ONVIF oraz otwartej platformie programistycznej HEOP 2.0.
Jakość obrazu i obiektyw
Sercem systemu jest przetwornik CMOS 1/1,8" z progresywnym skanowaniem, zapewniający rozdzielczość 4 MP. Minimalne oświetlenie na poziomie 0,0001 luksa przy otworze przysłony F1.0 i włączonym wzmocnieniu AGC pozwala na rejestrację użytecznego obrazu w niemal całkowitej ciemności. Kamera jest wyposażona w obiektyw stałoogniskowy z mocowaniem M16, dostępny w wersjach 2,8 mm i 4 mm, oferujący odpowiednio kąt widzenia poziomy 111,1° lub 95,2°.
System Depth of Field (głębia ostrości) zapewnia ostry obraz od 2,5 metra do nieskończoności dla obiektywu 2,8 mm oraz od 3,1 metra dla wersji 4 mm. Wskaźnik DORI precyzyjnie określa zasięgi detekcji, obserwacji, rozpoznania i identyfikacji obiektów, co jest kluczowe przy projektowaniu systemu. Funkcje poprawy obrazu, takie jak WDR 130 dB, cyfrowa redukcja szumów 3D DNR czy korekcja dystorsji, dostarczają wyraźny i szczegółowy materiał wizyjny w każdych warunkach.
Inteligentne doświetlanie i analityka
Technologia Dual Illumination łączy podczerwień (850 nm) z białym światłem LED w jeden, inteligentnie sterowany system. Zasięg doświetlania sięga 40 metrów. Algorytm Smart Supplement Light automatycznie dobiera rodzaj i intensywność światła w zależności od sceny, minimalizując prześwietlenia bliskich obiektów i zapewniając naturalny, kolorowy obraz nocą, tam gdzie jest to wymagane.
Moc obliczeniowa 1,5 TOPS, dedykowana pamięć Smart RAM 450 MB oraz pamięć eMMC 2 GB tworzą platformę dla zaawansowanej analityki na krawędzi sieci. Kamera wykonuje lokalnie detekcję twarzy, liczenie osób oraz funkcje ochrony perymetrycznej, takie jak przekroczenie linii, wtargnięcie czy wejście/wyjście z obszaru, z filtrowaniem alarmów wyłącznie dla osób lub pojazdów. Obsługa popularnych frameworków głębokiego uczenia, w tym Caffe, PyTorch i TensorFlow, otwiera możliwości wdrożenia niestandardowych algorytmów.
Łączność, zasilanie i konstrukcja
Urządzenie posiada jeden port Ethernet RJ45 10/100 Mbps z obsługą zasilania PoE zgodnego ze standardem IEEE 802.3af, Class 3. Alternatywnie można zastosować zasilanie zewnętrzne 12 VDC. Solidna, metalowa obudowa z stopu aluminium jest odporna na uderzenia (IK10) oraz pył i wodę (IP67). Dodatkowa certyfikacja antykorozyjna -Y (NEMA 4X) pozwala na stosowanie kamery w wymagających środowiskach zewnętrznych.
Elastyczność instalacji zapewnia mechanizm regulacji kąta patrzenia: obrót w poziomie (pan) 0°–355°, pochylenie (tilt) 0°–75° oraz rotacja 0°–355°. Kamera wyposażona jest w gniazdo na kartę microSD o pojemności do 512 GB, wejście/wyjście audio, port alarmowy oraz przycisk reset. Obsługa klientów odbywa się poprzez bezpluginowe przeglądarki internetowe lub dedykowane oprogramowanie iVMS-4200 i Hik-Connect.
Parametry techniczne
- Przetwornik obrazu: 1/1,8" Progressive Scan CMOS
- Maksymalna rozdzielczość: 2688 × 1520
- Minimalne oświetlenie: Kolor: 0,0001 Lux @ (F1.0, AGC ON), 0 Lux z doświetlaniem
- Czas migawki: 1 s do 1/100 000 s
- Dzień/noc: Filtr IR cut
- Regulacja kąta: Pan: 0° do 355°, tilt: 0° do 75°, rotate: 0° do 355°
- Typ obiektywu: Obiektyw stałoogniskowy, opcje 2,8 mm i 4 mm
- Ogniskowa i kąt widzenia: 2,8 mm, kąt widzenia poziomy 111,1°, pionowy 57,6°, diagonalny 138,5°. 4 mm, kąt widzenia poziomy 95,2°, pionowy 48,3°, diagonalny 117,4°
- Mocowanie obiektywu: M16
- Typ przysłony: Stała
- Przysłona: F1.0
- Głębia ostrości: 2,8 mm: 2,5 m do ∞. 4 mm: 3,1 m do ∞
- DORI: 2,8 mm: D: 61 m, O: 24 m, R: 12 m, I: 6 m. 4 mm: D: 75 m, O: 30 m, R: 15 m, I: 7 m
- Typ doświetlania: IR, białe światło
- Zasięg doświetlania: Do 40 m
- Inteligentne doświetlanie: Tak
- Długość fali IR: 850 nm
- Zasoby otwarte: Pamięć: 60 MB, Smart RAM: 450 MB, eMMC: 2 GB
- Moc obliczeniowa: 1,5 TOPS
- Możliwości otwarte: HEOP 2.0 OpendevSDK
- Struktura głębokiego uczenia: Caffe, PyTorch, TensorFlow, PaddlePaddle, ONNX
- Język programowania: C, C++
- Strumień główny: 50 Hz: 25 kl./s (2688 × 1520). 60 Hz: 30 kl./s (2688 × 1520). 50 Hz: 50 kl./s (1920 × 1080, 1280 × 720). 60 Hz: 60 kl./s (1920 × 1080, 1280 × 720)
- Strumień pomocniczy: 50 Hz: 25 kl./s (1280 × 720, 640 × 480, 640 × 360). 60 Hz: 30 kl./s (1280 × 720, 640 × 480, 640 × 360)
- Strumień trzeci: 50 Hz: 10 kl./s (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360). 60 Hz: 10 kl./s (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360). *Strumień trzeci jest obsługiwany w określonych ustawieniach.
- Strumień czwarty: 50 Hz: 10 kl./s (1280 × 720, 640 × 480, 640 × 360). 60 Hz: 10 kl./s (1280 × 720, 640 × 480, 640 × 360). *Strumień czwarty jest obsługiwany w określonych ustawieniach.
- Kompresja wideo: Strumień główny: H.265/H.264/H.264+/H.265+. Strumień pomocniczy: H.265/H.264/MJPEG. Strumień trzeci: H.265/H.264. Strumień czwarty: H.265/H.264/MJPEG.
- Przepływność wideo: 32 Kbps do 8 Mbps
- Typ H.264: Baseline Profile, Main Profile, High Profile
- Typ H.265: Main Profile
- Sterowanie przepływnością: CBR, VBR
- Skalowalne kodowanie wideo (SVC): Kodowanie H.264 i H.265
- Obszar zainteresowania (ROI): 5 stałych obszarów dla strumienia głównego i pomocniczego
- e-PTZ: Obsługa ustawień Patrol i Auto Tracking
- Typ audio: Dźwięk mono
- Przepływność audio: 64 Kbps (G.711ulaw/G.711alaw)/16 Kbps (G.722.1)/16 Kbps (G.726)/32 do 192 Kbps (MP2L2)/8 do 320 Kbps (MP3)/16 do 64 Kbps (AAC-LC)
- Kompresja audio: G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC
- Częstotliwość próbkowania audio: 8 kHz/16 kHz/32 kHz/48 kHz
- Filtrowanie szumów otoczenia: Tak
- Protokoły: TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv4, IPv6, UDP, Bonjour, SSL/TLS, PPPoE, SNMP, WebSocket, WebSockets, SRTP, SFTP
- Jednoczesny podgląd na żywo: Do 6 kanałów
- API: ONVIF (Profile S, Profile G, Profile T), ISAPI, SDK, ISUP
- Użytkownicy/hosty: Do 32 użytkowników. 3 poziomy użytkowników: administrator, operator, użytkownik.
- Bezpieczeństwo: Ochrona hasłem, złożone hasło, szyfrowanie HTTPS, uwierzytelnianie 802.1X (EAP-TLS, EAP-LEAP, EAP-MD5), znak wodny, filtr adresów IP, uwierzytelnianie podstawowe i digest dla HTTP/HTTPS, uwierzytelnianie WSSE i digest dla Open Network Video Interface, RTP/RTSP przez HTTPS, ustawienia limitu czasu sterowania, dziennik audytu bezpieczeństwa, TLS 1.1/1.2/1.3, uwierzytelnianie hosta (adres MAC)
- Przechowywanie w sieci: NAS (NFS, SMB/CIFS), Auto Network Replenishment (ANR)
- Klient: iVMS-4200, Hik-Connect, Hik-Central
- Przeglądarka internetowa: Podgląd na żywo bez wtyczek: Chrome 91+, Firefox 88+, Edge 91+, Safari 13+. Usługa lokalna: Chrome 91+, Firefox 88+, Edge 91+.
- Przełączanie parametrów obrazu: Tak
- Ustawienia obrazu: Tryb obrotu, nasycenie, jasność, kontrast, wyrazistość, wzmocnienie, balans bieli, regulowane przez oprogramowanie klienckie lub przeglądarkę internetową
- Przełączanie dzień/noc: Dzień, noc, auto, harmonogram
- Ulepszanie obrazu: BLC, HLC, 3D DNR, korekcja dystorsji, usuwanie mgły
- SNR: ≥ 52 dB
- Szeroki zakres dynamiczny (WDR): 130 dB
- Stabilizacja obrazu: EIS
- Maska prywatności: 8 programowalnych, wielokątnych masek prywatności
- Interfejs Ethernet: 1 port Ethernet RJ 10 M/100 M z autonegocjacją
- Pamięć wbudowana: Wbudowany slot na kartę pamięci, obsługa kart microSD/microSDHC/microSDXC, do 512 GB
- Audio: Wbudowany mikrofon: Szyk podwójnego mikrofonu. 1 wejście (line in), blok dwużyłowy, maks. amplituda wejściowa: 3,3 Vpp, impedancja wejściowa: 4,7 KΩ, typ interfejsu: niezrównoważony. 1 wyjście (line out), blok dwużyłowy, maks. amplituda wyjściowa: 3,3 Vpp, impedancja wyjściowa: 100 Ω, typ interfejsu: niezrównoważony.
- Alarm: 1 wejście, 1 wyjście (max. 12 VDC, 30 mA)
- Przycisk reset: Tak
- Wyjście zasilania: 12 VDC, max. 100 mA
- Zdarzenia podstawowe: Wykrywanie ruchu (obsługa wyzwalania alarmu przez określone typy obiektów (osoba i pojazd)), alarm manipulacji wideo, wyjątek
- Powiazania: Wysłanie na FTP/NAS/kartę pamięci, powiadomienie centrum monitorowania, wyzwolenie nagrywania, wyzwolenie przechwytywania, wysłanie e-maila, wyzwolenie wyjścia alarmowego
- Zdarzenia inteligentne: Wykrywanie zmiany sceny, wykrywanie wyjątku audio, wykrywanie rozogniskowania
- Przechwytywanie twarzy: Tak
- Liczenie osób: Tak
- Ochrona perymetryczna: Przekroczenie linii, wtargnięcie, wejście do obszaru, wyjście z obszaru. Obsługa wyzwalania alarmu przez określone typy obiektów (osoba i pojazd).
- Zasilanie: 12 VDC ± 25%, 0,8 A, max. 9,6 W, wtyk współosiowy Ø5,5 mm, ochrona przed odwrotną polaryzacją. PoE: IEEE 802.3af, Class 3, max. 11 W
- Materiał: Podstawa: stop aluminium, pokrywa: stop aluminium
- Wymiary: Ø121,5 mm × 97,6 mm (Ø4,8" × 3,8")
- Wymiary opakowania: 234 mm × 120 mm × 117 mm (9,2" × 4,7" × 4,6")
- Waga: ok. 630 g (1,4 lb)
- Waga z opakowaniem: ok. 880 g (2,0 lb)
- Warunki przechowywania: -30 °C do 60 °C (-22 °F do 140 °F). Wilgotność 95% lub mniej (bez kondensacji)
- Warunki uruchomienia i pracy: -30 °C do 60 °C (-22 °F do 140 °F). Wilgotność 95% lub mniej (bez kondensacji)
- Funkcje ogólne: Heartbeat, lustro, dziennik błysków, reset hasła przez e-mail, licznik pikseli, anti-banding
- Język: 33 języki: angielski, rosyjski, estoński, bułgarski, węgierski, grecki, niemiecki, włoski, czeski, słowacki, francuski, polski, holenderski, portugalski, hiszpański, rumuński, duński, szwedzki, norweski, fiński, chorwacki, słoweński, serbski, turecki, koreański, chiński tradycyjny, tajski, wietnamski, japoński, łotewski, litewski, portugalski (Brazylia), ukraiński
- EMC: CE-EMC: EN 55032:2015+A1:2020, EN 50130-4:2011+A1:2014, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021. RCM: AS/NZS CISPR 32: 2015. IC: ICES-003: Issue 7. KC: KN32: 2015, KN35: 2015.
- Bezpieczeństwo: CB: IEC 62368-1: 2014+A11. CE-LVD: EN 62368-1: 2014/A11: 2017.
- Środowisko: CE-RoHS: 2011/65/EU. WEEE: 2012/19/EU. Reach: Rozporządzenie (WE) nr 1907/2006.
- Ochrona: IP67: IEC 60529-2013. IK10: IEC 62262:2002.
- Ochrona antykorozyjna: -Y: NEMA 4X (NEMA 250-2018)
Zastosowanie w praktyce
Kamera 4 MP Dual Illumination znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna obserwacja przy ograniczonym świetle, a jednocześnie pożądany jest dyskretny, kompaktowy wygląd. Doskonale sprawdza się w monitorowaniu wejść do budynków mieszkalnych i biurowych, korytarzy, recepcji oraz małych sklepów. Hybrydowe doświetlanie pozwala na uzyskanie kolorowego obrazu na podjeździe lub parkingu, co może być kluczowe dla identyfikacji pojazdów.
Wysoka odporność na warunki atmosferyczne (IP67, IK10, NEMA 4X) oraz szeroki zakres temperatur pracy umożliwiają montaż na zewnątrz – pod okapami, przy wejściach do garaży lub na elewacjach budynków w środowiskach nadmorskich lub przemysłowych. Wbudowana analityka, taka jak liczenie osób, pozwala na monitorowanie obłożenia pomieszczeń, a funkcje ochrony perymetrycznej skutecznie zabezpieczają ogrodzone tereny przed nieautoryzowanym dostępem, generując alarmy wyłącznie dla ludzi, co redukuje liczbę fałszywych powiadomień.
