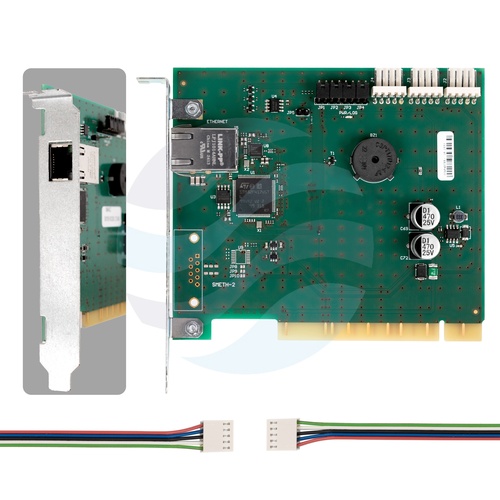

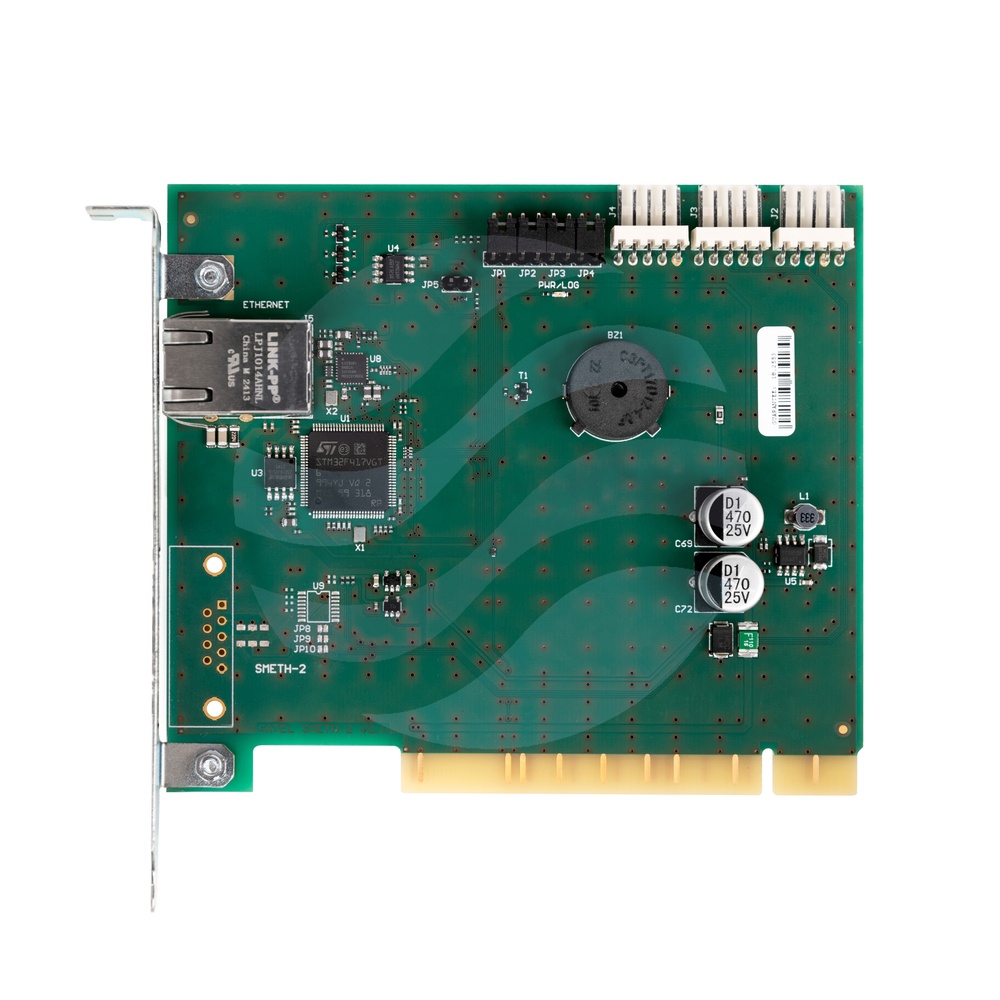

STAM-1 RE – karta ethernetowa rozszerzająca do stacji monitorującej STAM-2

Przeznaczenie i rola w systemie

STAM-1 RE jest elementem składowym stacji monitorującej STAM-2, umożliwiającym organizację centrum dozoru nadzorującego stan podłączonych systemów alarmowych. Karta podłączana jest do karty podstawowej STAM-1 P lub STAM-1 PE, która odpowiada za komunikację z serwerem stacji. Dzięki temu rozwiązaniu stacja STAM-2 może odbierać zdarzenia z urządzeń końcowych za pośrednictwem sieci TCP/IP.

Konfiguracja sprzętowa i zasilanie

Karta STAM-1 RE może być zainstalowana w gnieździe PCI dowolnego komputera PC – z interfejsu PCI pobierane jest wyłącznie zasilanie. Dopuszczalne jest również stosowanie alternatywnych rozwiązań sprzętowych:

• montaż w obudowie STAM-BOX
• integracja ze stacją monitoringu wyposażoną w mikroserwer STAM-IRS

Komunikacja z serwerem stacji monitorującej odbywa się za pośrednictwem karty podstawowej, z którą STAM-1 RE łączy się przez złącze pinowe portu RS-232.

Interfejs sieciowy i adresacja IP

Każda karta STAM-1 RE wyposażona jest w gniazdo RJ-45 do podłączenia sieci Ethernet. Każda karta umożliwia przydzielenie stacji jednego adresu IP.

Obsługa abonentów i filtrowanie zdarzeń

Moduł obsługuje do 256 abonentów, wykorzystując filtrowanie napływających zdarzeń na podstawie adresów fizycznych MAC. Odebrane zdarzenia są buforowane w pamięci karty do momentu przesłania ich do stacji monitorującej. Dzięki temu zapobiega się utracie danych w przypadku chwilowych problemów z łącznością. Nad poprawnością pracy czuwają funkcje kontroli łączności z abonentami oraz kontroli łącza Ethernet, które na bieżąco weryfikują stan połączeń.

Parametry techniczne

• Typ produktu: karta ethernetowa rozszerzająca do stacji STAM-2
• Wymagana karta podstawowa: STAM-1 P lub STAM-1 PE
• Interfejs sieciowy: RJ-45 (Ethernet)
• Interfejs do karty podstawowej: złącze pinowe RS-232
• Maksymalna liczba abonentów: 256
• Filtrowanie zdarzeń: na podstawie adresów MAC
• Buforowanie zdarzeń: tak (pamięć wewnętrzna)
• Funkcje kontrolne: kontrola łączności z abonentami, kontrola łącza Ethernet
• Zasilanie: z gniazda PCI komputera PC (wyłącznie zasilanie)
• Alternatywne obudowy: STAM-BOX, stacja z mikroserwerem STAM-IRS

Przykładowe zastosowania

• Organizacja centrum dozoru monitorującego stan podłączonych systemów alarmowych
• Rozbudowa istniejącej stacji monitorującej STAM-2 o dodatkowe karty ethernetowe
• Monitorowanie systemów alarmowych przez sieć Ethernet i GPRS
