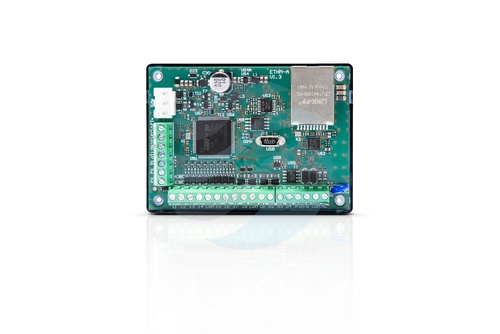

ETHM-A – uniwersalny moduł monitorujący

Wejścia i magistrala 1-Wire

Moduł wyposażono w 8 wejść, które można indywidualnie zaprogramować jako NO, NC lub analogowe. Umożliwia to współpracę zarówno z urządzeniami o wyjściach stykowych (NO/NC), jak i z czujnikami analogowymi lub przetwornikami cyfrowo-analogowymi.

Dodatkowym interfejsem jest magistrala cyfrowych czujników typu 1-Wire. Pozwala ona na podłączenie do 8 detektorów (np. temperatury) przy maksymalnej długości magistrali do 30 m. Dzięki temu ETHM-A może gromadzić i przesyłać w ramach IoT dane takie jak temperatura czy wilgotność.

Wyjścia i zdalne sterowanie

ETHM-A posiada 4 wyjścia tranzystorowe typu OC (50 mA / 12 V DC). Wyjściami można sterować zdalnie – za pomocą aplikacji mobilnej GX CONTROL, programu GX Soft (lokalnie lub przez Ethernet) oraz w ramach IoT. Istnieje także możliwość sterowania lokalnego poprzez stany 8 wejść modułu.

Dane techniczne

• Napięcie zasilania (±15%): 12 V DC
• Liczba wejść: 8
• Liczba wyjść typu OC: 4
• Wyjścia typu OC: 50 mA / 12 V DC
• Maks. napięcie na wejściu AC: 25 V AC
• Pobór prądu (gotowość): 60 mA
• Maksymalny pobór prądu: 80 mA
• Wymiary obudowy: 83 x 60 x 26 mm
• Masa: 76 g
• Zakres temperatur pracy: -10…+55 °C
• Maks. wilgotność: 93±3%
• Klasa środowiskowa (EN50130-5): II
• Protokoły komunikacyjne: MQTT, JSON, JSON/HTTP
• Konfiguracja: GX Soft – lokalnie USB / zdalnie Ethernet
• Reakcja progowa: Konfigurowalna reakcja na przekroczenie progów na wejściach analogowych z czujników 1-Wire
• Sterowanie wyjściami OC: GX CONTROL, GX Soft, IoT, lokalnie przez wejścia
• Powiadamianie: PUSH/E-mail

Zastosowania

• Monitorowanie i przesyłanie zdarzeń z systemu alarmowego (załączenie czuwania, alarm) do stacji monitorującej
• Zbieranie danych IoT – temperatura, wilgotność i inne z czujników 1-Wire
• Integracja z centralami alarmowymi poprzez dialer lub wyjścia centrali
• Praca autonomiczna w systemach automatyki budynkowej
