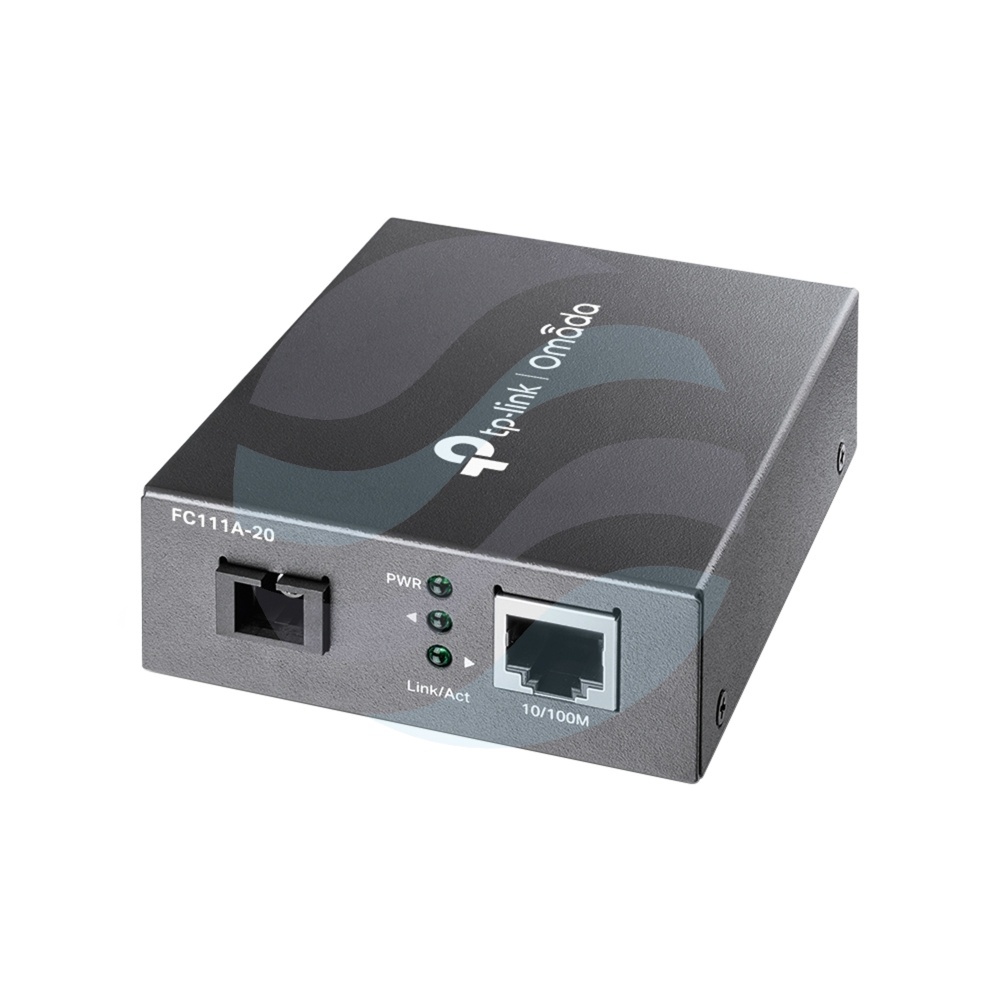

Media konwerter WDM TL-FC111A-20 – transmisja TX/RX na jednym włóknie

Media konwerter TL-FC111A-20 to urządzenie sieciowe umożliwiające przejście z okablowania miedzianego na światłowodowe w sieciach Ethernet 10/100 Mb/s. Jego kluczową cechą jest zastosowanie technologii Wavelength Division Multiplexing (WDM), która pozwala na pełnodupleksową komunikację wysyłania i odbierania danych przy użyciu tylko jednego włókna światłowodowego jednomodowego. Eliminuje to konieczność stosowania dwóch osobnych ścieżek światłowodowych dla każdego kierunku transmisji.

Urządzenie znajduje zastosowanie tam, gdzie konieczne jest wydłużenie zasięgu sieci poza standardowe 100 metrów dla kabla miedzianego, zapewniając łączność na odległościach do 20 kilometrów. Jego konstrukcja jest przeznaczona zarówno do zastosowań biurowych jako urządzenie wolnostojące, jak i do profesjonalnej instalacji w punktach dystrybucyjnych.

Zasada działania WDM na jednym włóknie

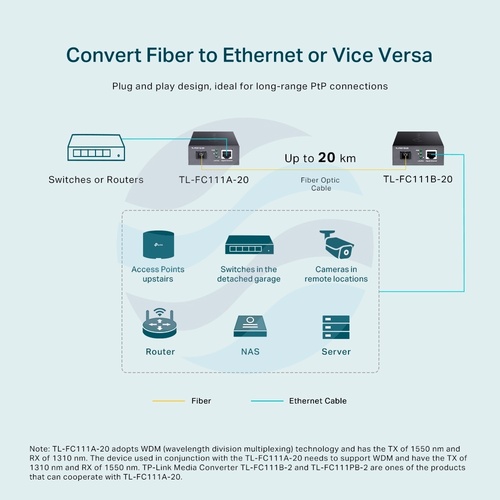

Technologia WDM wykorzystywana w tym konwerterze opiera się na transmisji sygnałów o dwóch różnych długościach fali świetlnej. Urządzenie TL-FC111A-20 nadaje dane na fali o długości 1550 nm, a odbiera sygnał na fali 1310 nm. Taka konfiguracja wymaga, aby zdalne urządzenie (np. kompatybilny konwerter TL-FC111B-20) działało w sposób komplementarny – nadawało na 1310 nm, a odbierało na 1550 nm. Dzięki tej metodzie dwie przeciwstawne strumienie danych mogą współistnieć w tym samym medium bez wzajemnych zakłóceń.

Funkcjonalność i integracja

Konwerter automatycznie negocjuje prędkość połączenia (10 lub 100 Mb/s) oraz tryb dupleksu na swoim miedzianym porcie RJ-45. Dodatkowo wyposażony jest w funkcję automatycznego krosowania MDI/MDI-X, co eliminuje potrzebę stosowania kabli krosowych lub przełączania trybu pracy przy podłączaniu do switchy, routerów lub kart sieciowych. Urządzenie może pracować jako jednostka wolnostojąca, ale także zostać zamontowane w dedykowanej szafie rack TP-Link, co ułatwia zarządzanie i organizację wielu urządzeń w szafie serwerowej.

Kluczowe parametry techniczne

• Standardy sieciowe: IEEE 802.3, IEEE 802.3u, IEEE 802.3x.
• Interfejs miedziany: 1 port RJ-45 10/100BASE-TX z auto-negocjacją i Auto MDI/MDIX.

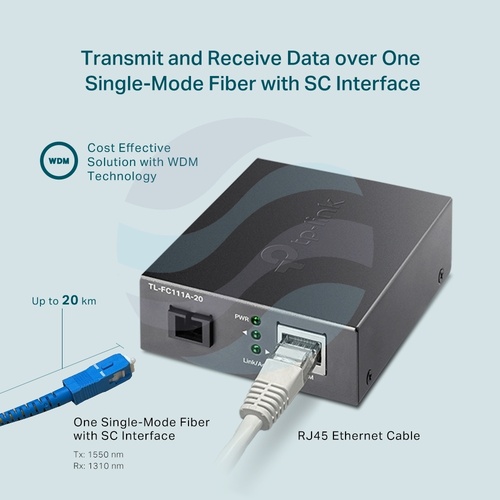

• Interfejs światłowodowy: 1 port SC (simplex) dla włókna jednomodowego (SMF).
• Technologia światłowodowa: WDM (Bidirectional) na jednym włóknie.
• Długości fal: Nadawanie (Tx): 1550 nm, Odbieranie (Rx): 1310 nm.
• Zasięg transmisji: Do 20 km.
• Zasilanie: Zewnętrzny zasilacz 5V DC.

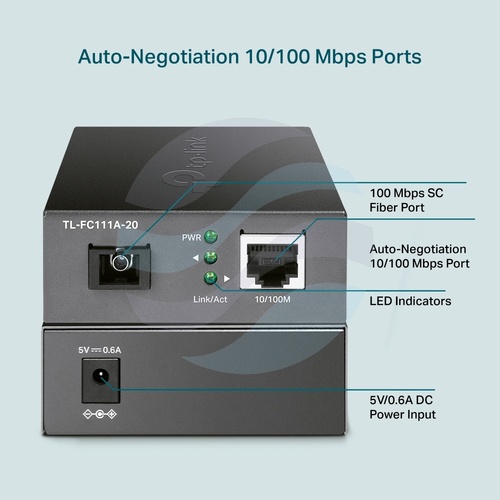

• Wskaźniki LED: Zasilanie (PWR), łącze światłowodowe (FX), łącze miedziane (TX/LNK), aktywność (TX_ACT).
• Tryb pracy: Pełny dupleks (Full-Duplex).
• Temperatura pracy: 0°C do 40°C.

Zastosowanie w praktyce

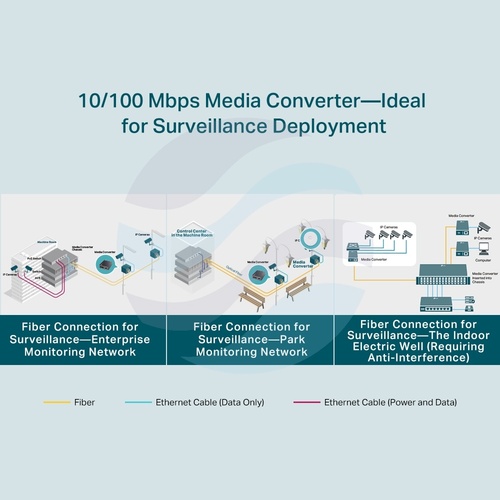

Konwerter TL-FC111A-20 efektywnie rozwiązuje problem łączenia segmentów sieci oddalonych od siebie. Typowym scenariuszem jest połączenie budynków w ramach kampusu, gdzie odległość przekracza 100 metrów, a istnieje tylko jedno dostępne włókno światłowodowe między lokalizacjami. Urządzenie pozwala na wykorzystanie tego jednego włókna do utworzenia transparentnego łącza Ethernet, łącząc np. switch w budynku A z punktem dostępowym w budynku B.

Sprawdza się także w modernizacji istniejących instalacji światłowodowych, które pierwotnie były zaprojektowane dla starszego sprzętu, lub tam, gdzie koszt i czas wdrożenia drugiego włókna są nieuzasadnione ekonomicznie. Dzięki niemu można szybko rozszerzyć sieć miedzianą o długodystansowe łącze światłowodowe, zachowując prostotę konfiguracji plug-and-play.
