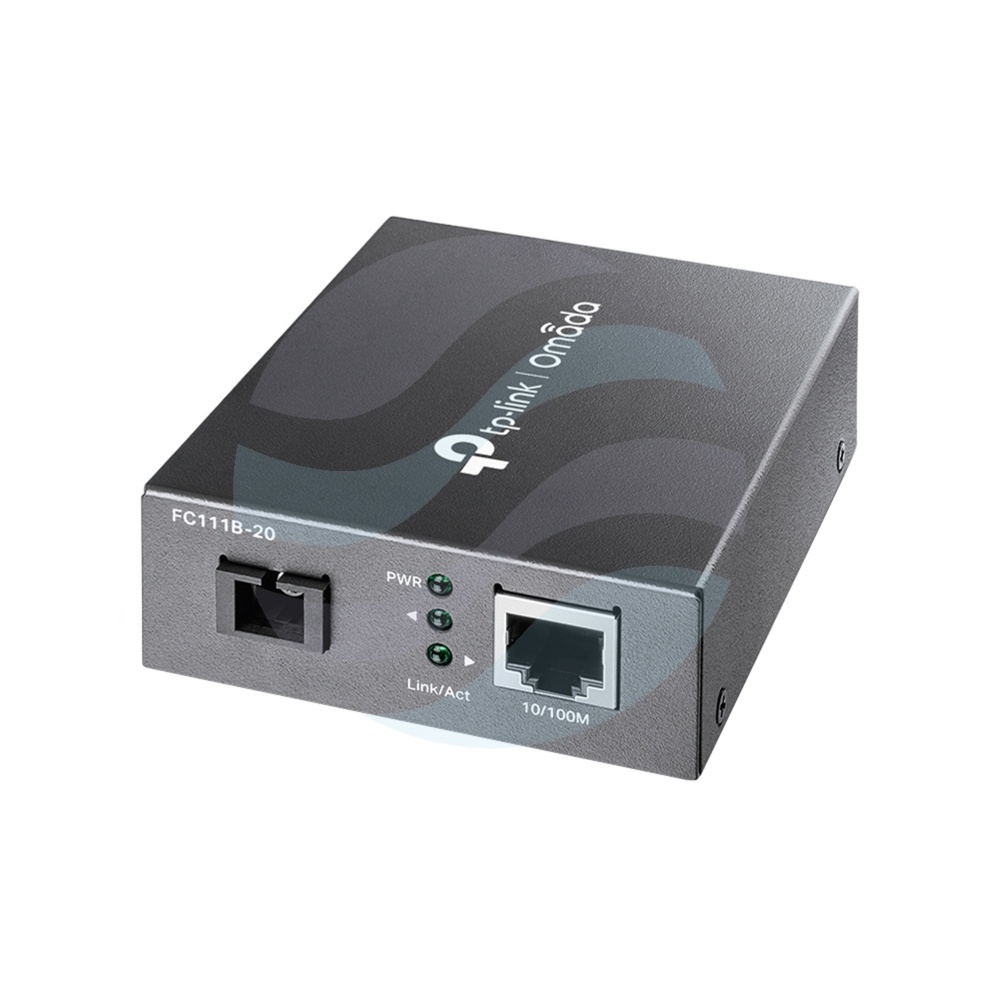

TP-Link TL-FC111B-20 Media konwerter WDM 10/100Mb/s, 1x RJ45, 1x SC singlemode 1310nm TX/1550nm RX, do 20km
Media konwerter WDM TL-FC111B-20 – transmisja danych po jednym włóknie światłowodowym
Media konwerter TL-FC111B-20 to urządzenie sieciowe umożliwiające konwersję sygnału elektrycznego z portu miedzianego 10/100BASE-TX na sygnał optyczny i odwrotnie. Jego kluczową cechą jest zastosowanie technologii Wavelength Division Multiplexing (WDM), która pozwala na pełnodupleksową komunikację przy użyciu tylko jednego włókna światłowodowego. Rozwiązanie to eliminuje potrzebę stosowania dwóch osobnych ścieżek optycznych do nadawania i odbioru, co przekłada się na bezpośrednie oszczędności w infrastrukturze kablowej.
Urządzenie sprawdza się w rozszerzaniu zasięgu sieci LAN, łączeniu zdalnych segmentów sieci lub integracji urządzeń z portami miedzianymi z istniejącą infrastrukturą światłowodową. Dzięki kompaktowej, wolnostojącej obudowie oraz opcji montażu w szafie rack, konwerter oferuje elastyczność wdrożenia w różnych środowiskach – od małych biur po większe instalacje telekomunikacyjne.
Zasada działania technologii WDM

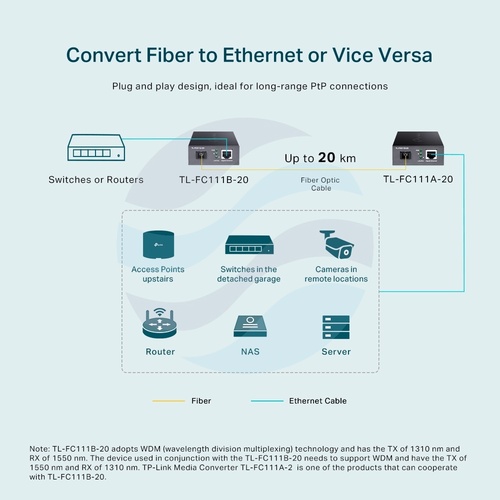

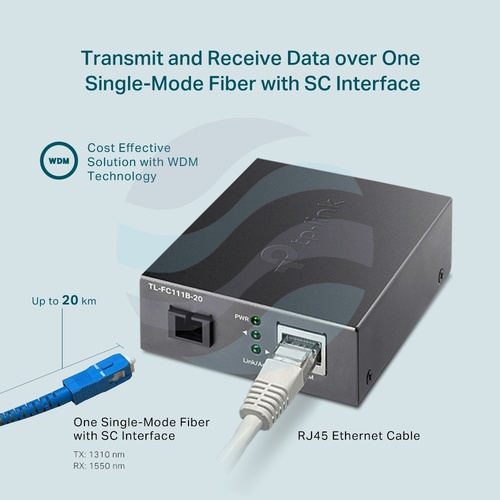

Konwerter TL-FC111B-20 wykorzystuje metodę WDM do jednoczesnego nadawania i odbioru danych przez pojedyncze włókno światłowodowe. Osiąga to poprzez przypisanie różnych długości fal świetlnych dla każdego kierunku transmisji. Urządzenie nadaje sygnał o długości fali 1310 nm, a odbiera sygnał o długości 1550 nm. Taka konfiguracja wymaga, aby urządzenie partnerskie po drugiej stronie łącza optycznego pracowało w odwrotnym trybie: nadawało na 1550 nm i odbierało na 1310 nm.
Zgodnym produktem, który spełnia ten warunek, jest konwerter TL-FC111A-20. To podejście pozwala zaoszczędzić około 50% kosztów związanych z okablowaniem światłowodowym, ponieważ zamiast dwóch włókien (jednego do nadawania, drugiego do odbioru) wymagane jest tylko jedno. Technologia zapewnia stabilną transmisję na dystansach typowych dla sieci metropolitanych i kampusowych.
Konstrukcja i funkcje dodatkowe

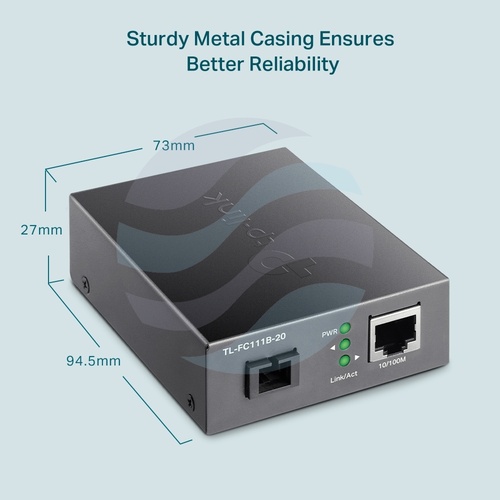

Konwerter zaprojektowano jako urządzenie wolnostojące, co ułatwia szybkie wdrożenie w dowolnym miejscu. Dla potrzeb bardziej zorganizowanych instalacji, możliwy jest montaż w dedykowanej szafie rack TP-Link, co pozwala na uporządkowanie wielu urządzeń i efektywne zarządzanie okablowaniem.
Port miedziany 10/100BASE-TX wyposażony jest w funkcję automatycznego krosowania MDI/MDI-X, co eliminuje konieczność stosowania kabli krosowych lub przełączania trybu pracy portu. Szybkość połączenia oraz tryb dupleksu są negocjowane automatycznie między konwerterem a podłączonym urządzeniem sieciowym, takim jak przełącznik, router czy komputer, zapewniając bezproblemową integrację.
Kluczowe parametry techniczne
- Standardy sieciowe: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
- Port miedziany: 1 x RJ-45, 10/100BASE-TX, Auto-MDI/MDIX
- Port światłowodowy: 1 x SC/APC (simplex), technologia WDM
- Długości fal: Nadawanie: 1310 nm, Odbieranie: 1550 nm
- Zgodność optyczna: Wymaga konwertera partnerskiego np. TL-FC111A-20 (Tx: 1550 nm, Rx: 1310 nm)
- Zasilanie: Zewnętrzny zasilacz (w zestawie)

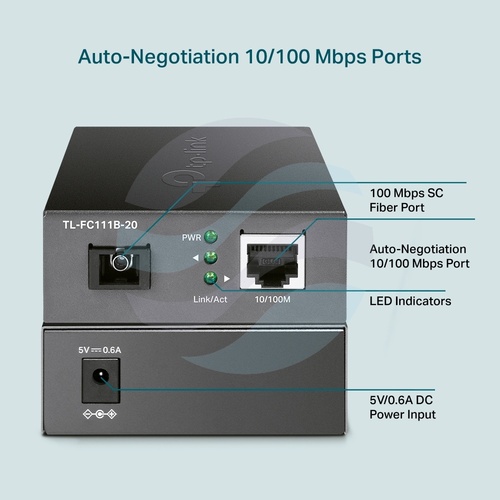

- Wskaźniki LED: Zasilanie (PWR), Łącze miedziane (LNK/ACT), Łącze światłowodowe (FX LNK/ACT)
- Montaż: Wolnostojący lub w szafie rack (opcjonalnie)
Zastosowanie w praktyce

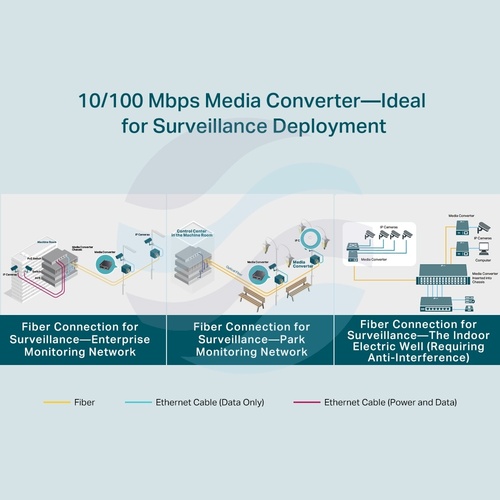

Konwerter znajduje zastosowanie tam, gdzie konieczne jest wydajne i ekonomiczne połączenie segmentów sieci oddalonych od siebie. Typowym scenariuszem jest połączenie dwóch budynków należących do jednej firmy, pomiędzy którymi istnieje już pojedyncze włókno światłowodowe. Zamiast kosztownej przebudowy okablowania na włókno dwużyłowe, zastosowanie pary konwerterów WDM pozwala wykorzystać istniejącą infrastrukturę do stworzenia trwałego łącza.
Innym przypadkiem jest modernizacja sieci, w której stare urządzenia z portami miedzianymi muszą zostać podłączone do nowoczesnej szkieletowej sieci optycznej. Konwerter działa jako transparentny most, przedłużając zasięg sieci Ethernet poza standardowe 100 metrów dla kabla miedzianego, bez wpływu na funkcjonalność czy zarządzanie siecią.
