Moduły keyston
Moduły keystone to uniwersalne wkładki umożliwiające szybkie zestawienie gniazd w ramkach montażowych, panelach krosowych czy puszkach ściennych. W naszej ofercie dostępne są wersje dla różnych mediów: od standardowych portów RJ45 do sieci Ethernet, przez gniazda HDMI do przesyłu obrazu, po złącza USB do ładowania i transmisji danych. Dzięki standaryzowanemu rozmiarowi można je swobodnie łączyć w jednym panelu.
Dobór modułu keystone do swoich potrzeb
Moduły keystone to niewielkie, standaryzowane wkładki przeznaczone do montażu w panelach krosowych, gniazdach natynkowych, puszkach podłogowych oraz ramkach ściennych. Ich główną zaletą jest modułowość - w jednym panelu można umieścić różne typy złączy, dostosowując instalację do konkretnych wymagań. Dzięki temu znajdują zastosowanie zarówno w sieciach strukturalnych, jak i w domowych systemach multimedialnych czy punktach ładowania USB.

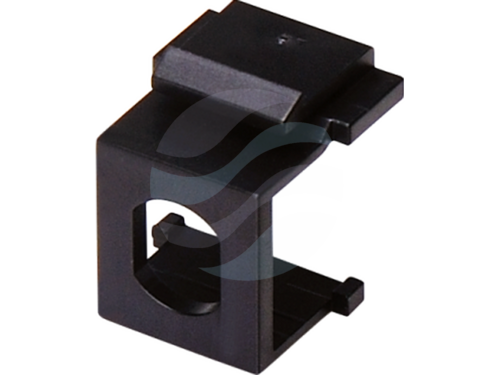

Przy wyborze modułu keystone należy zwrócić uwagę przede wszystkim na rodzaj obsługiwanego medium. Najpopularniejsze są moduły RJ45 do transmisji Ethernet, ale w ofercie dostępne są również złącza telefoniczne RJ11, gniazda USB, HDMI, a nawet moduły audio czy światłowodowe. Każdy z nich musi być dopasowany do przewidzianego okablowania i urządzeń końcowych.
- Rodzaj złącza: określa, jaki sygnał będzie przesyłany - dane sieciowe (RJ45), telefonia (RJ11), obraz i dźwięk (HDMI), zasilanie i transfer danych (USB) lub inne. Wybór zależy od funkcji, jaką ma pełnić punkt przyłączeniowy.
- Kategoria okablowania (dla RJ45): decyduje o maksymalnej przepustowości i częstotliwości pracy. Moduły kat. 5e obsługują do 1 Gb/s, kat. 6 - 1 Gb/s przy wyższych częstotliwościach, a kat. 6A zapewnia 10 Gb/s. Dopasowanie kategorii modułu do kabla i wymagań sieci ma kluczowe znaczenie.
- Ekranowanie: w środowiskach o dużych zakłóceniach elektromagnetycznych warto wybrać moduły ekranowane (STP/FTP), które redukują wpływ szumów. W czystych środowiskach biurowych często wystarczają moduły nieekranowane (UTP).
- Sposób zarabiania: moduły mogą być przystosowane do zarabiania narzędziem uderzeniowym (typu Krone) lub wyposażone w zaciski beznarzędziowe (tool-less). Rozwiązania tool-less przyspieszają montaż, szczególnie przy większej liczbie punktów.
- Kolor i oznaczenia: choć nie wpływa na parametry techniczne, kolor może ułatwić identyfikację torów lub dopasować moduł do estetyki pomieszczenia. Niektóre modele posiadają też przezroczyste osłony pozwalające na weryfikację połączeń.
W praktyce, przy budowie instalacji sieciowej najczęściej łączy się moduły RJ45 kat. 6 z panelami 19-calowymi w szafach rack oraz z gniazdami Keystone w puszkach ściennych. Warto upewnić się, że wybrany moduł jest w pełni zgodny z systemem ramek i paneli stosowanych w projekcie - większość dostępnych na rynku produktów bazuje na standardowym wymiarze 14,5 x 20 mm - ale w przypadku nietypowych rozwiązań producenci często podają listę kompatybilnych akcesoriów.
Dobrze dobrane moduły keystone zapewniają nie tylko niezawodne połączenie, ale również ułatwiają późniejszą rozbudowę lub zmianę konfiguracji bez konieczności wymiany całego osprzętu.
