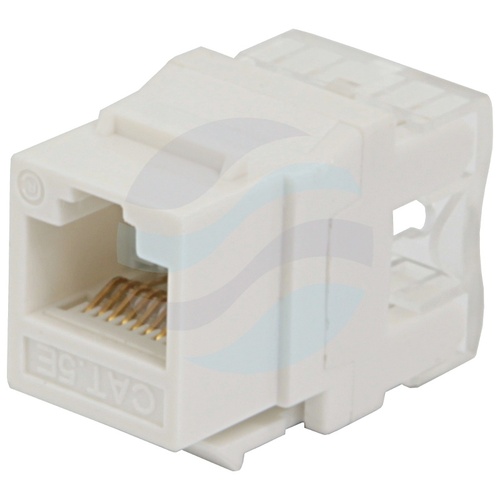

Moduł keystone UTP – uniwersalny element systemów okablowania strukturalnego

Moduł keystone UTP stanowi podstawowy, znormalizowany komponent w nowoczesnych instalacjach sieciowych. Jego głównym zadaniem jest zapewnienie punktu zakończenia i podłączenia skrętki komputerowej w gniazdach ściennych, patch panelach lub obudowach montażowych. Dzięki standardowi keystone moduł ten jest kompatybilny z szeroką gamą akcesoriów montażowych różnych producentów, co pozwala na budowę elastycznych i łatwych w rozbudowie systemów okablowania.

Wykonany jako moduł narzędziowy, wymaga użycia specjalnej wciskarki do połączenia żył kabla z zaciskami IDC. Taki sposób montażu gwarantuje trwałe i pewne połączenie elektryczne, odporne na luzowanie się przewodów. Biały kolor obudowy sprawdza się w większości standardowych instalacji, łatwo dopasowując się do kolorystyki gniazd i paneli.

Konstrukcja i kompatybilność

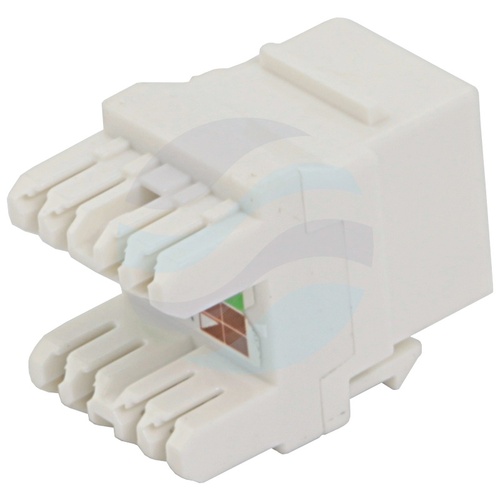

Sercem modułu są kontakty wykonane z fosforobrązu, dodatkowo platerowane cienką warstwą złota. Taka konstrukcja minimalizuje oporność stykową i zapewnia doskonałą odporność na korozję, co jest kluczowe dla długotrwałej i stabilnej transmisji danych. Podwójne złącza IDC (Dual IDC) umożliwiają zarówno podłączenie kabla od strony instalacji, jak i wyprowadzenie drugiego kabla w konfiguracji pass-through, zwiększając uniwersalność zastosowań.

Moduł jest oznaczony kolorami zgodnymi z obydwoma powszechnie stosowanymi standardami okablowania – EIA/TIA 568A i 568B. To intuicyjne rozwiązanie znacząco przyspiesza i ułatwia proces montażu, eliminując ryzyko błędnego ułożenia par przewodów. Brak ekranowania (UTP) oznacza, że moduł jest przeznaczony do pracy z nieekranowanymi skrętkami kabli.

Właściwości transmisyjne i elektryczne

Moduł spełnia wymagania kategorii 5e i klasy D, z pasmem pracy do 100 MHz. Parametry te pozwalają na obsługę sieci Ethernet z prędkościami do 1 Gb/s, co w pełni zaspokaja potrzeby większości standardowych aplikacji biurowych, domowych i przemysłowych. Oprócz parametrów transmisyjnych, moduł charakteryzuje się solidnymi parametrami elektrycznymi, takimi jak wysoka rezystancja izolacji i wytrzymałość dielektryczna, które zapewniają bezpieczeństwo i niezawodność połączenia.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Nie
• Pasmo pracy: 100MHz
• Rodzaj: narzędziowy
• Złącze krawędziowe: Dual IDC
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone UTP kategorii 5e znajduje zastosowanie wszędzie tam, gdzie potrzebny jest uporządkowany, profesjonalny i skalowalny punkt zakończenia okablowania sieciowego. Jest podstawowym elementem wyposażenia patch paneli montowanych w szafach rack 19″, gdzie umożliwia tworzenie uporządkowanych i łatwych w zarządzaniu rozdzielni kablowych. Sprawdza się również w gniazdach ściennych i podłogowych, zapewniając użytkownikom końcowym dostęp do sieci LAN.

Dzięki adapterom, moduły keystone mogą być montowane na szynach DIN, co jest popularnym rozwiązaniem w automatyce przemysłowej i rozdzielniach teleinformatycznych. Są również używane w niewielkich, desktopowych patch panelach przeznaczonych dla małych biur lub punktów dystrybucyjnych w mieszkaniach. Uniwersalność standardu keystone pozwala na łatwą wymianę lub rozbudowę portów w przyszłości, bez konieczności zmiany całego panelu czy gniazda.
