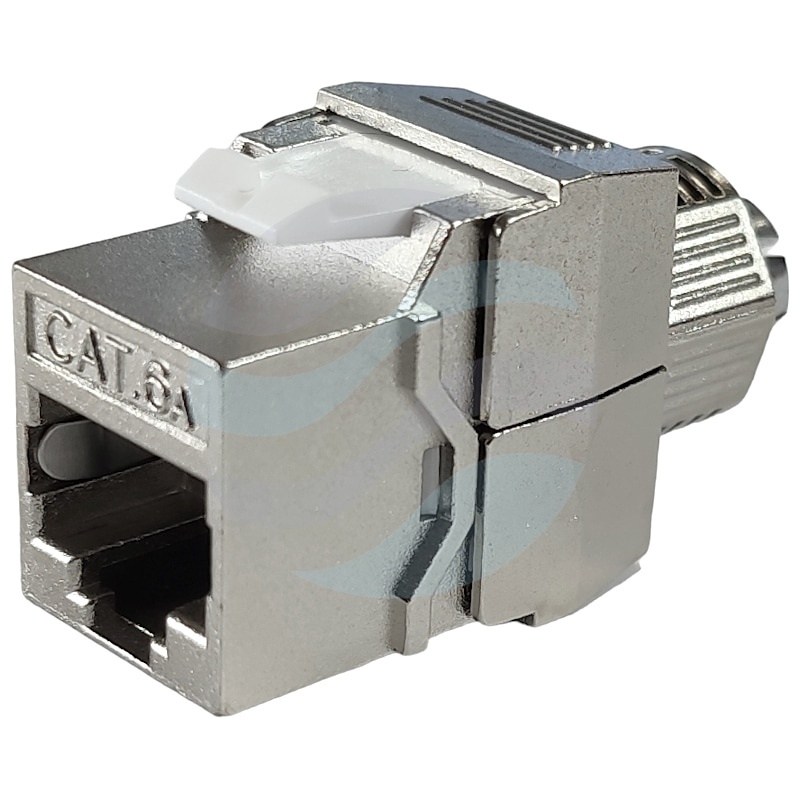

Moduł keystone RJ-45 kat.6A STP, beznarzędziowy, zakręcany mechanizm dociskowy, 10Gbps, metal
Moduł keystone STP kategorii z beznarzędziowym montażem
Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Ten model, wykonany w standardzie kategorii 6A z ekranowaną konstrukcją (STP), zapewnia niezawodną transmisję danych z prędkościami do 10 Gb/s, spełniając wymagania najnowocześniejszych sieci komputerowych i telekomunikacyjnych.
Kluczową cechą jest beznarzędziowy mechanizm montażu, który znacząco przyspiesza i upraszcza proces instalacji, eliminując potrzebę używania specjalistycznych narzędzi do zaciskania. Solidna, metalowa obudowa gwarantuje mechaniczną trwałość i skuteczne ekranowanie, a zakręcany uchwyt zapewnia stabilne i trwałe połączenie kabla z modułem.
Konstrukcja i kompatybilność
Moduł został zaprojektowany z myślą o uniwersalności i łatwej integracji. Jego głębokość wynosząca 39 mm pozwala na montaż w większości standardowych puszek podtynkowych, paneli krosowniczych oraz adapterów montażowych. Oznaczenia wewnątrz modułu są zgodne z dwoma powszechnie stosowanymi schematami okablowania: EIA/TIA 568A oraz EIA/TIA 568B, co daje pełną swobodę wyboru podczas instalacji.
Złącze krawędziowe typu IDC110 jest przystosowane do beznarzędziowego wpięcia przewodów. Kontakty wykonane z fosforobrązu i dodatkowo platerowane złotem zapewniają niską i stabilną oporność połączenia, co jest kluczowe dla zachowania parametrów transmisyjnych wysokiej kategorii.
Wydajność i parametry elektryczne
Moduł pracuje w paśmie częstotliwości do 500 MHz, co jest wymogiem dla kategorii 6A i klasy EA. Ekranowanie (STP) skutecznie tłumi zakłócenia elektromagnetyczne, co jest niezbędne w środowiskach o wysokim poziomie szumów lub przy długich trasach kablowych. Parametry elektryczne, takie jak maksymalny prąd 1,5 A i napięcie 150 V, potwierdzają jego przydatność także do zastosowań niskoprądowych w systemach automatyki budynkowej.
Parametry techniczne
- Typ: Keystone
- Kategoria / klasa: 6A / klasa EA
- Ekranowanie: Tak
- Pasmo pracy: 500 MHz
- Rodzaj: beznarzędziowy
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Max. prąd: 1,5 A
- Max. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Głębokość: 39 mm
Zastosowanie w praktyce
Moduł keystone kategorii 6A jest podstawowym budulcem nowoczesnej infrastruktury sieciowej. Jego uniwersalność i solidna konstrukcja znajdują zastosowanie w wielu scenariuszach.
- Biura i centra danych: Jako element wyposażenia patch paneli 19″, umożliwia tworzenie elastycznych i uporządkowanych punktów krosowych, obsługujących połączenia 10GBASE-T.
- Instalacje podtynkowe i natynkowe: Montowany w gniazdach modularnych, stanowi estetyczny i funkcjonalny punkt abonencki w pomieszczeniach biurowych, salach konferencyjnych czy hotelach.
- Systemy automatyki przemysłowej (IoT, PoE): Ekranowana konstrukcja i dobre parametry elektryczne sprawdzają się w środowiskach przemysłowych, a także do zasilania urządzeń za pomocą Power over Ethernet.
- Rozwiązania montażowe na szynę DIN: Dzięki kompatybilnym adapterom, moduł może być łatwo zainstalowany w szafach sterowniczych wyposażonych w szynę DIN, integrując sieć IT z systemami automatyki.
- Modernizacja istniejącej infrastruktury: Beznarzędziowy montaż pozwala na szybką wymianę starszych modułów na wyższą kategorię bez konieczności inwestycji w specjalistyczne narzędzia.
