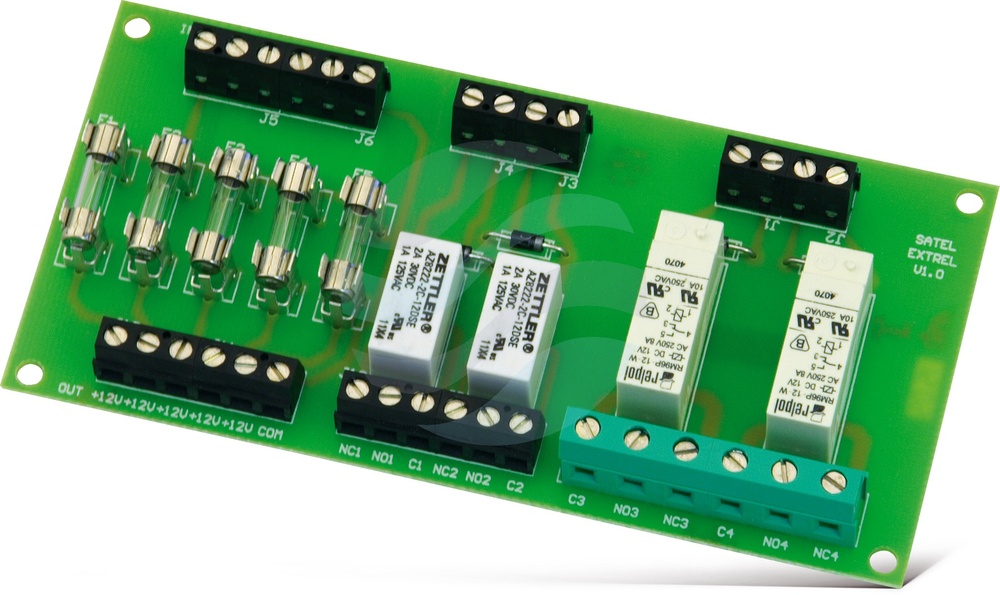

SATEL MP-1 Moduł przekaźników, 4 przekaźniki, 5 bezpieczników, sterowanie 12 V DC
Pewna separacja galwaniczna i bezpieczne sterowanie mocą
Moduł SATEL MP-1 to podstawowe narzędzie instalatora rozwiązujące problem sterowania obwodami dużej mocy oraz zabezpieczenia wyjść centrali alarmowej przed przepięciami i prądami zwrotnymi z cewek rygli czy silników bramowych. Cztery niezależne przekaźniki ze stykami przełącznymi C / NO / NC mogą załączać obciążenia o prądzie ciągłym aż do 8 A przy napięciu 250 V AC lub 30 V DC.
Wbudowane 5 gniazd bezpieczników topikowych chroni obwody wyjściowe i linie zasilające przed zwarciem, eliminując ryzyko uszkodzenia płyty głównej centrali i zasilacza buforowego.
Dlaczego moduł MP-1 to absolutny standard w szafach teletechnicznych?
Styki 8 A / 250 V AC
Wysokoprądowe przekaźniki elektromagnetyczne z zestykiem NO/NC, bez problemu radzące sobie z obciążeniami indukcyjnymi i oświetleniem LED.
5 bezpieczników topikowych
Zabezpieczenie przed zwarciem każdego kanału wykonawczego. Bezpieczniki umieszczone w standardowych gniazdach rurkowych 5×20 mm.
Wskaźniki LED stanu
4 czytelne diody LED na płycie sygnalizujące natychmiastowe załączenie każdego z przekaźników, co znacząco przyspiesza uruchamianie i serwis.
Uniwersalne sterowanie
Współpraca z centralami INTEGRA, PERFECTA, VERSA, modułami GSM-X oraz dowolnymi sterownikami automatyki budynkowej i PLC.
Przykłady zastosowań i schemat aplikacyjny
- Sterowanie napędem bramy wjazdowej lub garażowej: Wyjście niskoprądowe centrali steruje przekaźnikiem MP-1, którego bezpotencjałowy zestyk NO podaje impuls zwierny na wejście sterujące centrali bramowej (krok po kroku).
- Załączanie oświetlenia 230 V AC przy alarmie: Przekaźnik załącza halogeny zewnętrzne lub oświetlenie ogrodowe w momencie wykrycia intruza przez czujki zewnętrzne OPAL.
- Sterowanie elektrozaworami wody i gazu: Przy wykryciu wycieku wody przez czujkę FD-1 lub gazu przez DG-1, moduł MP-1 natychmiast odcina zasilanie elektrozaworu odcinającego.
Wskazówka montażowa: Montaż w obudowach OPU
Rozstaw otworów montażowych płytki MP-1 (140 × 68 mm) pasuje do standardowych kołków montażowych w uniwersalnych obudowach SATEL serii OPU-3 P, OPU-4 P oraz OPU-4 PW. Pozwala to na estetyczne i stabilne zamontowanie modułu obok płyty głównej lub ekspanderów.
Specyfikacja techniczna SATEL MP-1
| Typ modułu | Uniwersalny moduł przekaźnikowy 4-kanałowy |
| Liczba przekaźników | 4 niezależne przekaźniki elektromagnetyczne |
| Typ styków wyjściowych | Zestyki przełączne: C / NO / NC |
| Maksymalne obciążenie styków (AC) | 8 A / 250 V AC (obciążenie rezystancyjne) |
| Maksymalne obciążenie styków (DC) | 8 A / 30 V DC (obciążenie rezystancyjne) |
| Napięcie sterowania cewek (±15%) | 12 V DC |
| Sposób sterowania | Masa (GND / OC) lub potencjał dodatni (+12 V DC) |
| Liczba bezpieczników topikowych | 5 gniazd bezpiecznikowych (rurkowe 5x20 mm) |
| Sygnalizacja optyczna | 4 diody LED wskazujące stan załączenia przekaźników |
| Zakres temperatur pracy | -10°C … +55°C |
| Wymiary płytki drukowanej PCB | 140 x 68 mm |
| Masa modułu | 106 g |
