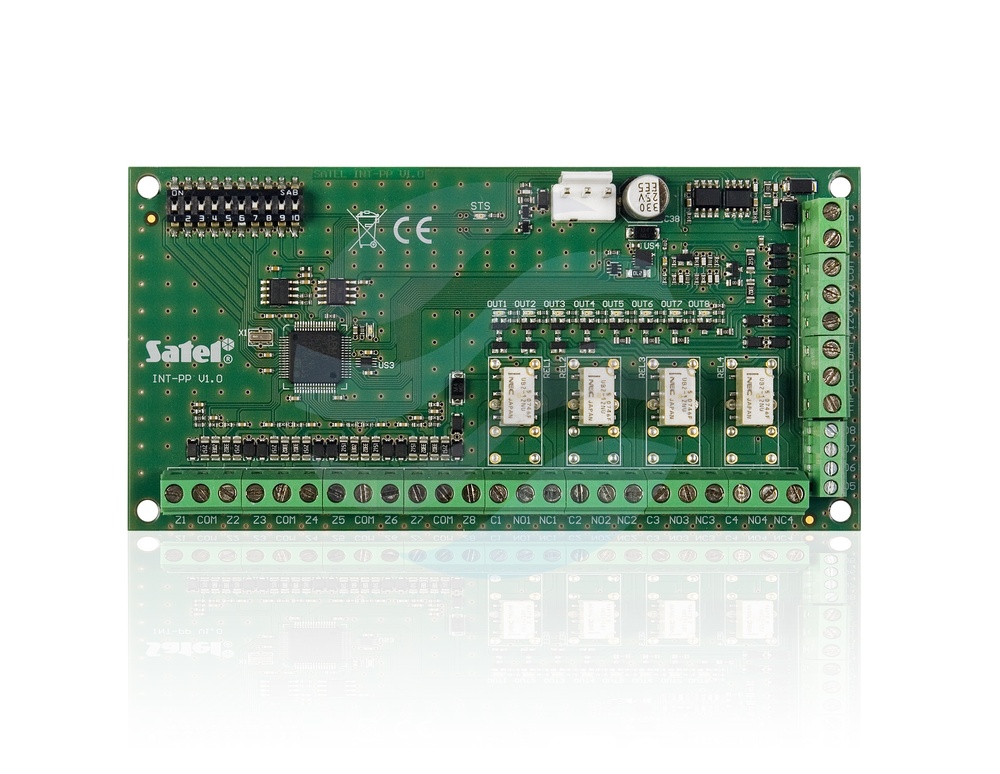

INT-PP – moduł rozszerzenia wejść/wyjść

Moduł INT-PP przeznaczony jest do współpracy z centralami alarmowymi rodzin INTEGRA i INTEGRA Plus, centralą kontroli dostępu ACCO-NT oraz centralami BE WAVE Hybrid i BE WAVE Wire. Stanowi zamiennik modułu CA-64 PP. Umożliwia rozbudowę centrali o 8 dodatkowych wejść przewodowych oraz 8 programowalnych wyjść – 4 typu OC i 4 przekaźnikowych. Dodatkowe wejście sabotażowe służy do wykrywania nieautoryzowanego otwarcia obudowy modułu.

Opis produktu

Moduł INT-PP rozbudowuje centralę o 8 wejść i 8 wyjść. Współpracuje z centralami INTEGRA, INTEGRA Plus, ACCO-NT, BE WAVE Hybrid oraz BE WAVE Wire. Moduł INT-PP jest zamiennikiem starszego modelu CA-64 PP.

Moduł dostarcza 8 wejść przewodowych, które mogą być konfigurowane w trybach: NO, NC EOL, 2EOL/NO, 2EOL/NC (w centralach alarmowych) oraz 3EOL (w centralach INTEGRA Plus, BE WAVE Hybrid i BE WAVE Wire). Do dyspozycji jest 8 programowalnych wyjść: 4 wyjścia typu OC (50 mA / 12 V DC) oraz 4 wyjścia przekaźnikowe (obciążenie rezystancyjne 2 A / 24 V DC). Obecność wejścia sabotażowego umożliwia sygnalizację otwarcia obudowy, w której zamontowany jest moduł.

Dane techniczne

• Parametr: Wartość
• Napięcie zasilania (±15%): 12 V DC
• Pobór prądu w stanie gotowości: 35 mA
• Maksymalny pobór prądu: 150 mA
• Pobór prądu przez aktywny przekaźnik: 16 mA
• Wyjście +12V: 2,5 A / 12 V DC
• Wyjścia typu OC: 50 mA / 12 V DC
• Wyjścia przekaźnikowe (obciążenie rezystancyjne): 2 A / 24 V DC
• Liczba wyjść programowalnych: 8 (4 OC + 4 przekaźnikowe)
• Zakres temperatur pracy: -10 °C … +55 °C
• Maksymalna wilgotność: 93±3%
• Klasa środowiskowa wg EN50130-5: II
• Wymiary: 140 x 68 mm
• Masa: 80 g
• Bez zasilacza: Grade 3
• Z zasilaczem APS-412: Grade 2
• Z zasilaczem APS-612: Grade 3
• Obsługiwane typy: NO, NC EOL, 2EOL/NO, 2EOL/NC (centrale alarmowe), 3EOL (INTEGRA Plus, BE WAVE Hybrid, BE WAVE Wire)
