Patchcordy światłowodowe

Wskazówki dotyczące wyboru patchcordu

Patchcordy światłowodowe stanowią kluczowy element każdej instalacji optycznej, umożliwiając szybkie i niezawodne połączenie przełącznic, paneli krosowych, urządzeń aktywnych czy adapterów. Stosuje się je zarówno w rozległych sieciach szkieletowych operatorów telekomunikacyjnych, jak i w firmowych sieciach LAN, centrach danych, serwerowniach oraz przyłączeniowych instalacjach FTTH. Dzięki gotowym zakończeniom eliminują konieczność spawania włókien, co przyspiesza uruchomienie systemu i ułatwia późniejszą reorganizację połączeń. Wybór odpowiedniego patchcordu wpływa bezpośrednio na parametry transmisji: tłumienność wtrąceniową, straty odbiciowe oraz ogólną niezawodność łącza.

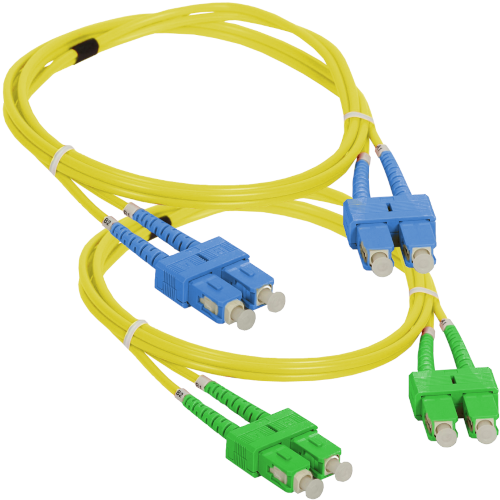

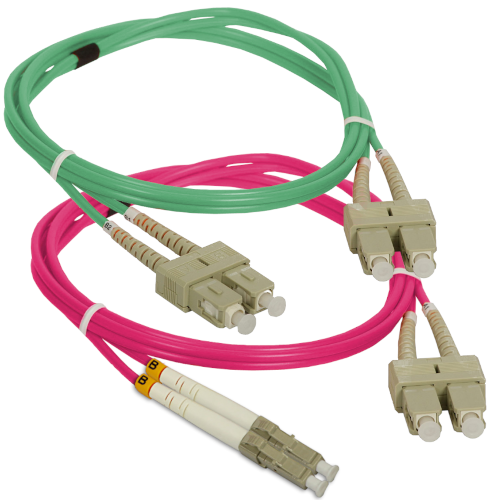

Pierwszym krokiem jest określenie typu włókna. Wyróżniamy patchcordy jednomodowe (SM) przeznaczone do transmisji na duże odległości - najczęściej z żółtą powłoką - oraz wielomodowe (MM) stosowane w budynkach i centrach danych, zwykle w kolorze pomarańczowym, aqua lub limonkowym dla najnowszych kategorii OM. Różnica wynika ze średnicy rdzenia i możliwości przepustowości na różnych dystansach. Dla sieci 10G i szybszych na krótkich trasach wielomod OM3/OM4 będzie optymalny, podczas gdy łącza międzykondygnacyjne czy miejskie wymagają już włókna jednomodowego.

Kolejnym istotnym aspektem są złącza. Najpopularniejsze to LC (mały format, często w parach), SC (kwadratowy, zatrzaskowy), ST (bagnetowy, spotykany w starszych sieciach) oraz FC (gwintowany, odporny na wibracje). Coraz częściej w centrach danych używa się złączy MPO/MTP do transmisji wielotorowych. Patrząc na polerkę, wersje UPC (niebieskie) sprawdzają się w większości aplikacji, natomiast APC (zielone) ze skośnym zakończeniem włókna minimalizują odbicia i są wymagane w sieciach CATV oraz przy sygnałach wideo o wysokiej jakości.

Najważniejsze kryteria wyboru

• Typ włókna: Wybierz patchcord jednomodowy (SM) do dalekich połączeń lub wielomodowy (MM) do instalacji wewnątrzbudynkowych, pamiętając o kolorze powłoki ułatwiającym identyfikację.
• Rodzaj złączy: Upewnij się, że wtyki pasują do portów w Twoich urządzeniach - najczęściej spotkasz LC, SC, ST, FC lub MPO, a ich dopasowanie ma krytyczne znaczenie dla niezawodności połączenia.
• Długość kabla: Dobierz długość z niewielkim zapasem, aby uniknąć naprężeń, ale nie przesadzaj - nadmiar kabla może utrudnić zarządzanie trasami i wentylację w szafie.
• Polerowanie końcówek: Standardowe UPC (niebieskie) jest wystarczające do większości zastosowań, natomiast APC (zielone) zastosuj tam, gdzie niskie odbicia są kluczowe, np. w sieciach operatorów.
• Materiał powłoki: W budynkach użyteczności publicznej wybierz kable z powłoką LSZH (bezhalogenową), która ogranicza wydzielanie toksycznych gazów w razie pożaru.
• Kompatybilność z istniejącą infrastrukturą: Sprawdź, czy kategoria włókna (np. OM3, OM4, OS2) odpowiada wymaganiom twoich przełączników i paneli, aby w pełni wykorzystać możliwości sprzętu.

Oprócz wymienionych cech, warto zwrócić uwagę na zgodność z systemem zarządzania kablami w szafie rackowej. Przewody w wersji duplex (podwójna żyła) ułatwiają porządkowanie połączeń dwukierunkowych, a oznaczenia na końcówkach pozwalają szybciej identyfikować poszczególne łącza podczas serwisu. Pamiętaj, że rezerwowa długość patchcordu powinna być starannie zwinięta w pętlę i umieszczona w organizatorze, aby nie blokować przepływu powietrza. Zwróć też uwagę na minimalny promień gięcia - zwłaszcza w kablach jednomodowych o mniejszej średnicy - aby nie uszkodzić włókna. W naszej ofercie znajdziesz zarówno podstawowe modele do codziennych zastosowań, jak i wersje o podwyższonych parametrach tłumienności. Niezależnie od projektu, odpowiednio dobrany patchcord światłowodowy zagwarantuje stabilną i szybką transmisję przez długi czas.
