SATEL PERFECTA 16 LTE Płyta główna centrali alarmowej od 8 do 16 wejść, 2G/4G, 2x nanoSIM, Grade 2
PERFECTA 16 LTE – centrala alarmowa z wbudowanym modemem LTE i obsługą dwóch kart SIM
Centrala alarmowa PERFECTA 16 LTE przeznaczona jest do zabezpieczania małych i średnich obiektów – mieszkań, domów jednorodzinnych, segmentów w szeregowcach, biur oraz małych firm. Konstrukcja spełnia wymagania stopnia zabezpieczenia Grade 2 zgodnie z normą EN 50131.
Centrala umożliwia budowę instalacji przewodowej lub bezprzewodowej. Do współpracy z czujnikami radiowymi można podłączyć moduł PERFECTA-RF pracujący w paśmie 433 MHz (system MICRA). Zamiennie dostępny jest moduł obsługi pilotów INT-RX-S. Wbudowany moduł LTE (sieci 2G i 4G) zapewnia łączność z aplikacją mobilną PERFECTA CONTROL (powiadomienia push), zdalną konfigurację przez program PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch z chronionego obiektu). Dwa gniazda kart nano-SIM z automatycznym przełączaniem zapewniają ciągłość komunikacji – w przypadku utraty łączności z siecią pierwszego operatora centrala automatycznie wybiera drugą kartę.

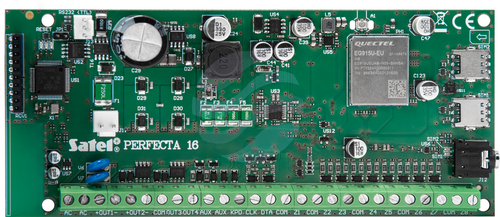

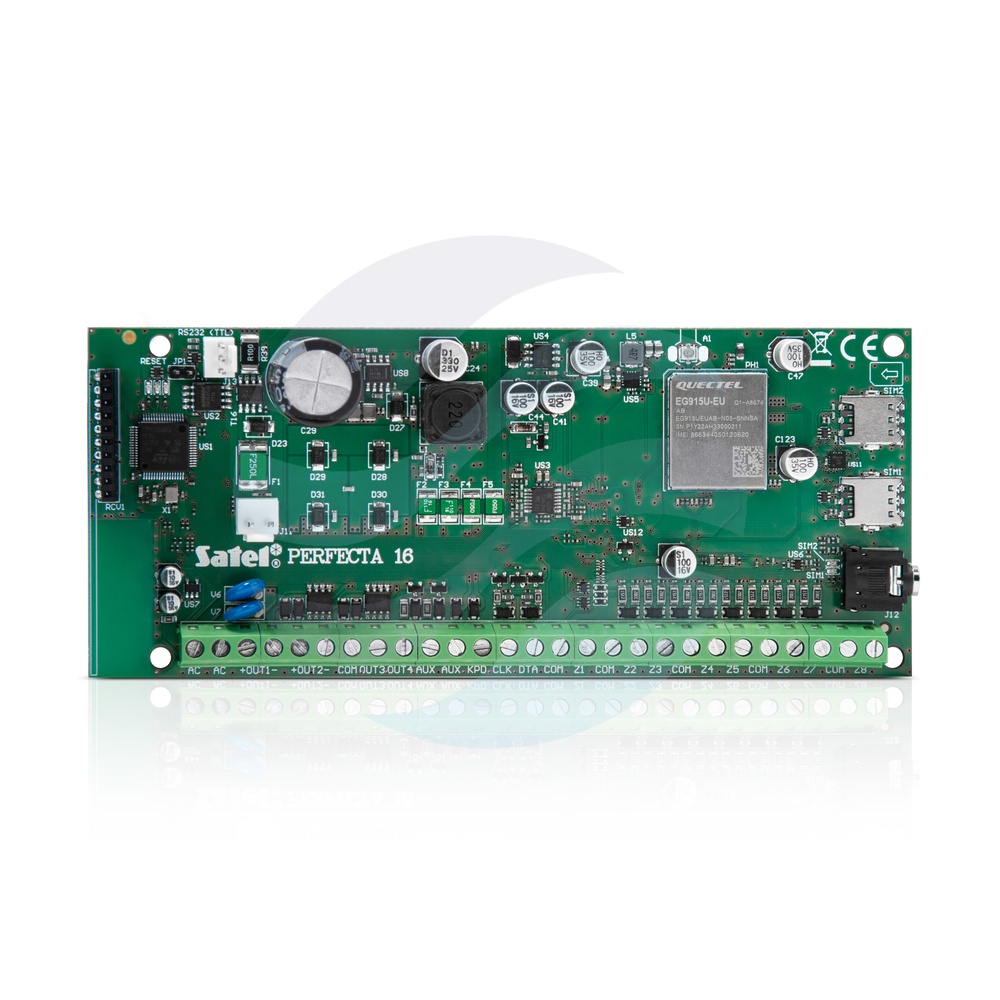

Kompaktowa płytka elektroniki o wymiarach 160 × 68 mm i masie 110 g ułatwia montaż w ograniczonej przestrzeni.
Parametry techniczne
- Parametr: Wartość
- Stopień zabezpieczenia (EN 50131): Grade 2
- Maksymalna liczba wejść programowalnych: 16
- Wejścia przewodowe programowalne: 8
- Maksymalna liczba wyjść programowalnych: 16
- Wyjścia przewodowe programowalne: 4
- Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
- Wbudowany modem LTE: 2G/4G, dwie karty nano-SIM z auto-przełączaniem
- Pamięć zdarzeń: 3584
- Liczba użytkowników: 15
- Liczba stref: 2
- Liczba timerów: 8
- Zasilanie: 18 V AC, 50–60 Hz
- Prąd wyjściowy zasilacza: 2 A / 12 V DC
- Pobór prądu w stanie gotowości: 190 mA
- Pobór prądu w stanie gotowości z akumulatora: 130 mA
- Zakres temperatur pracy: –10…+55 °C
- Klasa środowiskowa (EN 50130-5): II
- Wymiary płytki: 160 × 68 mm
- Masa: 110 g
Zasilanie
- Napięcie zasilania (±15%): 18 V AC, 50–60 Hz
- Zalecany transformator: 40 VA
- Napięcie wyjściowe zasilacza: 12 V DC ±15%
- Prąd wyjściowy zasilacza: 2 A
- Prąd ładowania akumulatora: 500 mA
- Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
- Napięcie odcięcia akumulatora (±10%): 10,5 V
- Wyjście AUX: 500 mA / 12 V DC
- Wyjście KPD: 500 mA / 12 V DC
- Zakres napięć wyjściowych: 10,5 V…14 V DC
- Pobór prądu w stanie gotowości: 190 mA
- Pobór prądu w stanie gotowości z akumulatora: 130 mA
- Maksymalny pobór prądu: 490 mA
- Maksymalny pobór prądu z akumulatora: 430 mA
Wejścia i wyjścia
- Maksymalna liczba wejść programowalnych: 16
- Wejścia przewodowe programowalne: 8 (konfiguracja NO, NC, EOL; obsługa czujek roletowych i wibracyjnych)
- Maksymalna liczba wyjść programowalnych: 16
- Wyjścia przewodowe programowalne: 4
- Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
- Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
- Wyjścia zasilające: 2
Komunikacja
- Wbudowany modem LTE: 2G/4G, dwie karty nano-SIM z automatycznym przełączaniem
- Aplikacja mobilna: PERFECTA CONTROL (powiadomienia push)
- Zdalna konfiguracja: PERFECTA Soft
- Monitoring zdarzeń: przekazywanie do stacji monitorującej
- Powiadamianie głosowe i SMS: tak
- Weryfikacja audio: nasłuch z chronionego obiektu
- Manipulatory: do 4 (PRF-LCD)
- Piloty zdalnego sterowania: przez moduł INT-RX-S
- Magistrale komunikacyjne: 1
- Komunikaty głosowe: 16
- Numery telefonów do powiadamiania: 8
Warunki pracy
- Zakres temperatur pracy: –10…+55 °C
- Maksymalna wilgotność: 93 ± 3%
- Klasa środowiskowa (EN 50130-5): II
- Wymiary płytki elektroniki: 160 × 68 mm
- Masa: 110 g
Komunikacja i sterowanie
Wbudowany moduł LTE (2G i 4G) z dwoma gniazdami kart nano-SIM i automatycznym przełączaniem między operatorami stanowi główny kanał komunikacji zewnętrznej. Umożliwia on:
- zdalne sterowanie i monitorowanie przez aplikację mobilną PERFECTA CONTROL z obsługą wiadomości push,
- zdalną konfigurację systemu za pomocą programu PERFECTA Soft,
- przekazywanie zdarzeń do stacji monitorującej agencji ochrony,
- powiadamianie głosowe oraz sterowanie za pomocą wiadomości SMS,
- weryfikację audio – nasłuch dźwięków z chronionego obiektu.
Do lokalnej obsługi służą manipulatory PRF-LCD (do 4 sztuk) oraz piloty zdalnego sterowania (współpraca z modułem INT-RX-S).
Elastyczność instalacji
PERFECTA 16 LTE pozwala na realizację zarówno instalacji w pełni przewodowej, jak i hybrydowej z wykorzystaniem łączności bezprzewodowej. Podłączenie modułu PERFECTA-RF (system MICRA, pasmo 433 MHz) umożliwia dodanie czujek radiowych, a moduł INT-RX-S – obsługę pilotów.
System można podzielić na 2 strefy z trzema trybami dozoru w każdej. Istnieje możliwość przypisania jednego wejścia do dwóch stref jednocześnie. Wejścia programowalne obsługują konfiguracje NO, NC, EOL, a także czujki roletowe i wibracyjne. Wbudowany zasilacz impulsowy wyposażono w zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora oraz regulację prądu ładowania.
Zastosowania praktyczne
- Mieszkanie w bloku: sterowanie przez aplikację, monitoring zdarzeń, powiadomienia push.
- Dom jednorodzinny: podział na strefy (np. parter/piętro), czujki bezprzewodowe, weryfikacja audio.
- Małe biuro: monitoring do agencji ochrony, zdalna konfiguracja, powiadamianie głosowe.
- Segment w szeregowcu: instalacja hybrydowa (przewodowa + bezprzewodowa), piloty zdalnego sterowania.
