PERFECTA-IP 32

Przeznaczenie i zgodność z normami

Centrala spełnia wymagania Grade 2 normy EN 50131, co potwierdza jej przydatność w systemach alarmowych dla budynków mieszkalnych i użytkowych. Klasa środowiskowa II wg EN50130-5 oraz zakres temperatur pracy od 10 do +55°C.

Architektura systemu: przewodowa i bezprzewodowa

PERFECTA-IP 32 umożliwia elastyczne kształtowanie struktury instalacji. Do centrali można podłączyć moduł PERFECTA-RF, który wprowadza obsługę systemu bezprzewodowego MICRA w paśmie 433 MHz. Zamiennie dostępny jest moduł odbioru pilotów INT-RX-S. Moduły PERFECTA-RF i INT-RX-S nie mogą być używane jednocześnie – wybór zależy od potrzeb konkretnej instalacji.

Płyta elektroniki wyposażona jest w 8 wejść przewodowych programowalnych oraz 4 wyjścia przewodowe programowalne. W celu rozbudowy systemu można zastosować moduły rozszerzeń: ekspandery wejść INT-E, wyjść INT-O lub INT-ORS. Pozwala to na dołączenie dodatkowych czujek, sygnalizatorów oraz urządzeń wykonawczych, takich jak siłowniki bram, rolety czy zraszacze ogrodowe.

Parametry techniczne wejść i wyjść

System oferuje szerokie możliwości konfiguracji linii dozorowych. Maksymalna liczba wejść programowalnych wynosi 32, a wyjść programowalnych – 16. Wejścia przewodowe obsługują konfiguracje NO, NC, EOL, 2EOL/NO oraz 2EOL/NC, co umożliwia współpracę z różnymi typami czujek, w tym roletowymi i wibracyjnymi. Wyjścia programowalne dostępne są w dwóch wariantach obciążalności: niskoprądowe (25 mA / 12 V DC) oraz wysokoprądowe (1000 mA / 12 V DC). Dodatkowo dostępne jest wyjście AUX o wydajności 500 mA / 12 V DC.

Komunikacja i zdalny dostęp

Wbudowany komunikator ethernetowy stanowi integralną część centrali. Umożliwia zdalną konfigurację systemu za pomocą programu PERFECTA Soft, sterowanie i monitoring przez aplikację mobilną PERFECTA CONTROL, a także przekazywanie zdarzeń do stacji monitorującej agencji ochrony. Dzięki temu użytkownik ma stały wgląd w stan systemu i możliwość szybkiej reakcji na alarmy.

Strefy i tryby czuwania

Centrala umożliwia podział systemu na dwie niezależne strefy. Każda strefa może pracować w jednym z trzech trybów dozoru: dziennym, nocnym lub pełnym. Każde wejście programowalne można przypisać do jednej lub obu stref, co daje elastyczność w kształtowaniu obszarów chronionych. Sterowanie strefami może odbywać się ręcznie przez użytkownika lub automatycznie za pomocą 8 dostępnych timerów.

Zasilanie i parametry elektryczne

W centrali zastosowano wbudowany zasilacz impulsowy z zabezpieczeniem przeciwprzeciążeniowym, regulacją prądu ładowania akumulatora oraz zabezpieczeniem przed całkowitym rozładowaniem baterii. Napięcie zasilania wynosi 18 V AC (50-60 Hz, ±15%), a zalecany transformator to 40 VA. Napięcie wyjściowe zasilacza to 12 V DC ±15% przy prądzie 2 A. Prąd ładowania akumulatora ustawiono na 500 mA. Napięcie odcięcia akumulatora wynosi 10,5 V (±10%), a napięcie zgłoszenia awarii – 11 V (±10%). Pobór prądu w stanie gotowości to 190 mA (130 mA z akumulatora), natomiast maksymalny pobór wynosi 490 mA (430 mA z akumulatora).

Pamięć zdarzeń i użytkownicy

Centrala rejestruje do 3584 zdarzeń w pamięci wewnętrznej. System obsługuje 15 użytkowników z indywidualnymi hasłami oraz jedno hasło serwisowe, co ułatwia zarządzanie dostępem i przeglądanie historii alarmów.

Wymiary i masa

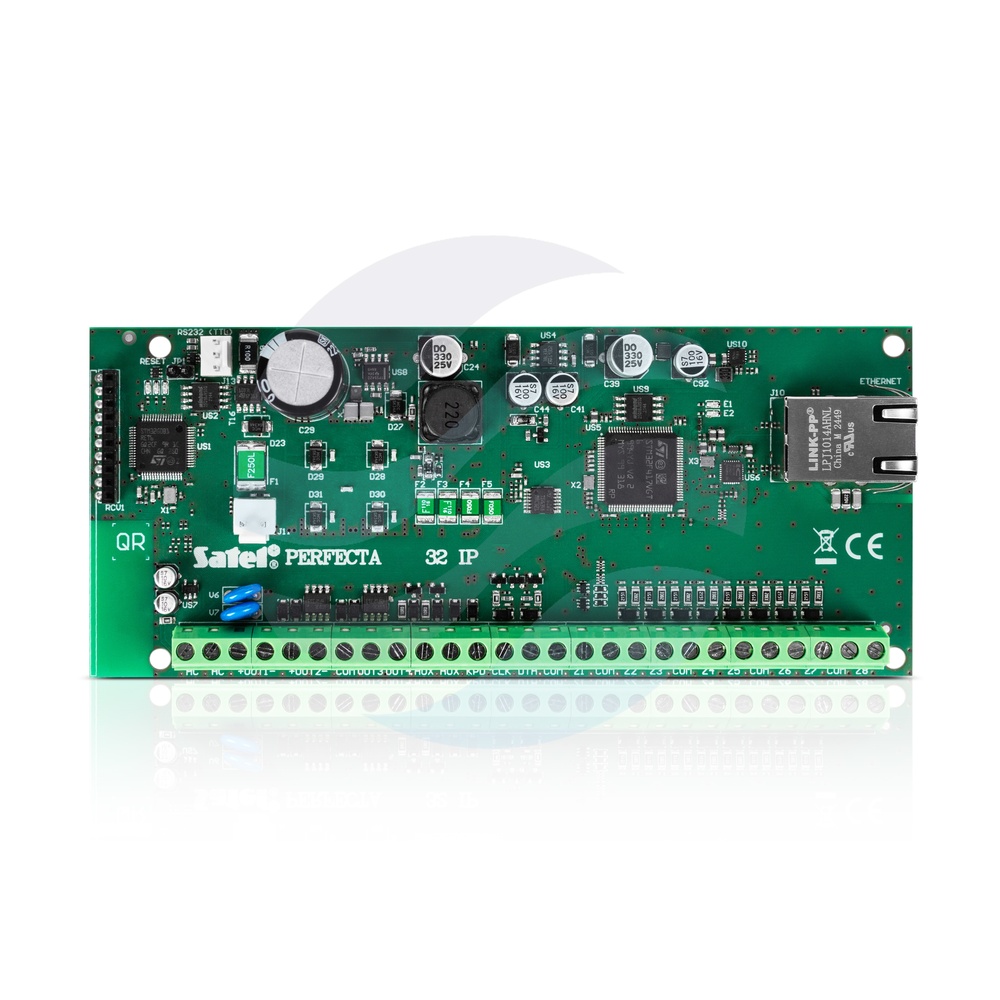

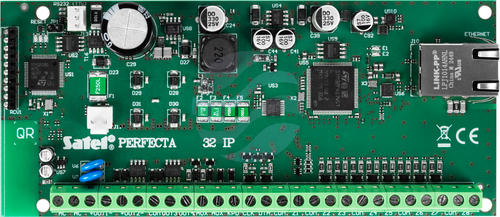

Płytka elektroniki centrali ma wymiary 160 x 68 mm i masę 110 g, co ułatwia montaż w standardowych obudowach alarmowych.

Dane techniczne

• Stopień zabezpieczenia wg EN 50131: Grade 2
• Klasa środowiskowa wg EN50130-5: II
• Zakres temperatur pracy: 10…+55°C
• Maksymalna wilgotność: 93±3%
• Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
• Zalecany transformator: 40 VA
• Napięcie wyjściowe zasilacza: 12 V DC ±15%
• Prąd wyjściowy zasilacza: 2 A
• Prąd ładowania akumulatora: 500 mA
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
• Pobór prądu w stanie gotowości: 190 mA
• Pobór prądu w stanie gotowości z akumulatora: 130 mA
• Maksymalny pobór prądu: 490 mA
• Maksymalny pobór prądu z akumulatora: 430 mA
• Wejścia przewodowe programowalne: 8
• Maksymalna liczba wejść programowalnych: 32
• Wyjścia przewodowe programowalne: 4
• Maksymalna liczba wyjść programowalnych: 16
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Wyjście AUX: 500 mA / 12 V DC
• Wyjście KPD: 500 mA / 12 V DC
• Wyjścia zasilające: 2
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Strefy: 2
• Timery: 8
• Użytkownicy: 15
• Hasło serwisowe: 1
• Pamięć zdarzeń: 3584
• Wymiary płytki elektroniki: 160 x 68 mm
• Masa: 110 g
