SATEL INT-TSG2R-B Manipulator graficzny 4.3" do (INTEGRA, VERSA, PERFECTA), czytnik MIFARE 13.56 MHz, microSD, głośnik, 2x NO/NC, Grade 3, biały
INT-TSG2R-W – dotykowy manipulator do central alarmowych i automatyki budynkowej
Manipulator INT-TSG2R-W służy do obsługi i programowania central alarmowych INTEGRA, INTEGRA Plus, VERSA, PERFECTA 64 Mi, PERFECTA-IP 64 M, BE WAVE Hybrid oraz BE WAVE Wire. Urządzenie współpracuje również z systemem KNX. Dzięki pojemnościowemu ekranowi dotykowemu i wielopoziomowemu interfejsowi graficznemu eliminuje potrzebę stosowania skomplikowanych kombinacji klawiszy, znanych z tradycyjnych manipulatorów.
Przeznaczenie i kompatybilność
INT-TSG2R-W przeznaczony jest do pracy z centralami alarmowymi rodziny INTEGRA, INTEGRA Plus, VERSA, PERFECTA 64 Mi, PERFECTA-IP 64 M oraz BE WAVE Hybrid i BE WAVE Wire. Współpracuje także z systemem KNX, co pozwala na integrację sterowania alarmem i automatyki budynkowej w jednym interfejsie.
Wbudowany czytnik kart zbliżeniowych pracuje w paśmie 13,56 MHz (MIFARE®) i obsługuje karty Ultralight (CSN/SSN), Classic (CSN/SSN/MSN) oraz DESFire EV1/EV2/EV3 (CSN/MSN). Uwaga: czytnik kart nie jest obsługiwany przez centralę VERSA. Zasięg odczytu karty szyfrowanej MC-DF3-2 wynosi do 20 mm.
Interfejs i obsługa

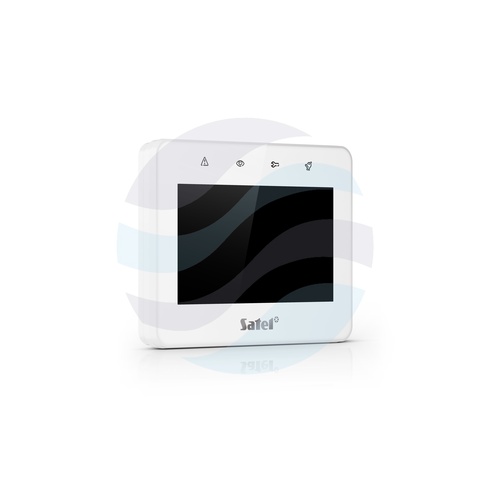

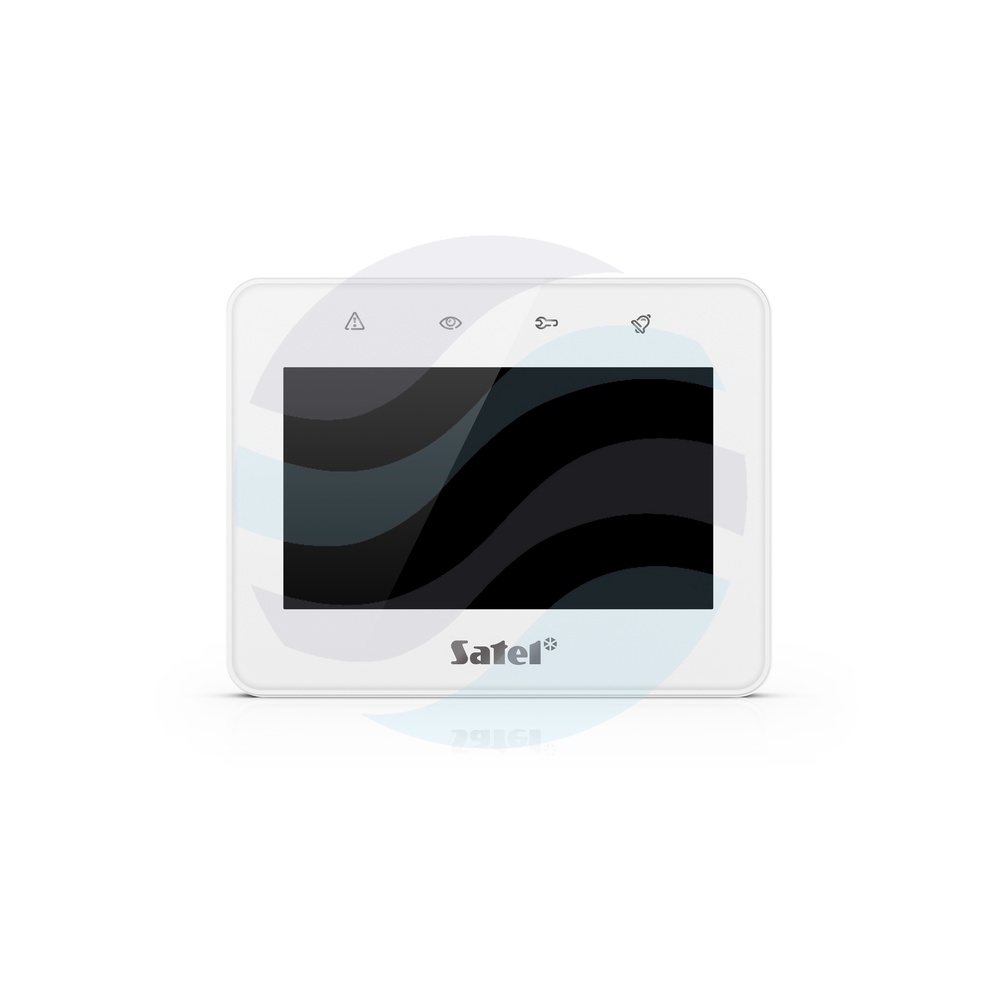

Manipulator wyposażono w 4,3-calowy pojemnościowy, szklany ekran dotykowy z obsługą gestów, oferujący rozdzielczość 480×272 pikseli i wyświetlanie 16,7 mln kolorów (true color). Wielopoziomowy interfejs graficzny umożliwia dodanie do 24 ekranów dodatkowych, które można konfigurować i dostosowywać do potrzeb użytkownika.

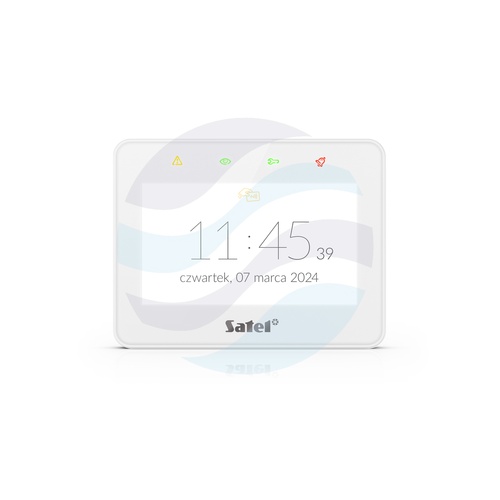

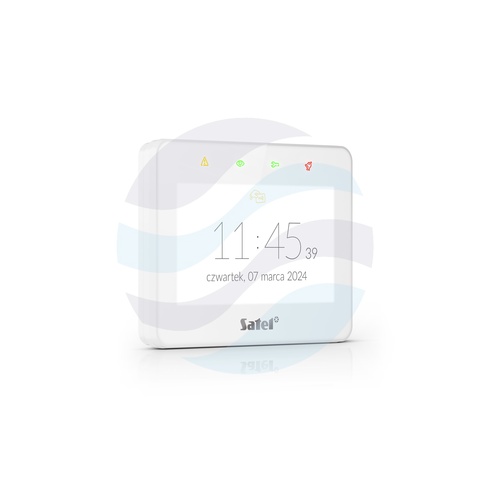

Do personalizacji służy ponad 20 gotowych motywów graficznych oraz możliwość stworzenia własnej kompozycji. Widżety zapewniają bezpośrednią obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali. Gniazdo kart pamięci microSD/micro SDHC umożliwia wyświetlanie zdjęć w wygaszaczu. W trybie bezczynności urządzenie może wyświetlać wygaszacz w formie zegara cyfrowego lub pokazu slajdów z wybranych zdjęć.
Dane techniczne i bezpieczeństwo
- Napięcie zasilania (±15%): 12 V DC
- Pobór prądu (gotowość): 115 mA
- Pobór prądu (maks.): 165 mA
- Masa: 165 g
- Wymiary obudowy (szer. × wys. × gł.): 120 × 92 × 14 mm
- Zakres temperatur pracy: –10 °C … +55 °C
- Maksymalna wilgotność: 93 ± 3 %
- Klasa środowiskowa (EN 50130-5): II
- Stopień zabezpieczenia (EN 50131): Grade 3
- Obsługiwane karty pamięci: microSD, micro SDHC
- Częstotliwość pracy czytnika: 13,553 … 13,567 MHz
- Zasięg odczytu (karta MC-DF3-2): do 20 mm
Przykładowe zastosowania:
- Codzienne sterowanie systemem alarmowym i automatyką budynkową (w tym KNX) z jednego panelu dotykowego.
- Programowanie i konfiguracja central alarmowych bez potrzeby stosowania kombinacji klawiszy.
- Personalizacja interfejsu – własne motywy, widżety i układ ekranów.
- Wyświetlanie wygaszacza (zegar cyfrowy lub pokaz slajdów) w trybie bezczynności.
