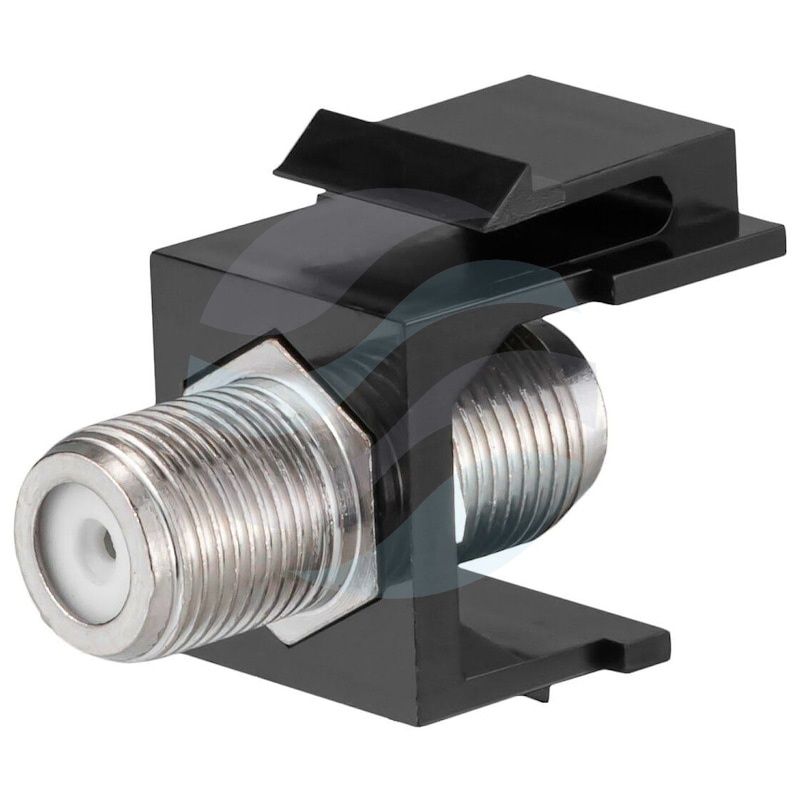

Adapter keystone z łącznikiem F – uniwersalne łącze dla sygnałów koncentrycznych

Adapter keystone z podwójnym gniazdem F to kluczowy element w profesjonalnych instalacjach telewizji satelitarnej, kablowej oraz systemów monitoringu CCTV opartych na technologii analogowej. Jego podstawową funkcją jest zapewnienie wygodnego, standardowego i estetycznego punktu zakończenia okablowania koncentrycznego w różnego rodzaju punktach dostępowych.

Dzięki konstrukcji zgodnej z uniwersalnym standardem Keystone, adapter może być montowany w dowolnych gniazdach ściennych, panelach krosowniczych, puszkach instalacyjnych czy patch panelach, które posiadają porty typu Keystone. To rozwiązanie znacząco upraszcza zarządzanie okablowaniem i umożliwia tworzenie elastycznych, modułowych instalacji.

Konstrukcja i kompatybilność

Adapter został zaprojektowany jako pasywny element łączący typu „beczka” (F-female to F-female). Oznacza to, że z obu jego stron znajdują się gniazda, które pozwalają na przedłużenie lub zakończenie kabla koncentrycznego za pomocą wtyków typu F. Złącza wykonane są z niklowanego metalu, co zapewnia dobrą odporność na korozję, trwałe połączenie elektryczne oraz stabilny charakterystyczny złoty kolor.

Montaż adaptera jest niezwykle prosty i nie wymaga narzędzi. Wystarczy wsunąć go od przodu do portu Keystone w panelu lub gnieździe, aż zatrzask mechaniczny (system snap-in) zabezpieczy go na swoim miejscu. Demontaż odbywa się przy pomocy standardowego narzędzia do wypinania modułów Keystone lub cienkiego śrubokrętu.

Właściwości transmisyjne

Kluczową cechą adaptera jest zachowanie integralności sygnału. Impedancja na poziomie 75 omów jest standardem dla instalacji telewizyjnych i wideo, co minimalizuje odbicia i straty sygnału. Urządzenie skutecznie przenosi sygnał w szerokim paśmie częstotliwości od 5 MHz do 2400 MHz, obejmując tym samym pasma używane przez telewizję naziemną, satelitarną, kablową oraz systemy szerokopasmowe.

Skuteczność ekranowania na poziomie klasy A oznacza bardzo dobrą ochronę przesyłanego sygnału przed zakłóceniami zewnętrznymi (EMI/RFI), co jest niezbędne dla zachowania wysokiej jakości obrazu i dźwięku, szczególnie w środowiskach o dużym natężeniu pól elektromagnetycznych.

Parametry techniczne

• Typ złącza: gniazdo F / gniazdo F („beczka”)
• Materiał złącza: niklowane
• Impedancja: 75 om
• Jakość złącza sygnałowego: 5 MHz ÷ 2400 MHz
• Skuteczność ekranowania: klasa A
• Mocowanie w gniazdach/puszkach/panelach itp: na zatrzask (snap-in) w portach w standardzie Keystone
• Materiał korpusu: tworzywo sztuczne
• Kolor korpusu: czarny

Zastosowanie w praktyce

Adaptery keystone z łącznikiem F znajdują zastosowanie wszędzie tam, gdzie konieczne jest wyprowadzenie sygnału koncentrycznego na front panelu. Typowym przykładem jest wyposażenie patch panela w szafie rack, gdzie obok portów sieciowych RJ-45 potrzebne są również gniazda dla telewizji satelitarnej lub kablowej. Dzięki nim instalacja zyskuje profesjonalny, uporządkowany wygląd.

Sprawdzają się również w domowych i biurowych gniazdach multimedialnych, pozwalając na stworzenie punktu dostępowego z różnymi typami złącz (RJ-45, HDMI, F) w jednej, estetycznej ramce. W systemach monitoringu umożliwiają wygodne wyprowadzenie sygnału z kamer analogowych do rejestratora, a w rozdzielaczach sygnału TV – organizację okablowania w punktach zbiorczych.
