Uchwyt kablowy do szaf rack – centralne mocowanie, frontowe wprowadzenie przewodów

Uchwyt kablowy do szaf rack 19″ – centralne mocowanie i frontowe wejście na przewody umożliwia symetryczne prowadzenie wiązek. Dane techniczne, instrukcję montażu oraz przykłady użycia opisano w odpowiednich sekcjach poniżej.

Zastosowanie i kluczowe cechy

Uchwyt przeznaczony jest do porządkowania kabli w szafach rack 19″ – zarówno w centrach danych, jak i w mniejszych dystrybutorach ISP. Centralne położenie podstawki ułatwia prowadzenie kabli w osi szafy, co ma szczególne znaczenie przy gęstym upakowaniu patchcordów i kabli zasilających. Frontowe wejście na przewody umożliwia szybkie przełożenie lub wymianę pojedynczych wiązek bez potrzeby demontażu bocznych paneli czy wysuwania urządzeń z szafy.

Stal ocynkowana, z której wykonano uchwyt, zapewnia długotrwałą odporność na korozję i ścieranie – również przy częstym kontakcie z osłonami kabli i w warunkach podwyższonej wilgotności. Zajmując 1U wysokości, element ten nie ogranicza przestrzeni montażowej dla przełączników, paneli krosowych czy zasilaczy, co pozwala maksymalnie wykorzystać pojemność szafy.

Konstrukcja i wymiary

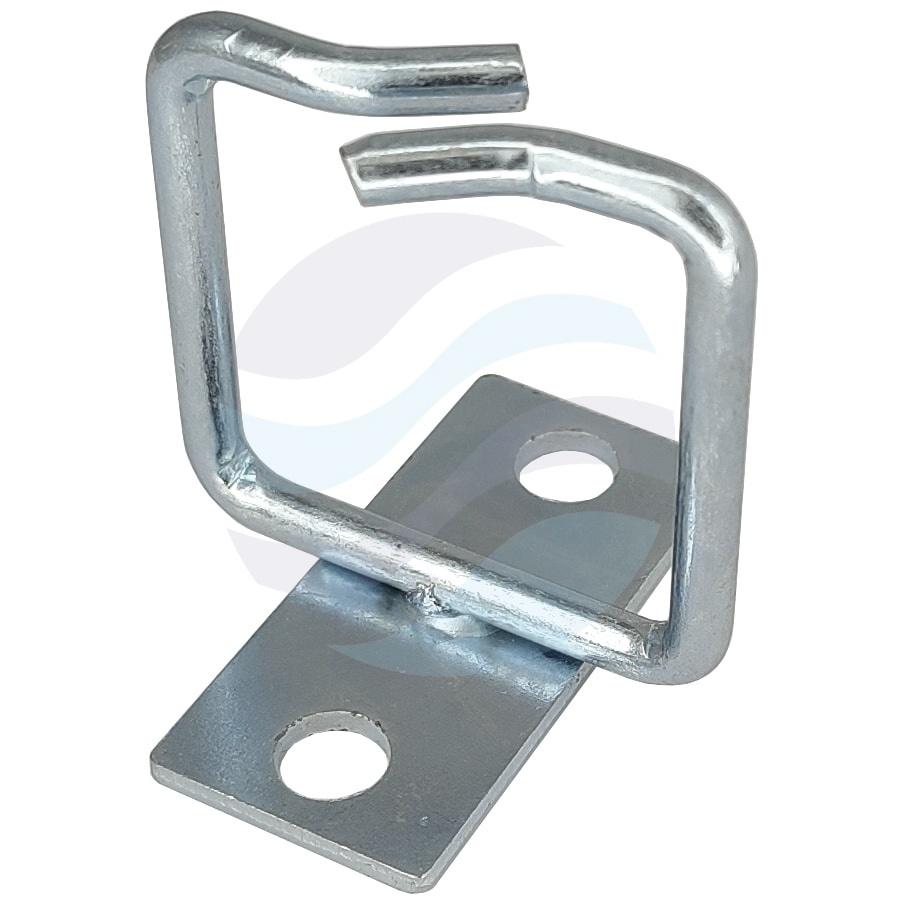

Zewnętrzny wymiar uchwytu to 40×40 mm – przekrój wystarczający dla typowych wiązek stosowanych w okablowaniu strukturalnym. Wewnętrzna przestrzeń na kable ma przekrój 32×32 mm, co pozwala na swobodne ułożenie kilku patchcordów kategorii 5e, 6 czy 6A bez nadmiernego ściskania lub zaginania.

Podstawa montażowa o wymiarach 20×42 mm jest zgodna z profilem 1U i zapewnia stabilne osadzenie uchwytu na standardowych profilach rackowych. Rozstaw otworów mocujących wynosi 30 mm – wartość dopasowana do typowej siatki otworów w szafach 19″, co eliminuje konieczność stosowania adapterów czy dodatkowych elementów dystansowych.

Montaż

Mocowanie centralne oznacza, że uchwyt instaluje się pośrodku pola rack, co sprzyja równomiernemu rozłożeniu masy kabli i redukuje naprężenia działające na poszczególne punkty mocowania. Otwory o rozstawie 30 mm pasują bezpośrednio do standardowych profili w szafach 19″ – montaż od frontu nie wymaga specjalistycznych narzędzi.

Niski profil 1U sprawia, że uchwyt nie blokuje sąsiednich jednostek – nawet przy maksymalnie zagęszczonej zabudowie szafy pozostaje swobodny dostęp do urządzeń zamontowanych bezpośrednio nad i pod uchwytem. Montaż od frontu szafy dodatkowo ułatwia serwisowanie instalacji, ponieważ wszystkie czynności związane z układaniem kabli można wykonać bez odkręcania paneli bocznych czy wysuwania szafy z rzędu.

Parametry techniczne

• Rodzaj: Uchwyt kablowy
• Typ: uchwyt kablowy 40×40 mm (moc. centralne, wejście: front)
• Materiał: stal ocynkowana
• Kolor: srebrny
• Wysokość (U): 1U
• Wymiar zewnętrzny uchwytu: 40 × 40 mm
• Wymiar wewnętrzny uchwytu: 32 × 32 mm
• Wymiary podstawki: 20 × 42 mm (1U)
• Rozstaw otworów: 30 mm
• Położenie podstawki: centralne
• Wprowadzenie okablowania: front

Przykłady użycia

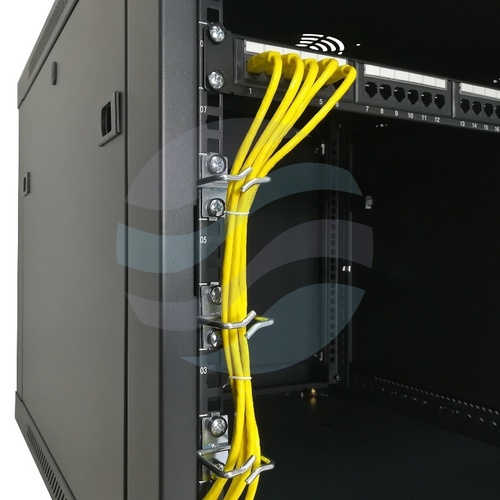

W serwerowniach o dużej gęstości połączeń uchwyt pełni funkcję punktu porządkującego patchcordy prowadzone od paneli krosowych do przełączników. Dzięki centralnemu mocowaniu kable biegną równolegle do osi szafy, co zapobiega ich plątaniu i ułatwia identyfikację poszczególnych połączeń podczas prac serwisowych. Frontowe wejście pozwala na szybkie wprowadzenie nowych przewodów bez przerywania pracy pozostałych urządzeń.

W węzłach dystrybucyjnych ISP, gdzie często dochodzi do zmian konfiguracji, uchwyt umożliwia separację wiązek kablowych – osobno dla sygnału i osobno dla zasilania – co redukuje ryzyko przypadkowego wyrwania złącza podczas manipulacji przy sąsiednich kablach. Stalowa konstrukcja zabezpiecza przewody przed nadmiernym zginaniem w pobliżu punktów mocowania, ograniczając ryzyko mikrouszkodzeń żył i utraty parametrów transmisyjnych.

W instalacjach o podwyższonych wymaganiach co do przepływu powietrza – na przykład w szafach z urządzeniami o dużym poborze mocy – uporządkowane prowadzenie kabli za pomocą tego uchwytu ogranicza blokowanie strumienia chłodzącego, co przekłada się na stabilniejszą temperaturę pracy wszystkich komponentów w szafie.

Zastosowanie w praktyce

W codziennej eksploatacji uchwyt kablowy z centralnym mocowaniem sprawdza się w środowiskach wymagających częstych zmian konfiguracji, takich jak centra kolokacyjne, laboratoria testowe czy mobilne węzły sieciowe. Jego symetryczne prowadzenie wiązek ułatwia utrzymanie czytelnego układu kabli, co przekłada się na krótszy czas diagnozowania usterek i bezpieczniejsze operacje serwisowe. Dzięki odpornej na korozję stali ocynkowanej oraz niskiemu profilowi 1U, uchwyt może być montowany zarówno w nowych instalacjach, jak i podczas modernizacji istniejących szaf, bez ingerencji w sąsiednie urządzenia. Frontowe wprowadzenie przewodów dodatkowo zwiększa ergonomię pracy techników, umożliwiając szybkie podłączanie lub odłączanie pojedynczych patchcordów bez naruszania pozostałego okablowania.

Element ten znajduje również zastosowanie w szafach teleinformatycznych o ograniczonej głębokości, gdzie utrzymanie porządku w wiązkach bez stosowania dodatkowych organizerów jest kluczowe dla zachowania przepływu powietrza. W połączeniu z listwami zasilającymi i panelami krosowymi, uchwyt pomaga w budowie przejrzystej i łatwej w zarządzaniu infrastruktury kablowej, co jest istotne zarówno w małych firmach, jak i rozległych sieciach operatorskich.
