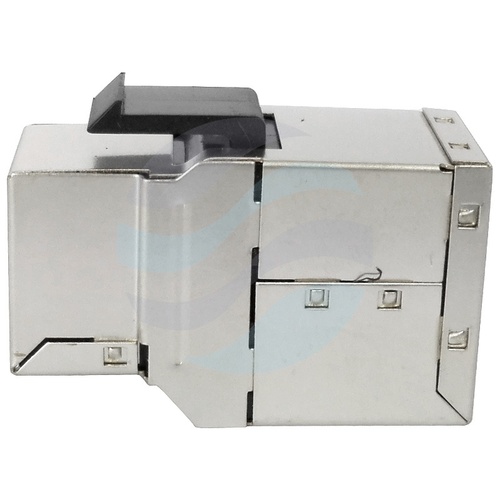

Łącznik modularny keystone STP – podstawowy element okablowania strukturalnego kategorii

Łącznik keystone stanowi uniwersalny, modularny interfejs w nowoczesnych instalacjach sieciowych. Jego konstrukcja pozwala na tworzenie elastycznych punktów dostępu, gniazd ściennych oraz wyposażanie patch paneli w standardzie RJ-45. Dedykowany jest do budowy przewodowych sieci komputerowych wymagających wysokiej przepustowości i odporności na zakłócenia.

Wykonany w standardzie kategorii 6A (klasa EA) zapewnia stabilną transmisję danych z prędkością do 10 Gb/s, spełniając wymagania nawet najbardziej wymagających aplikacji, takich jak centra danych, sieci korporacyjne czy systemy transmisji wideo wysokiej rozdzielczości. Solidna, metalowa obudowa gwarantuje mechaniczną trwałość oraz skuteczne ekranowanie (STP), niezbędne w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.

Modularność i uniwersalność zastosowań

Kluczową zaletą łącznika keystone jest jego kompatybilność z szeroką gamą obudów i paneli montażowych. Standardowy wymiar modułu umożliwia jego montaż w pojedynczych gniazdach natynkowych, podwójnych ramkach, a także w modułowych patch panelach przeznaczonych do szaf rack 19". Dzięki temu z jednego typu łącznika można budować zarówno punkty abonenckie w biurach, jak i zorganizowane punkty dystrybucyjne w szafach serwerowych.

Konstrukcja i ekranowanie

Metalowa obudowa pełni nie tylko funkcję ochrony mechanicznej, ale przede wszystkim stanowi integralną część systemu ekranowania. Po podłączeniu ekranowanej skrętki i zamontowaniu łącznika w metalowej obudowie gniazda lub panelu, tworzy się ciągła, galwaniczna osłona chroniąca sygnał przed zewnętrznymi polami elektromagnetycznymi (EMI) oraz ograniczająca emisję własną kabla (RFC). Jest to niezbędne dla zachowania integralności sygnału przy wysokich częstotliwościach pracy, charakterystycznych dla standardów 10GBASE-T.

Integracja z infrastrukturą rack

W profesjonalnych instalacjach kluczowe jest sprawne zarządzanie okablowaniem. Moduły keystone są podstawowym elementem wyposażenia modularnych patch paneli, które montuje się w szafach teleinformatycznych. Pozwalają one na dowolne konfigurowanie liczby i typu portów (np. RJ-45, światłowodowe, audio) w jednym panelu, a także na łatwą wymianę lub naprawę pojedynczych portów bez konieczności wymiany całego panelu.

Parametry techniczne

• Typ: Łącznik keystone
• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Szerokość: 17 mm
• Wysokość: 23 mm
• Głębokość: 36 mm

Zastosowanie w praktyce

Łącznik keystone kategorii 6A STP znajduje zastosowanie wszędzie tam, gdzie wymagana jest przyszłościowa, odporna na zakłócenia infrastruktura kablowa. Sprawdza się w projektowaniu nowoczesnych biur, sal konferencyjnych i centrów edukacyjnych, gdzie każdy punkt sieciowy musi być gotowy do przesyłania dużych ilości danych. W środowiskach przemysłowych lub biurowych o gęstej zabudowie sprzętu elektronicznego ekranowanie (STP) jest koniecznością dla zapewnienia stabilności połączenia. Montaż w modułowych patch panelach ułatwia organizację i identyfikację okablowania w serwerowniach, znacząco przyspieszając prace administracyjne i rozbudowę sieci.
