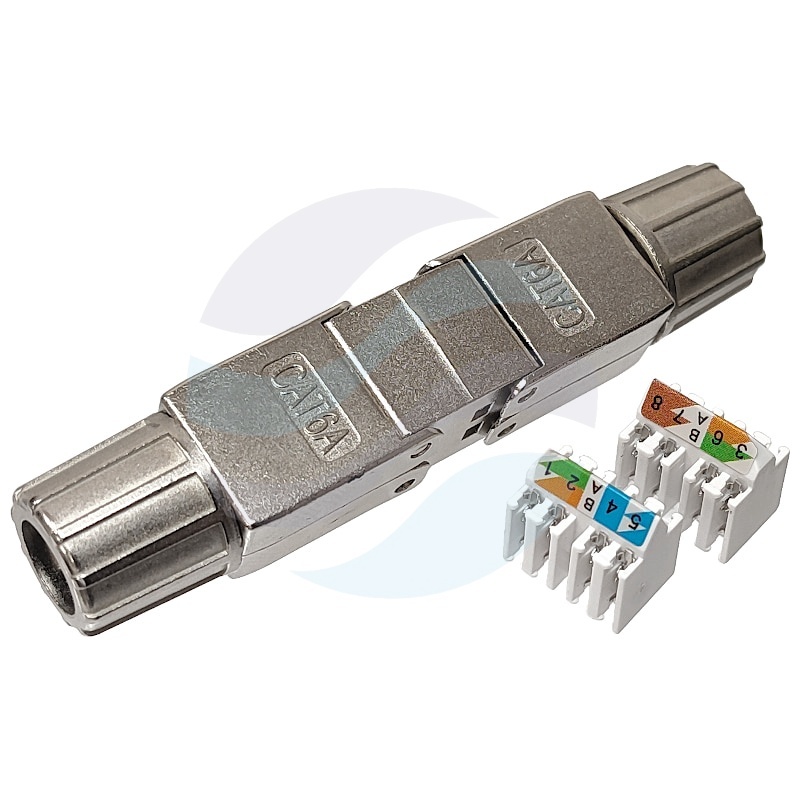

Moduł połączeniowy STP – beznarzędziowe zakończenie kabli ekranowanych

Moduł połączeniowy kategorii 6A stanowi kluczowy element w profesjonalnych instalacjach strukturalnych, umożliwiający tworzenie niezawodnych i wydajnych punktów abonenckich. Jego konstrukcja jest przystosowana do pracy z ekranowanymi kablami STP, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne i stabilność transmisji danych.

Zastosowanie technologii beznarzędziowej znacząco przyspiesza i upraszcza proces montażu, eliminując potrzebę używania specjalistycznych narzędzi do zaciskania. Dzięki temu instalator może szybko i precyzyjnie przygotować zakończenie kabla, minimalizując ryzyko błędów wykonania, które mogłyby wpłynąć na parametry transmisyjne całego łącza.

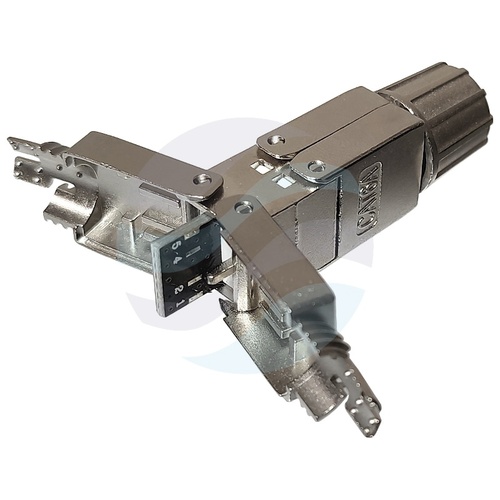

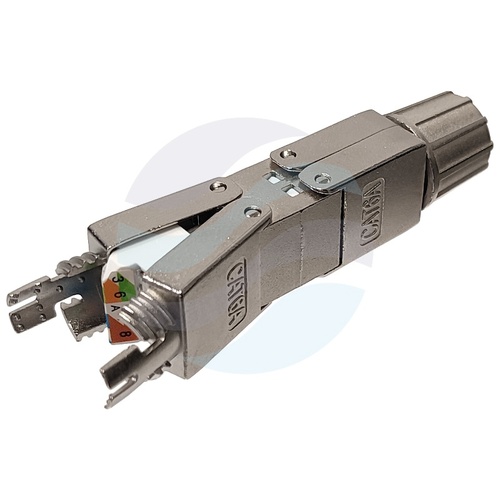

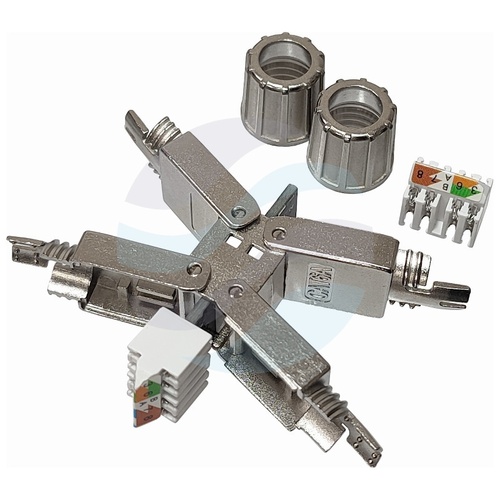

Konstrukcja i ekranowanie

Solidność i trwałość modułu zapewnia obudowa wykonana z cynkowego odlewu ciśnieniowego, poddanego procesowi niklowania. Taka konstrukcja gwarantuje mechaniczną wytrzymałość oraz ochronę przed korozją. Kluczowe dla jakości połączenia są styki wykonane z brązu fosforowego, które charakteryzują się doskonałymi właściwościami sprężystymi i przewodnościowymi.

Ekranowanie jest realizowane na dwóch poziomach. Po pierwsze, sam moduł jest przystosowany do połączenia z ekranem kabla. Po drugie, styki kontaktowe są dodatkowo zabezpieczone powłoką niklową z pozłacaniem o grubości 0,5 mikrometra. Złoto skutecznie zapobiega utlenianiu się styków, zapewniając niski i stabilny opór przejścia kontaktowego przez cały okres eksploatacji, co jest niezwykle istotne dla transmisji wysokich przepływności.

Wydajność i kompatybilność

Moduł spełnia wymagania kategorii 6A (klasy EA), co oznacza certyfikowaną pracę z pasmem do 500 MHz. Taka specyfikacja pozwala na obsługę aplikacji 10GBase-T, czyli transmisji Ethernet z prędkością do 10 Gb/s na odległościach do 100 metrów. Jest to standard niezbędny w nowoczesnych centrach danych, sieciach korporacyjnych oraz wszędzie tam, gdzie wymagane są duże przepustowości dla serwerów, stacji roboczych lub systemów przechowywania danych.

Kompatybilność z ekranowanymi kablami strukturalnymi, takimi jak U/FTP czy F/UTP, pozwala na budowę kompletnych, odpornych na zakłócenia tras kablowych. Dzięki niewielkim wymiarom moduł jest dyskretny i łatwy do zamontowania w standardowych gniazdach abonenckich lub panelach krosowniczych.

Parametry techniczne

• Typ: Moduł połączeniowy
• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Materiał obudowy: cynkowy odlew ciśnieniowy niklowany
• Materiał kontaktowy: brąz fosforowy
• Ekranowanie styków: Nikiel, pozłacany 0,5
• Wymiary: 72 x 15 x 15 mm

Zastosowanie w praktyce

Moduł znajduje idealne zastosowanie w projektach wymagających najwyższej jakości sygnału i odporności na trudne warunki środowiskowe. Sprawdza się w instalacjach przemysłowych, gdzie występują silne pola elektromagnetyczne generowane przez maszyny, a także w nowoczesnych biurach i centrach danych, gdzie przyszłościowa przepustowość 10 Gb/s staje się standardem. Technologia beznarzędziowa jest szczególnie doceniana przez ekipy instalacyjne podczas rozbudowy lub modernizacji istniejącej infrastruktury, pozwalając na szybkie i efektywne wykonanie pracy bez konieczności wożenia ze sobą pełnego zestawu narzędzi.
