Termostat zamykający 10A do szaf RACK, NO, czarny, AK-1505-B

Sprzęt zamontowany w zamkniętych szafach – serwery, zasilacze UPS, systemy monitoringu CCTV czy centrale alarmowe – generuje ciepło wymagające sprawnej kontroli. Stała, nieprzerwana praca wentylatorów przez całą dobę powoduje zbędne koszty energii i przyspiesza zużycie mechanicznych podzespołów. Rozwiązaniem jest automatyzacja, która uruchamia systemy wymiany powietrza tylko w momencie rzeczywistej potrzeby.

Termostat AK-1505-B to sterownik zaprojektowany do precyzyjnego zarządzania dopływem prądu do sprzętu wspomagającego obieg powietrza w szafach rack. Dzięki swojej konstrukcji oferuje prostą, mechaniczną odpowiedź na zmiany temperatury, bez potrzeby programowania czy podłączania złożonych sterowników zewnętrznych.

AK-1505-B – Termostat zamykający

Moduł AK-1505-B odpowiada za automatyczne załączanie urządzeń chłodniczych – takich jak panele wentylacyjne czy pojedyncze chłodnice – w momencie przekroczenia progu temperatury zadanego ręcznie na pokrętle urządzenia. Element wykonawczy stanowi tu sensor termobimetalowy. Zasada jego działania opiera się na mechanicznym odkształceniu pod wpływem wzrostu temperatury otoczenia. Gdy wartość krytyczna zostanie osiągnięta, dochodzi do zwarcia styku prądowego i podania napięcia na urządzenia chłodnicze.

Jest to rozwiązanie w pełni autonomiczne, niewymagające zewnętrznego zasilania do monitorowania stanu termicznego. Urządzenie pełni rolę przewodnika dla obwodu o natężeniu do 10 A, co pozwala na bezpośrednie sterowanie znacznymi systemami wentylacyjnymi pracującymi w sieci 230V.

Styk (NO) normalnie otwarty – szybkie działanie

Konfiguracja styku opiera się na trybie normalnie otwartym (NO). W stanie spoczynku, gdy temperatura utrzymuje się poniżej ustawionego progu, styk pozostaje otwarty, uniemożliwiając przepływ prądu do podłączonego odbiornika. Dopiero ogrzanie czujnika termobimetalowego powoduje jego mechaniczne odkształcenie, które łączy styki i załącza urządzenia chłodnicze. Gdy tylko temperatura otoczenia spadnie, czujnik wraca do pierwotnego kształtu, otwierając obwód elektryczny. Taka konstrukcja zapewnia bardzo krótki czas reakcji, zapobiegając wahaniom termicznym wewnątrz obudowy.

Bezpieczne rozwiązanie – klasa palności UL 94 V-0

W projektowaniu infrastruktury sieciowej i elektrycznej kluczowe jest ograniczanie ryzyka pożarowego. Obudowa termostatu AK-1505-B została wykonana z tworzywa sztucznego, które posiada najwyższą w skali UL 94 klasę palności – V-0. Certyfikat ten potwierdza, że materiał ulega samoczynnemu zgaszeniu w czasie nie dłuższym niż 10 sekund po odjęciu źródła płomienia, a ewentualne krople stopionego materiału nie powodują zapłonu podłoża. W razie awarii urządzenie staje się więc elementem pasywnym, który nie wspomaga procesu rozprzestrzeniania się ognia w szafach serwerowych, sterowniczych czy elektrycznych.

Montaż na 2 sposoby

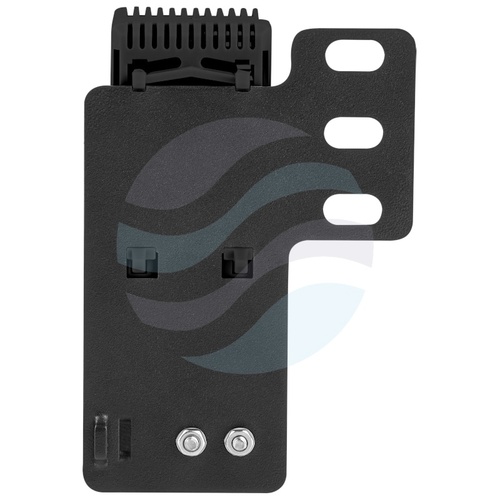

Producent przewidział dwie podstawowe ścieżki instalacji termostatu. Z tyłu obudowy znajdują się standardowe klipsy dedykowane do zatrzaskowego montażu na szynie DIN 35 mm, powszechnie stosowanej w rozdzielnicach i szafach sterowniczych.

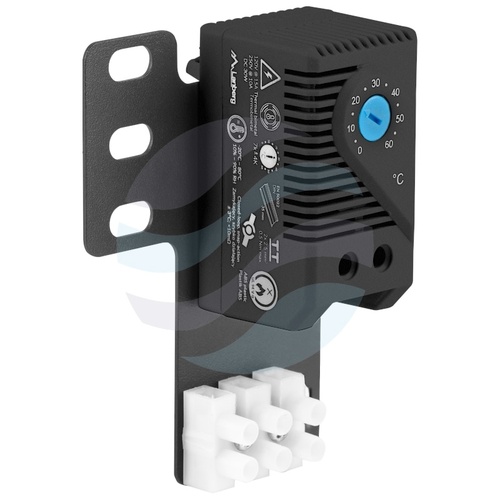

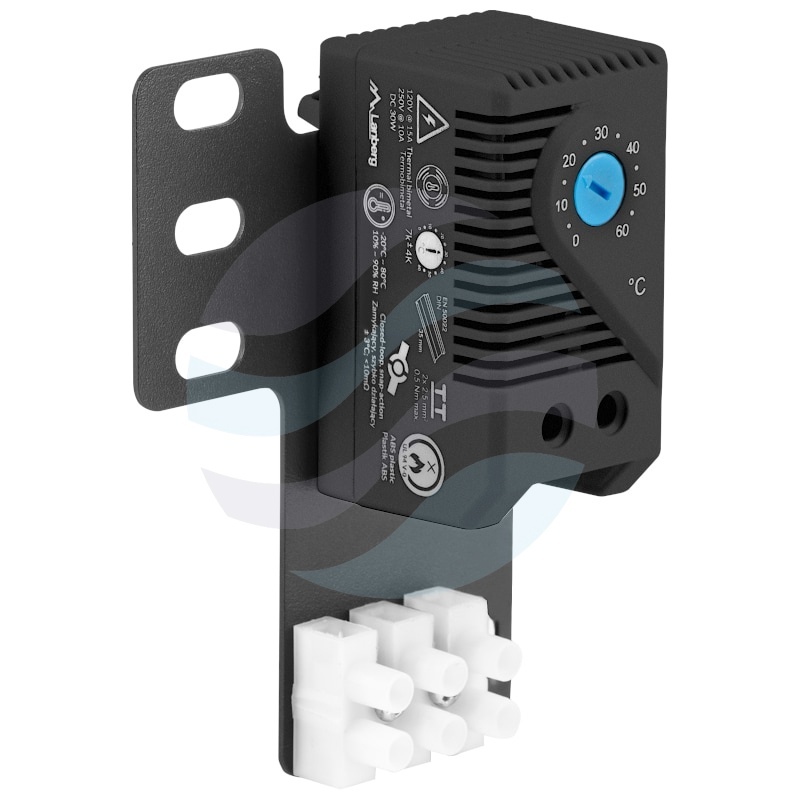

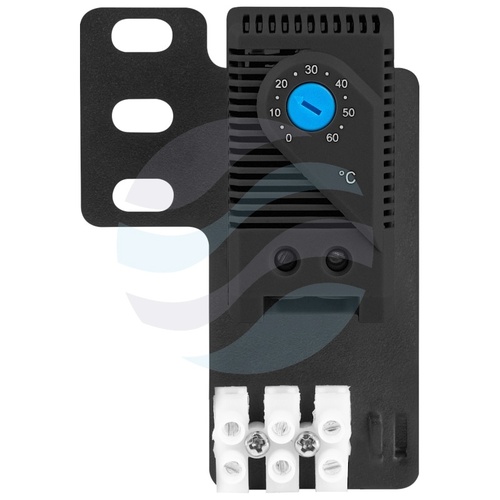

Drugą opcją jest zastosowanie płaskiego, czarnego ucha montażowego malowanego proszkowo o grubości 1,0 mm, w pełni kompatybilnego ze standardem szaf RACK. Element ten jest zdejmowalny i konfigurowalny – może być zamocowany z przodu lub z tyłu szyny rackowej, po lewej lub prawej stronie urządzenia. Dodatkowo konstrukcja ucha umożliwia odwrócenie go o 180 stopni, co pozwala na montaż w ciasnych przestrzeniach RACK, gdzie dostęp do przedniej części szyny jest utrudniony. Otwory z obu stron ucha dają możliwość przykręcenia termostatu w orientacji zapewniającej optymalny dostęp do pokrętła regulacji i zacisków elektrycznych.

Bogaty zestaw akcesoriów

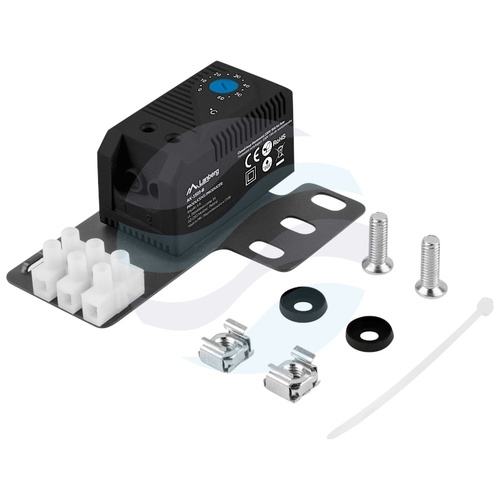

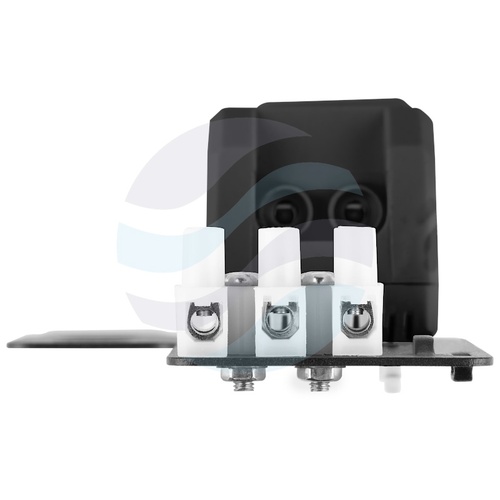

W opakowaniu oprócz samego termostatu znajdują się dodatkowe akcesoria ułatwiające integrację z szafą i instalacją elektryczną. W skład zestawu wchodzą m.in. kostka elektryczna do podłączenia przewodów oraz standardowe śruby i elementy dystansowe wymagane przy montażu na szynach rackowych. Rozwiązanie to znacznie podnosi wartość użytkową produktu.

Parametry techniczne

• EAN: 5901969424386
• Gwarancja: 24 miesiące
• Typ: Termostat zamykający
• Prąd znamionowy styku: 10 A
• Materiał: ABS, miedź, plastik
• Kolor: Czarny
• Obsługiwane rozmiary szaf: 10", 19"
• Klasa palności: UL 94 V-0
• Styk: normalnie otwarty (NO)
• Montaż: szyna DIN 35 mm, ucho RACK
• Wysokość teleinformatyczna: 2,5 U
• Długość: 43 mm
• Szerokość: 67,8 mm
• Wysokość: 97,3 mm
• Waga: 0,1 kg

Zastosowanie w praktyce

AK-1505-B sprawdza się wszędzie tam, gdzie wymagana jest automatyczna, bezobsługowa praca systemów chłodzenia. W serwerowniach może bezpośrednio załączać wysokowydajne panele wentylacyjne montowane w górnej części szafy 19", reagując na stany termiczne generowane przez serwery. W szafach monitoringu CCTV eliminuje konieczność ciągłego chłodzenia, uruchamiając wymuszony obieg powietrza dopiero przy dłuższej pracy rejestratorów w upalne dni. W instalacjach zasilania awaryjnego (UPS) pozwala na wyprowadzenie ciepła wydzielanego przez układy ładowania akumulatorów, zapobiegając ich degradacji termicznej tylko wtedy, gdy jest to konieczne. Mechaniczna, odporna na awarie budowa predysponuje go do pracy w miejscach o utrudnionym dostępie serwisowym.
