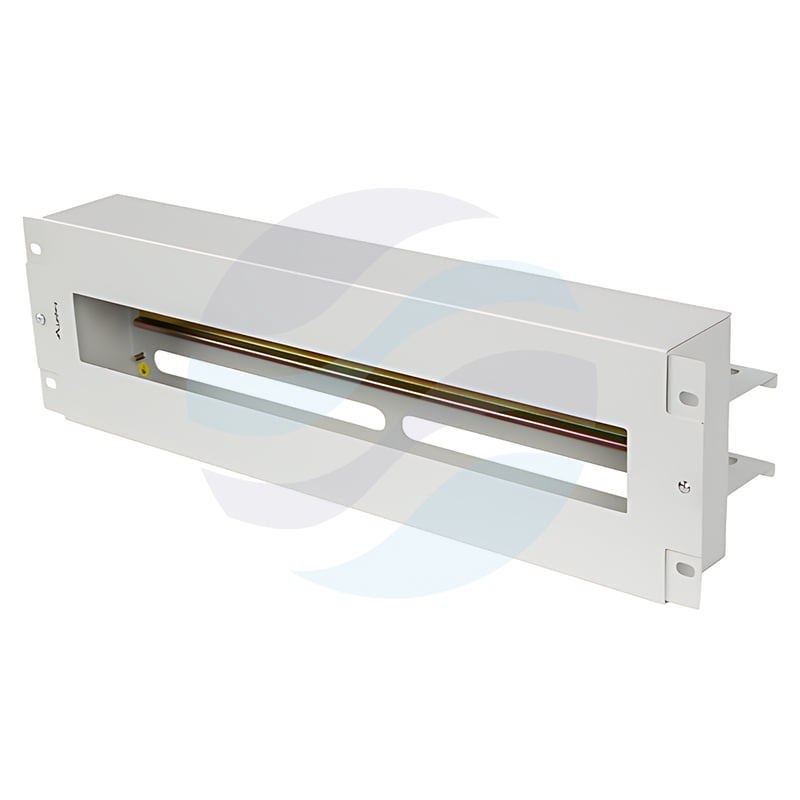

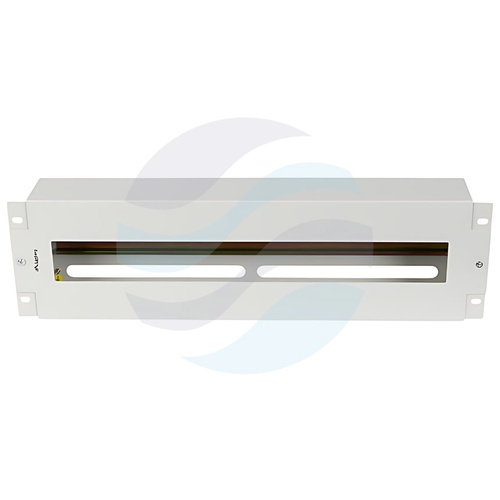

LANBERG Panel dystrybucji napięć Rack 19" 3U z szyną DIN TS-35, szary
Panel Dystrybucji Napięć 3U 19" z Szyną DIN TS-35

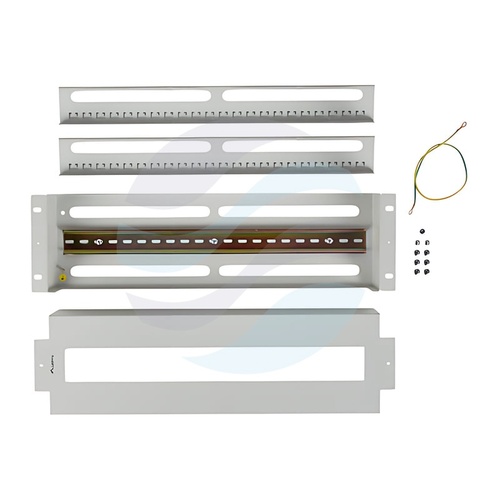

Panel dystrybucji napięć w standardowym rozmiarze 19" i wysokości 3U został zaprojektowany do montażu w szafach rack. Wyposażony w szynę DIN TS-35, osłonę, organizer kabli, otwory kablowe oraz układ uziemienia, stanowi kompletne narzędzie do rozsyłu zasilania i porządkowania okablowania w serwerowniach, centralech telekomunikacyjnych i instalacjach przemysłowych.
Konstrukcja modułu opiera się na trwałej ramie 19" z montażem w standardowych prowadnicach. Szyna DIN TS-35 umożliwia instalację listew zasilających, przekaźników, styczników, bezpieczników i innych komponentów w jednym, uporządkowanym bloku. Dzięki zintegrowanemu organizerowi kabli i otworom kablowym okablowanie pozostaje czytelne i łatwe w serwisowaniu, a uziemienie podnosi poziom bezpieczeństwa całego systemu.

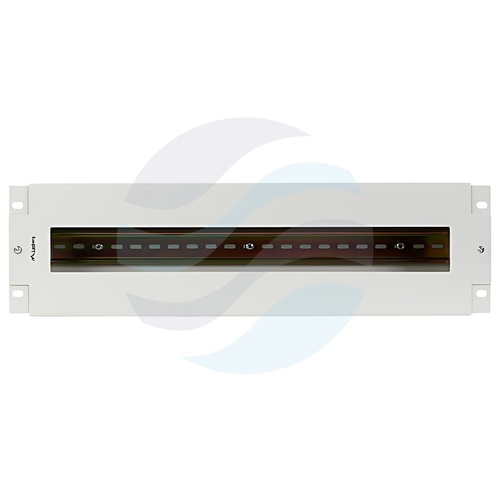

Szyna montażowa DIN TS-35
Panel wyposażono w szynę DIN typu TS-35, która stanowi uniwersalną podstawę montażową dla standardowych komponentów elektrycznych zgodnych z normą EN 60715. Szerokość szyny wynosi 35 mm, co pozwala na bezpośrednie mocowanie listew zasilających, wyłączników nadprądowych, przekaźników, styczników, modułów bezpiecznikowych oraz rozdzielaczy potencjału. Dzięki zamontowaniu szyny w panelu 19" zyskujesz możliwość konfiguracji rozdzielnicy bezpośrednio w szafie rack, bez potrzeby stosowania dodatkowych konstrukcji wsporczych. Montaż komponentów na szynie DIN TS-35 odbywa się za pomocą zatrzasków sprężynowych – nie wymaga narzędzi i umożliwia szybką rekonfigurację układu.
Organizacja okablowania
W panelu zastosowano zintegrowany organizer kabli, który prowadzi przewody w sposób uporządkowany, eliminując plątaninę i przypadkowe sploty. Otwory kablowe o odpowiednich średnicach umożliwiają wyprowadzenie wiązek przewodów z tyłu i boków panelu, co ułatwia zachowanie czystości instalacji. Organizer redukuje ryzyko przypadkowego wyciągnięcia wtyczek oraz ułatwia identyfikację poszczególnych obwodów podczas prac serwisowych. W połączeniu z szyną DIN TS-35 i odpowiednio poprowadzonym okablowaniem, panel pozwala utrzymać w ryzach nawet rozbudowane systemy zasilania w gęsto wypełnionych szafach rack.
Bezpieczeństwo i uziemienie

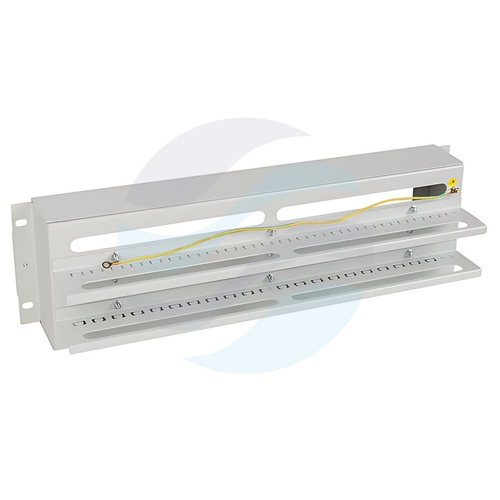

Osłona panelu chroni przed przypadkowym kontaktem z elementami pod napięciem oraz przed mechanicznym uszkodzeniem zainstalowanych komponentów. Wykonana z wytrzymałego materiału izolacyjnego, zapewnia ochronę przed zwarciami i porażeniem. Układ uziemienia został wyprowadzony w postaci dedykowanego zacisku umożliwiającego podłączenie przewodu ochronnego PE. Dzięki niemu wszystkie metalowe elementy panelu są skutecznie uziemione, co minimalizuje ryzyko porażenia i zakłóceń elektromagnetycznych. Uziemienie stanowi także niezbędny element w instalacjach wymagających ciągłości ochrony przeciwporażeniowej – zgodnie z wymogami norm IEC 60364.
Parametry techniczne
- Format: 19"
- Wysokość: 3U
- Szyna montażowa: DIN TS-35 (zgodna z EN 60715)
- Osłona: tak
- Organizer kabli: tak
- Otwory kablowe: tak
- Uziemienie: tak (zacisk ochronny PE)
Zastosowanie w praktyce
Panel dystrybucji napięć 3U 19" sprawdzi się przede wszystkim w serwerowniach i szafach teleinformatycznych, gdzie konieczne jest rozdysponowanie zasilania AC lub DC na wiele odbiorników. Możliwość zamontowania na szynie DIN listew zasilających, modułów bezpiecznikowych czy przekaźników pozwala scentralizować punkt rozdzielczy i uporządkować okablowanie w jednej jednostce rack.
W instalacjach automatyki przemysłowej panel może pełnić rolę rozdzielnicy pomocniczej – na szynie TS-35 montuje się styczniki, przekaźniki czasowe, zasilacze buforowe i moduły zabezpieczeń. Dzięki otworom kablowym i organizerowi przewody prowadzone są w sposób czytelny i bezpieczny, co skraca czas diagnostyki i serwisu. Panel znajduje również zastosowanie w systemach audio-wizualnych, sieciach ISP oraz wszędzie tam, gdzie potrzebna jest kompaktowa i bezpieczna dystrybucja napięcia w standardzie 19".
W obiektach wymagających wysokiej niezależności obwodów – np. w bankach, centrach danych czy węzłach telekomunikacyjnych – możliwość indywidualnego zabezpieczania każdego odbiornika na szynie DIN pozwala na izolację awarii bez wyłączania zasilania pozostałych urządzeń. Uziemienie panelu zapewnia przy tym zgodność z rygorystycznymi wymaganiami ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej.
