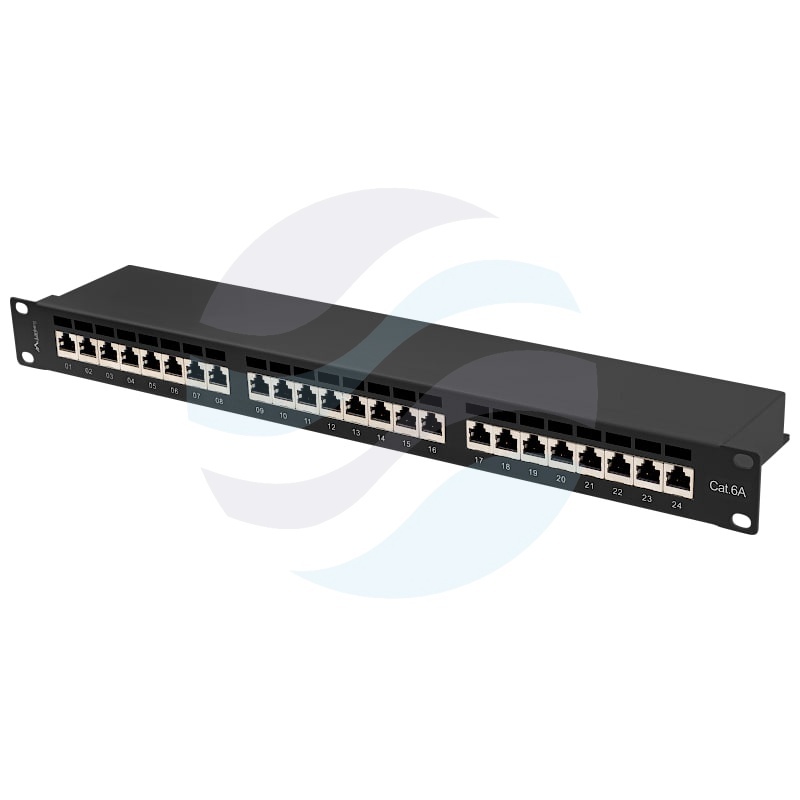

LANBERG PPSA-1024-B Patch panel STP 24-port RJ-45 KRONE, kat.6A, rack 19" 1U z podstawką, czarny
Patch panel 24 porty STP kat. 6a RJ-45 1U 19" (Lanberg PPSA-1024-B)
Patch panel Lanberg PPSA-1024-B to 24-portowe, ekranowane urządzenie pasywne przeznaczone do montażu w szafach rack 19". Zaprojektowany do zakańczania i organizowania ekranowanych kabli typu skrętka w instalacjach okablowania strukturalnego. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo, zapewnia mechaniczną wytrzymałość i odporność na uszkodzenia. Zintegrowana półka kablowa umożliwia wygodne mocowanie wiązek przewodów za pomocą opasek samozaciskowych.
Budowa i instalacja

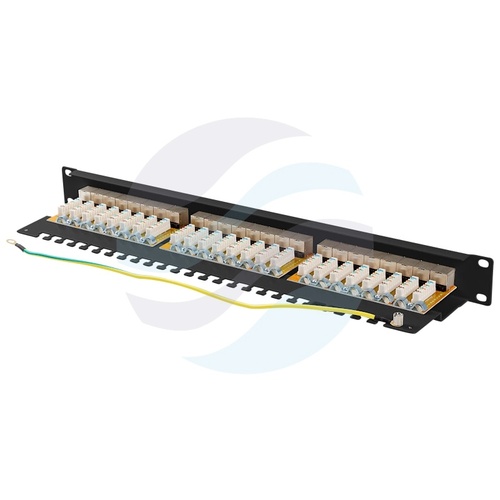

Panel wyposażono w 24 porty RJ-45 z ekranowanymi gniazdami. Złącza szczelinowe typu IDC/LSA (Krone) posiadają kolorowe kodowanie ułatwiające prawidłowe zarabianie przewodów zgodnie ze standardami T568A i T568B. Każdy port jest indywidualnie numerowany, co przyspiesza identyfikację torów podczas prac serwisowych. Dostęp do złącz krawędziowych od tyłu panela umożliwia szybką konserwację i rekonfigurację połączeń bez demontażu całego urządzenia.
Materiał styków stanowi fosforobrąz platerowany złotem, co gwarantuje niską rezystancję przejścia (20 mΩ) i odporność na korozję. Trwałość złącz krawędziowych przekracza 200 cykli, a złącz RJ-45 – 650 cykli. Panel dostarczany jest z zestawem montażowym M6 oraz opaskami zaciskowymi.
Parametry transmisyjne i kompatybilność
Urządzenie spełnia wymagania kategorii 6A / klasy EA zgodnie z normą EN50173. Pasmo pracy do 500 MHz umożliwia transmisję 10 Gigabit Ethernet w pełnym zakresie częstotliwości. Ekranowanie (STP) zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w środowiskach o wysokim poziomie szumów.
Dane techniczne
- Producent: Lanberg
- EAN: 5901969428322
- Standard montażu: 19" (1U)
- Liczba portów: 24
- Typ portów: RJ-45
- Kategoria / klasa: 6A / klasa EA
- Pasmo pracy: 500 MHz
- Ekranowanie: tak (STP)
- Typ zarabiania: IDC/LSA (Krone)
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz krawędziowych: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Rezystancja styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Materiał obudowy: ABS, metal (blacha stalowa malowana proszkowo)
- Kolor: czarny (RAL 9004)
- Wymiary (szer. × głęb. × wys.): 445 × 102 × 44,45 mm
- Akcesoria w zestawie: zestaw montażowy rack M6, opaski zaciskowe
