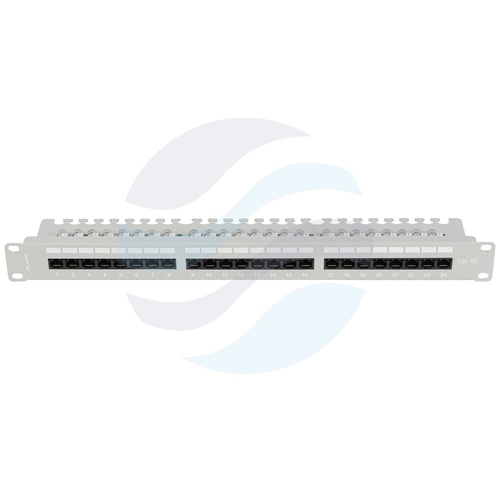

LANBERG PPU5-1124-S Patch panel UTP 24-port RJ-45 KRONE, kat.5e, rack 19" 1U z tacką, szary
Patch panel UTP 19" 24x RJ45 kat.5e, tacka złącza KRONE, szary (Lanberg)
Lanberg PPU5-1124-S to 24-portowy nieekranowany patch panel kategorii 5e o wysokości 1U, przeznaczony do montażu w szafach rack 19". Zaprojektowany do pracy w instalacjach teleinformatycznych niewymagających ekranowania przed zakłóceniami elektromagnetycznymi. Zintegrowana półka kablowa umożliwia wygodne prowadzenie i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując naprężenia w okablowaniu.
Złącza szczelinowe typu Krone posiadają kolorowe kodowanie ułatwiające instalację zgodną ze standardami T568A i T568B. Każdy port jest indywidualnie numerowany, a pole opisowe na panelu pozwala na czytelne oznaczenie punktów krosowych. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze RAL7035. Parametry transmisyjne zgodne z EN50173 dla klasy D (kat.5E) oraz pasmem pracy do 100 MHz, co zapewnia transmisję Gigabit Ethernet.
Specyfikacja techniczna
- Producent: Lanberg
- EAN: 5901969441895
- Standard: 19"
- Wysokość teleinformatyczna: 1 U
- Liczba portów: 24
- Typ portów: RJ-45
- Kategoria / klasa: 5e / klasa D
- Pasmo pracy: 100 MHz
- Ekranowanie: Nie
- Złącze krawędziowe: LSA typu Krone
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz krawędziowych: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Max. prąd: 1,5 A
- Max. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Przystosowane do przewodów: 20–26 AWG
- Typ zarabiania: IDC/LSA
- Materiał obudowy: Stal
- Kolor (RAL): RAL7035 (szary)
- Długość: 98 mm
- Szerokość: 482,6 mm
- Wysokość: 44,45 mm
- Waga: 0,9 kg
- Impedancja: 75 Ω
- Strata wtrąceniowa: < 0,2 dB
- Zalecana temperatura otoczenia: –10 do 60 °C
- Oznaczenia portów: ponumerowane pola
- Długość złącza: 21,5 mm
- Uziemienie: Nie
Akcesoria w zestawie
- Zintegrowana półka kablowa
- Śruby M6
- Organizer okablowania
Budowa i montaż

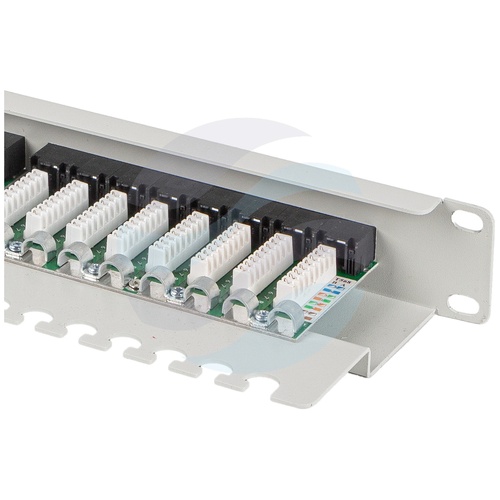

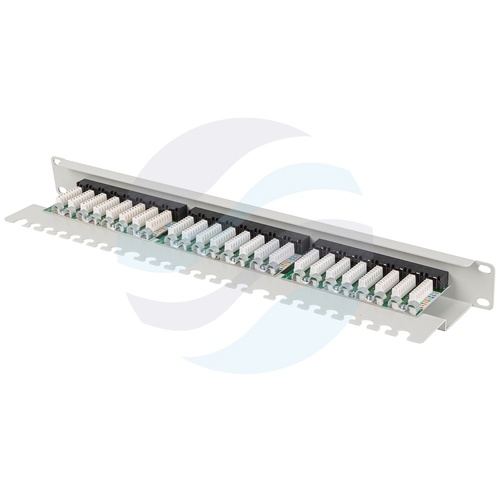

Obudowa panelu wykonana ze stali walcowanej na zimno, malowana proszkowo (RAL7035). Montaż w szafie rack 19" za pomocą dołączonych śrub M6. Zintegrowana półka kablowa ułatwia organizację wiązek i odciążenie kabli. Złącza LSA typu Krone umożliwiają szybkie zarabianie przewodów 20–26 AWG metodą IDC. Kolorowe kodowanie na złączach oraz oznaczenia T568A/T568B skracają czas instalacji i minimalizują ryzyko błędów.
Parametry transmisyjne i trwałość
Panel spełnia wymagania klasy D (kat.5E) według EN50173, z częstotliwością pracy do 100 MHz i stratą wtrąceniową poniżej 0,2 dB. Złącza krawędziowe wytrzymują ponad 200 cykli, a gniazda RJ-45 – ponad 650 cykli. Styki wykonane z fosforobrązu platerowanego złotem zapewniają niską oporność (20 mΩ) i odporność na korozję. Wytrzymałość dielektryczna 1000 V AC RMS (60 Hz/1 min) oraz rezystancja izolacji 500 MΩ gwarantują bezpieczną pracę w warunkach instalacyjnych.
