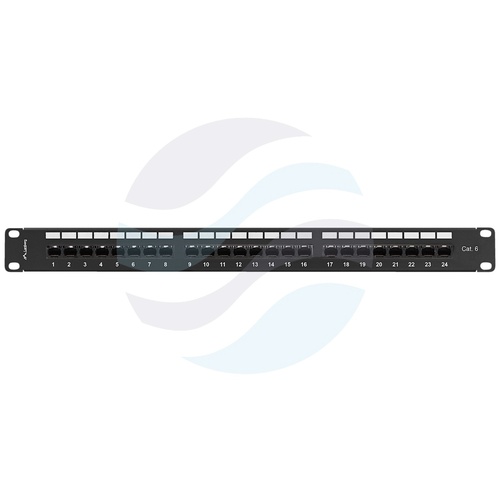

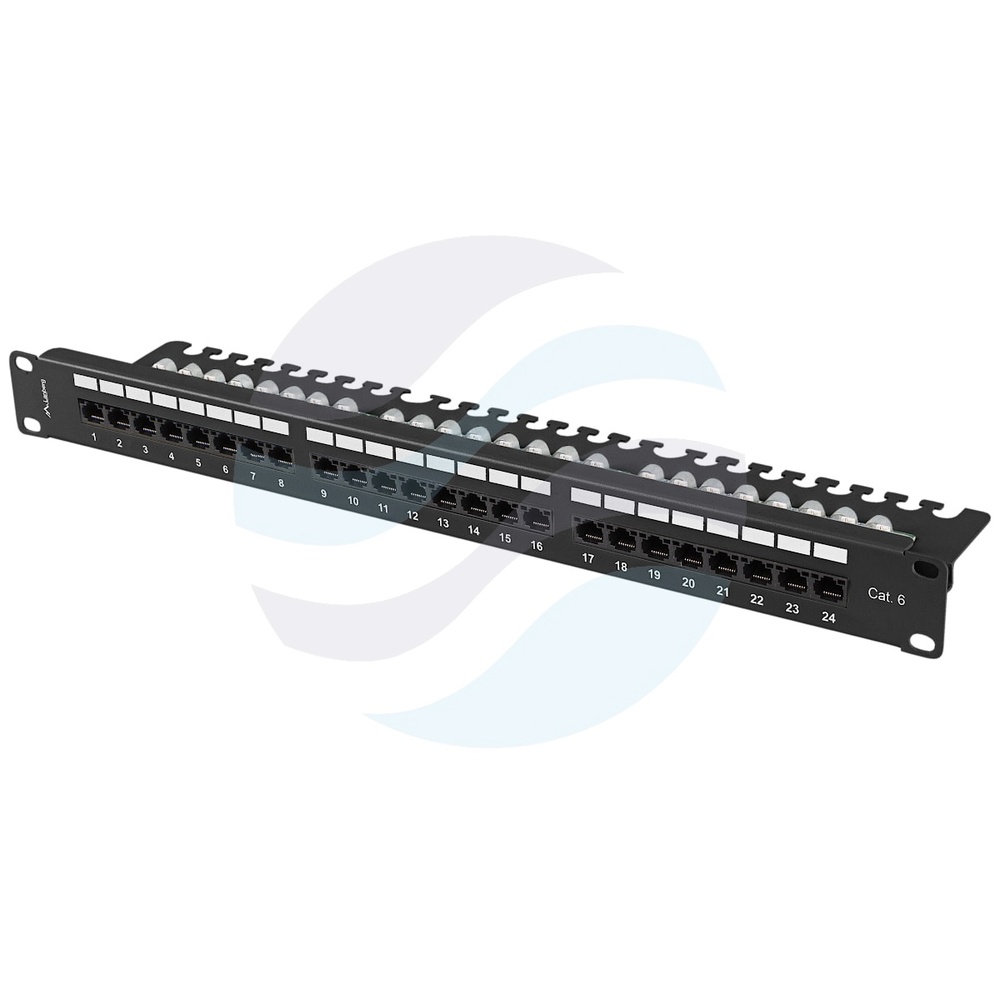

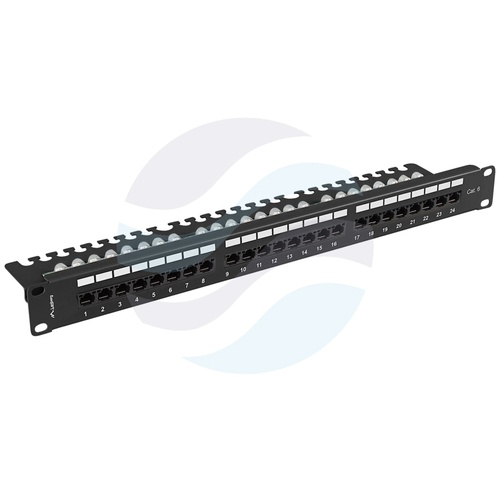

LANBERG PPU6-1124-B Patch panel UTP 24-port RJ-45 KRONE, kat.6, rack 19" 1U z tacką, czarny
Patch panel UTP 19" 24x RJ45 kat.6, tacka złącza KRONE (Lanberg PPU6-1124-B)
Lanberg PPU6-1124-B to 24-portowy nieekranowany patch panel kategorii 6 / klasy E, przeznaczony do montażu w szafach rack 19" o wysokości 1U. Zaprojektowany z myślą o instalacjach teleinformatycznych w środowiskach o niskim poziomie zakłóceń elektromagnetycznych. Zintegrowana półka kablowa umożliwia sprawne prowadzenie i odciążenie wiązek kablowych za pomocą opasek samozaciskowych, co ułatwia utrzymanie porządku w szafie dystrybucyjnej.
Budowa i system okablowania
Panel wyposażono w złącza krawędziowe LSA typu Krone z kolorowym kodowaniem ułatwiającym zarabianie przewodów zgodnie ze standardami EIA/TIA 568A oraz EIA/TIA 568B. Każdy port posiada własną numerację, a pole opisowe nad gniazdami pozwala na czytelne oznaczanie punktów krosowych. Złącza szczelinowe (IDC/LSA) akceptują przewody o przekroju 20–26 AWG, a ich trwałość wynosi >200 cykli. Gniazda RJ-45 wytrzymują >650 cykli łączenia, co gwarantuje długotrwałą niezawodność w intensywnie eksploatowanych sieciach.
Parametry transmisyjne i elektryczne
Pasmo pracy panelu sięga 250 MHz, a strata wtrąceniowa nie przekracza 0,2 dB. Impedancja 75 Ω zapewnia dopasowanie w torze sygnałowym. Styki wykonano z fosforobrązu platerowanego złotem, co minimalizuje oporność styków (20 mΩ) i zapewnia stabilne połączenie. Rezystancja izolacji wynosi 500 MΩ, a wytrzymałość dielektryczna sięga 1000 V AC RMS (60 Hz / 1 min). Maksymalny prąd ciągły to 1,5 A przy napięciu 150 V.
Dane techniczne
- Producent: Lanberg
- EAN: 5901969441901
- Standard: 19"
- Wysokość: 1U (44,45 mm)
- Liczba portów: 24 x RJ-45
- Kategoria: 6 / klasa E
- Ekranowanie: Nie (UTP)
- Uziemienie: Nie
- Złącze krawędziowe: LSA (Krone)
- Schemat połączeń: T568A, T568B
- Trwałość złącz IDC: >200 cykli
- Trwałość gniazd RJ-45: >650 cykli
- Materiał styków: fosforobrąz, platerowane złotem
- Przekrój przewodów: 20–26 AWG
- Pasmo pracy: 0–250 MHz
- Strata wtrąceniowa: <0,2 dB
- Impedancja: 75 Ω
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Max. prąd / napięcie: 1,5 A / 150 V
- Materiał obudowy: stal
- Kolor (RAL): czarny (RAL 9004)
- Wymiary (szer. × wys. × gł.): 482,6 × 44,45 × 98 mm
- Waga: 0,9 kg
- Zalecana temperatura otoczenia: –10 do 60 °C
- Akcesoria w zestawie: zintegrowana półka kablowa, śruby M6
Montaż i oznaczenia
Panel wyposażono w ponumerowane pola opisowe przy każdym porcie, co ułatwia identyfikację torów w dokumentacji i podczas eksploatacji. Zintegrowana półka kablowa pozwala na stabilne zamocowanie wiązek kablowych oraz redukcję naprężeń. Do zestawu dołączono śruby M6 umożliwiające szybki montaż w szynie 19". Prosty dostęp do złącz LSA z tyłu panela ułatwia konserwację i rekonfigurację okablowania.
Produkt zgodny z kategorią 6 / klasą E, przeznaczony do okablowania strukturalnego w sieciach Ethernet 1000BASE-T i aplikacjach o paśmie do 250 MHz.
